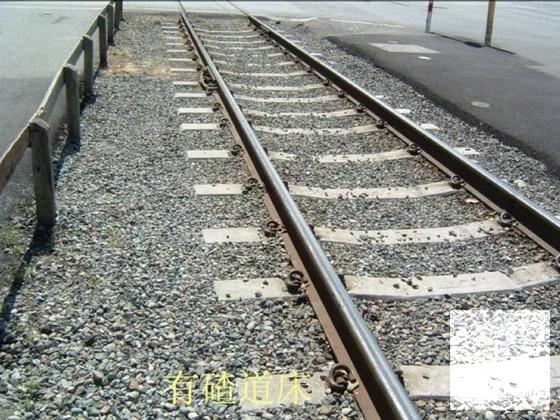

铁路浸水及软土地基路堤设计竣工大样图cad平面布置图

附件详情

本工点百年洪水位标高为3.5m,其防护标高为4.0m,边坡需防护。
左侧路堤坡脚处设挡墙收坡。
支线路基每年仍然沉降3~4cm,受百年水位影响路基抬高0.6~1.8m,对软土地基进行加固处理,以控制沉降和稳定。部分地段由于施工过渡控制影响,在既有线地基采用花管注浆,以改善地基土性质,减少因增加填方而带来的沉降。
挡土墙墙身及底板沿线路纵向每隔10m设伸缩缝一道,缝宽0.02m,缝内沿墙顶、 内、外三边填塞沥青麻筋,其深为0.2m。
挡墙自地面以上部分每隔2.0m纵向设置泄水孔,孔后设RCP-X715D(A)(无纺布包裹式)土工排水材料反滤层。
……
地基加固:
右侧软土地基采用预应力管桩加固,桩径0.4m,桩间距为2.3m,桩按正方形布置。桩进入地层要求。
左侧衡重式路肩挡墙段软土地基采用旋喷桩加固,桩径0.5m,桩间距为1.6m,桩按正方形布置,桩顶应嵌入底板内不小于0.05m。
……
路基基础施工方法:
地基处理前,在施工场地周围做好临时排水设施。地表处理采用人工配合挖掘机或推土机按不同的要求分段作业,处理后的基底密实、平整,无草皮、树根等杂物,且无积水。地面倾斜地段按设计要求挖出台阶。
本段预应力管桩处理软土地基,根据预应力管桩的数量及分段情况,施工前选择具有代表性地段进行试桩,复核地质资料以及设备配置、 施工工艺 是否适宜,确定预应力管桩 施工工艺 参数。待试桩经检验满足设计和质量要求后,进行大面积施工。
本段采用旋喷桩处理,施工前进行不少于3根桩的成桩工艺性试验,确定钻进速度、提升速度、每次喷灰量等工艺参数。待工艺试验桩经检验满足设计和质量要求后,进行大面积施工。旋喷桩施工完成后待桩体达到一定强度后,清理地基表面,进行下道工序的施工。
……
路基附属施工组织:
路基两侧采用干砌片石护坡及墁石基础做边坡防护及浆砌片石水沟,安排3个施工队,每队15到30人,分段分层施工。加片石混凝土重力式挡土墙安排1个队伍施工,25人,挖机与人工配合作业,人工清理出旋喷桩桩头。模板采用竹胶板,支模采用Φ48 脚手架 钢管,Φ10对啦螺杆。混凝土分层浇筑,按15%掺入干净的片石。
……
单块底板钢筋 平面布置图
衡重式路肩挡墙设计大样图
衡重式路肩挡墙及底板大样图

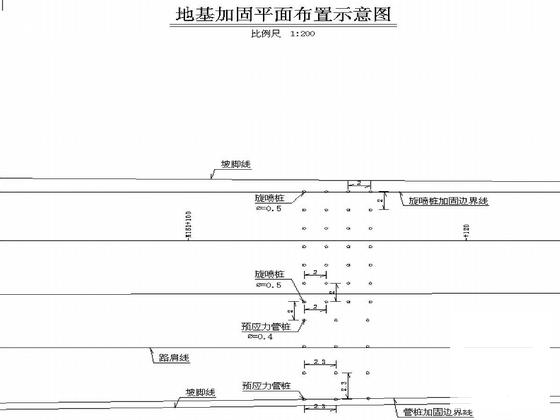

地基加固平面布置示意图
旋喷桩 (间距:2m) +0.5m厚碎石垫层+一层土工格栅 桩按正方形布置 图
预应力管桩 (间距:2.3m) +0.5m厚碎石垫层+一层土工格栅 桩按正方形布置
左侧衡重式路肩挡土墙及承台,三排旋喷桩(间距1.8mm,φ=500mm)
左侧衡重式路堤挡土墙施工范围

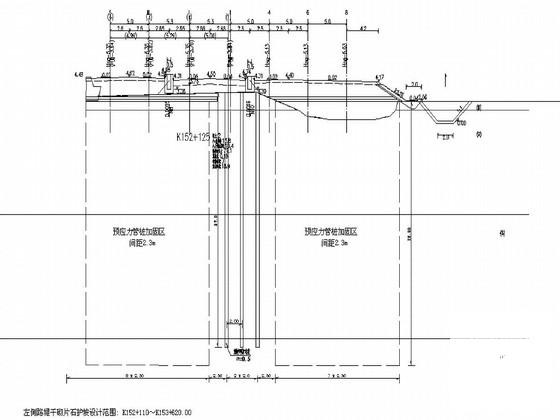

左侧路堤干砌片石护坡设计
地基注浆花管设计

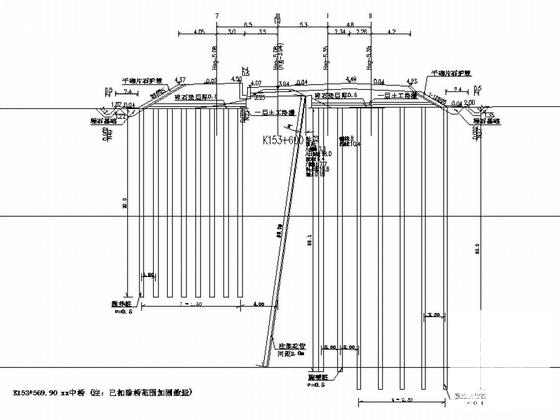

两侧预应力管桩(间距2.3m,φ=400mm),中间三排旋喷桩(间距2.0m,φ=500mm)
左侧地基旋喷桩(间距2.0m,φ=500mm),右侧预应力管桩(间距2.3m,φ=400mm)
……
共计101张

路堤护坡设计

路基结

铁路路堤

地基加固

地基注浆花管设计

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

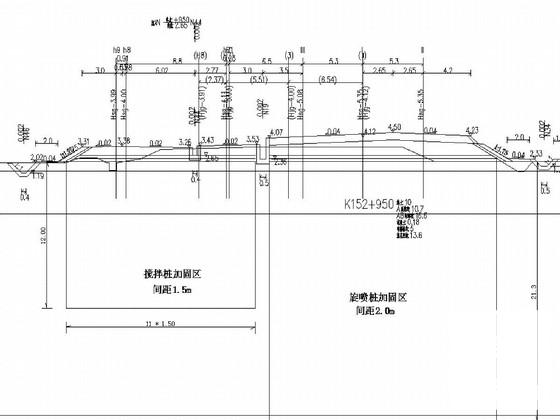

  • 软土地基路堤设计竣工大样图 - 1
    软土地基路堤设计竣工大样图 - 1
  • 软土地基路堤设计竣工大样图 - 2
    软土地基路堤设计竣工大样图 - 2
  • 软土地基路堤设计竣工大样图 - 3
    软土地基路堤设计竣工大样图 - 3
  • 软土地基路堤设计竣工大样图 - 4
    软土地基路堤设计竣工大样图 - 4
  • 软土地基路堤设计竣工大样图 - 5
    软土地基路堤设计竣工大样图 - 5
  • 软土地基路堤设计竣工大样图 - 6
    软土地基路堤设计竣工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
