铁路桥工程主墩双壁钢围堰设计施工图纸cad平面图

附件详情

设计概况:
特大桥长11533.06m。主桥采用(57.5+109.25+230+109.25+57.5)m钢桁梁斜拉桥结构,引桥主要采用32m 、24m跨后张法预力简支梁。
主墩设计采用低桩承台,承台尺寸为35×17×6m,水深较大,约12~15m,承台浇筑方量大,约3570m3,且需在洪水期进行承台施工,承台拟采用双壁钢围堰方案进行施工。
243#主墩承台,由于墩位处水深较大,钢围堰为主墩承台施工用的围水结构,钢围堰的内壁板兼作承台施工用的模板(考虑施工偏差,围堰内壁净间距比承台尺寸放大15cm)。
钢围堰采用双壁自浮式结构,双壁间距 1.5m,围堰外尺寸为 38.3×20.3m,围堰高 19.7m,竖向考虑分为 5节,从下至上依次为4.3+3.75+3.65+3.8+4.2=19.7m,采用整节整体加工,控制起重量在 120t左右。
......
,共22张。

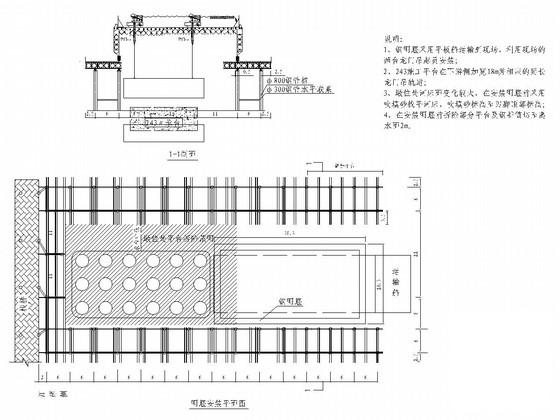

钢围堰安装施工图

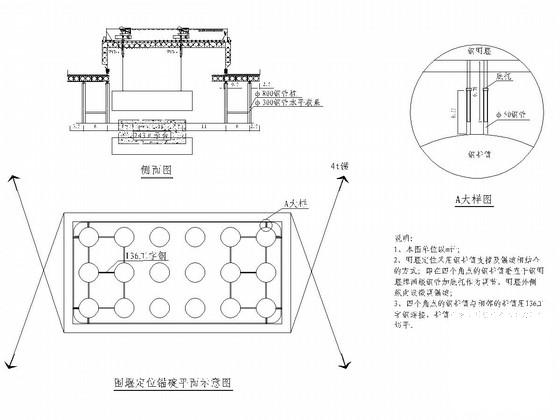

钢围堰护筒支撑锚碇布置图

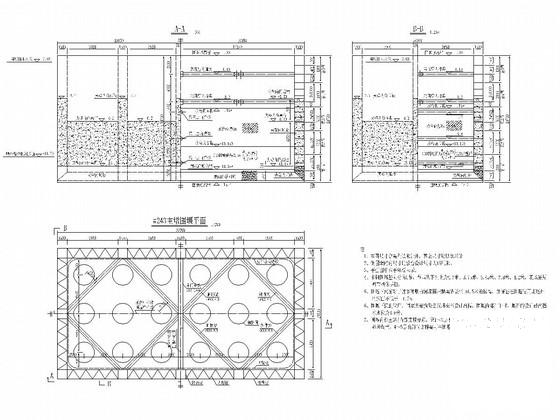

结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

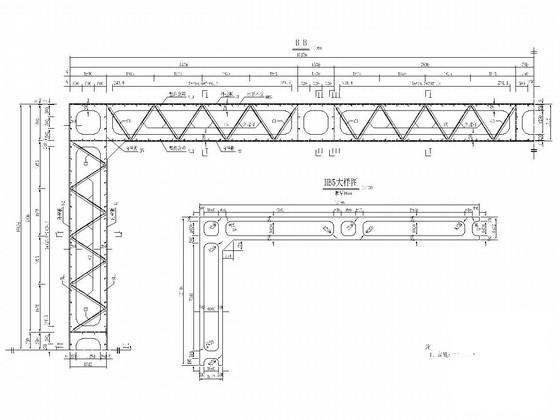

  • 铁路桥主墩双壁钢围堰设计图 - 1
    铁路桥主墩双壁钢围堰设计图 - 1
  • 铁路桥主墩双壁钢围堰设计图 - 2
    铁路桥主墩双壁钢围堰设计图 - 2
  • 铁路桥主墩双壁钢围堰设计图 - 3
    铁路桥主墩双壁钢围堰设计图 - 3
  • 铁路桥主墩双壁钢围堰设计图 - 4
    铁路桥主墩双壁钢围堰设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
