市政道路交通信号监控工程施工大样图设计cad监控平面图

附件详情

设计标准:
(1)道路等级:城市次干路
(2)设计速度:50km/h
(3)设计年限:沥青砼路面15年
(4)交通等级:重
(5)标准轴载:BZZ—100
(6)抗震标准:按地震烈度6度设防
……
监控系统由前端摄像机、视频传输、中心控制设备、存储设备等组成。
前端实现短期内本地存储。高清监控摄像机按照立柱式杆件设计,通过一台具备POE供电的2 路千兆以太网接口光纤收发器直接接入路口接入层工业以太网交换机。路口接入层交换机通过光纤传输介质与相邻路口交换机级联组成链型网络,再由路口汇聚层工业以太网交换机租用运营商光纤实现数据传输到监控中心,在监控中心通过解码器或者工作站实现解码,通过工作站、大屏控制器实现电视墙显示。
……
共25张,。

接线井大样图

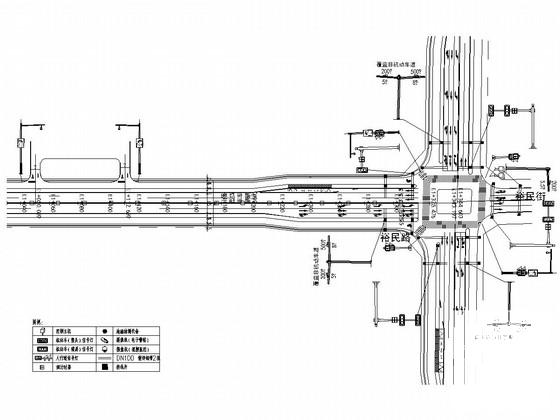

交通信号监控平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

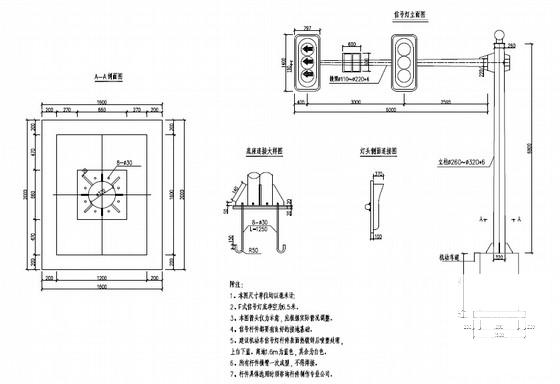

  • 交通信号监控大样图 - 1
    交通信号监控大样图 - 1
  • 交通信号监控大样图 - 2
    交通信号监控大样图 - 2
  • 交通信号监控大样图 - 3
    交通信号监控大样图 - 3
以上是部分截图,请下载附件后查看完整高清内容
