铁路车站覆盖面积8100平方米雨棚施工图纸cad平面布置图

资料简介
赚取积分

附件详情

雨棚设计说明

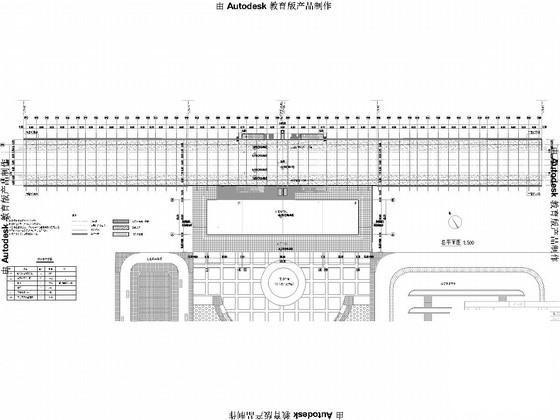

雨棚总平面图
雨棚地道层平面图
雨棚屋顶排水平面图
雨棚柱网平面布置图
雨棚3-3剖面图
雨棚2-2剖面图
雨棚屋面排水单元放大图
雨棚1-1剖面图

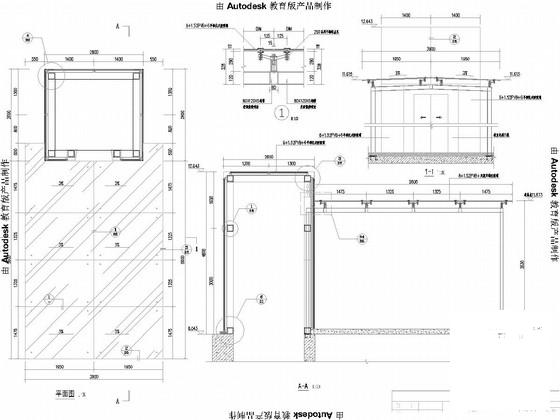

雨棚阳光板雨棚平、剖面图
雨棚楼扶梯1平面图
雨棚a-a 剖面图
雨棚b-b 剖面图
雨棚楼扶梯2平面图
雨棚d-d 剖面图
雨棚c-c 剖面图
雨棚雨棚屋面节点详图
雨棚站台面节点详图
雨棚二站台地道口玻璃雨罩分格图
雨棚DT2幕墙分格图
雨棚DT2装修控制图
雨棚DT1装修控制图

附件详情

设计依据：《屋面工程技术规范》(GB50345-近代)
车站共2台4线。站台长450米，基本站台站台宽9米，二站台宽9米。采用高站台形式（高1.25m）。建筑设计面积：有站台柱雨棚长度450m，覆盖面积8100m2。建筑层数：地上一层。站台雨棚梁底距站台面高度最小处4.5m，站台雨棚檐口高度为5.5m。建筑设计结构形式：雨棚柱为圆形钢管混凝土柱，挑梁为工字型钢梁，纵梁为箱型梁，上铺钢筋桁架楼承板。该资料的雨棚屋面防水等级为Ⅱ级，采用钢筋绗架楼承板复合屋面。
雨棚屋面做法为：
2厚丙烯酸弹性防紫外线反射涂料；4厚APP改性沥青防水卷材1道；20厚DS砂浆找平层；雨水口处1m范围内抹0~20厚1:3水泥砂浆找2%的坡;复合屋面。该项目采用Ⅱ型聚酯胎APP改性沥青防水卷材。其技术参数为：可溶物含量≥2100g/m2，耐热度130°C。
……
共计21张，

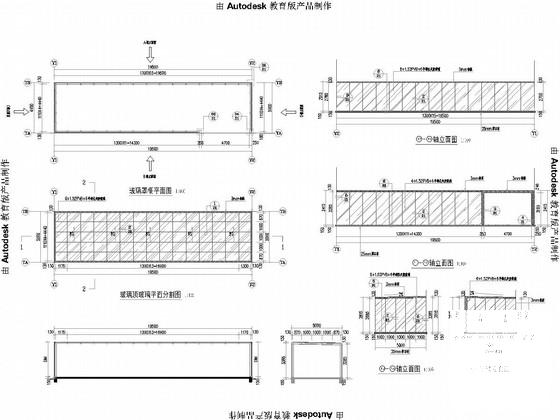

二站台地道口玻璃雨罩分格图

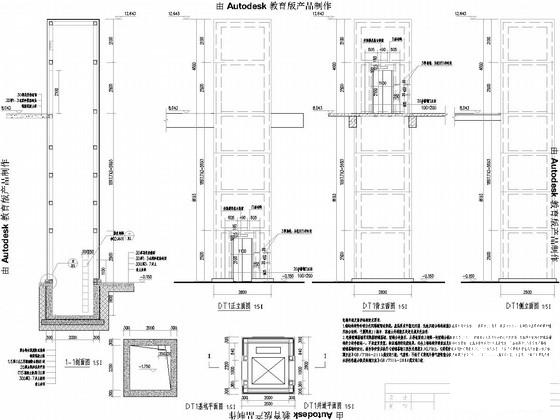

DT1装修控制图

DT2幕墙分格图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
