工字钢结构栈桥工程全套施工图纸cad布置图及钢平台详图

附件详情

桥梁概况:
东岸小码头45B双拼工字钢总长12mX11X2=264米。
小码头45B单拼分布工字钢总长12X43+12X(12/0.5+1)=816米。
单拼22工字钢总长12X(14.6/0.25+1)=713米
......
,共13张。

钢平台详图

桥台布置图

水上钢平台加宽平台布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

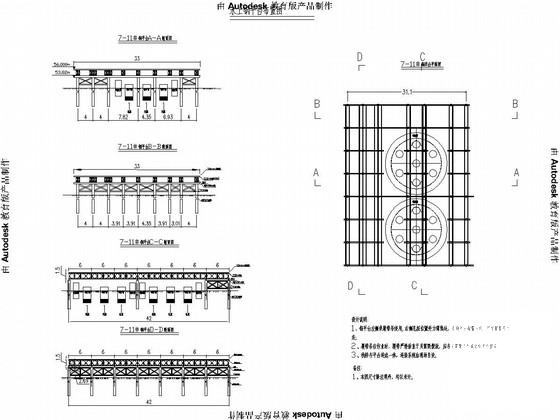

  • 工字钢结构栈桥施工图 - 1
    工字钢结构栈桥施工图 - 1

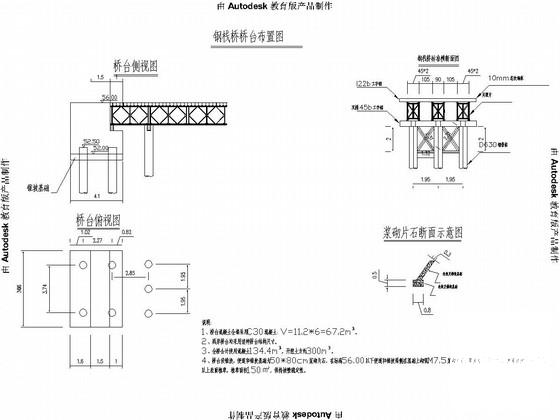

  • 工字钢结构栈桥施工图 - 2
    工字钢结构栈桥施工图 - 2

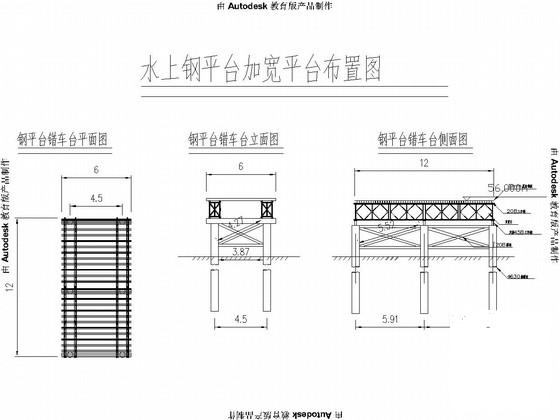

  • 工字钢结构栈桥施工图 - 3
    工字钢结构栈桥施工图 - 3

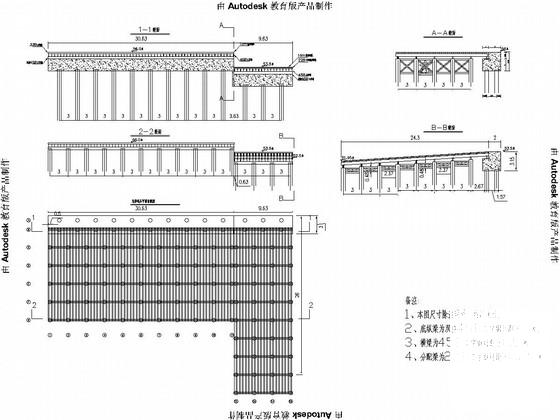

  • 工字钢结构栈桥施工图 - 4
    工字钢结构栈桥施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
