城市工业园区道路施工方案图纸设计CAD及雨污水管网平面布置图

  • 车道数:二车道
  • 位置:四川
  • 编制时间:近代

附件详情

道路等级:城市支路 设计车速:20km/h
道路全长:177.15M 道路红线宽:14M
车行道宽:7M 两边人行道宽度各:3.5M
车行道路面:沥青路面 人行道:高承载彩色透水地面
设计内容包括:道路工程、排水、照明工程和绿化铺装工程。
……
【图纸内含】
道路:设计总说明、道路地理位置图、道路总平面设计图、道路纵断面设计图、道路标准横断面设计图、路基压实区划图、路基一般横断面图、路基土方横断面图、土方计算表、路基设计表、路面人行道构造、 无障碍设计 详图、检查井加固详图、道路交通标志标线平面设计图、交通标线详图、人行道铺装及绿化3

管网: 设计说明 、主要材料表、标准横断面图、综合管线平面图、雨污水管网平面图、雨水口平面图、雨水管网纵断面图、污水管网纵断面图

照明:道路标准横断面图、8米路灯基础断面图、 照明平面图 、12.5米路灯基础断面图、8米路灯钢制厚度20mm法兰盘、12.5米路灯钢制厚度20mm法兰盘
……
共计32张,

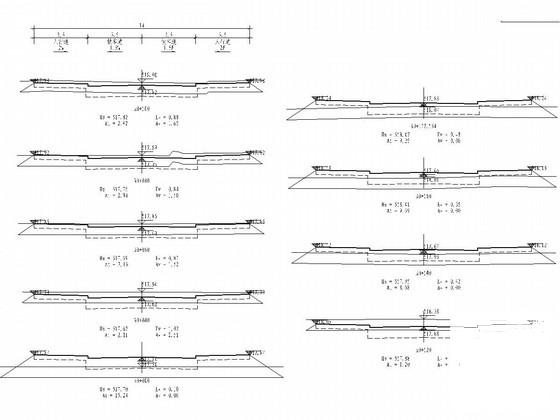

路基土方横断面图

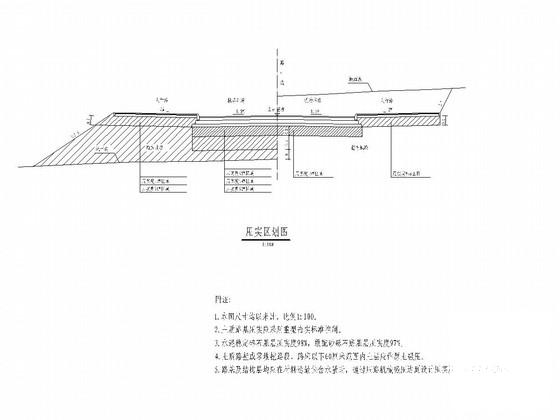

路基压实区划图

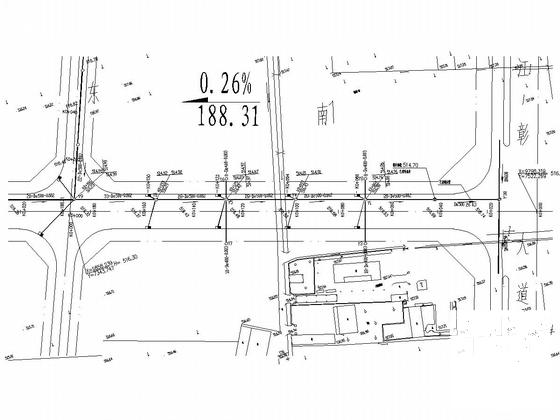

雨污水管网 平面布置图

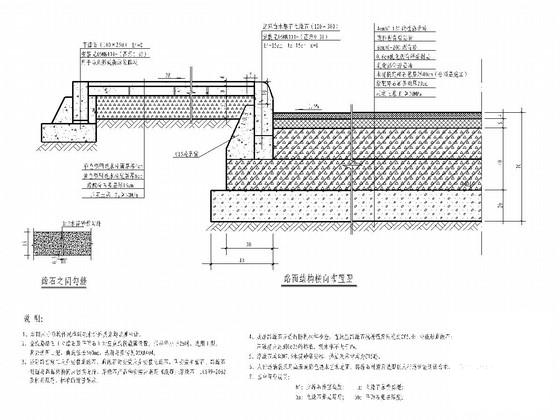

路面结构横向布置图
