市政道路交通安全设施设计图纸cad标准横断面布置图

附件详情

  • 设计说明 4
  • 主要工程数量表
  • 交通工程平面设计图
  • 标准路段标线设计图
  • 交叉口进口道标线设计图
  • 主线标线、导向箭头设计图
  • 标志牌标准横断面布置图
  • 单柱式标志一般构造图3
  • 单柱式标志基础一般构造图
  • 单柱式基础材料明细表
  • 单柱式信号灯结构图2
  • 悬臂式信号灯杆(L杆)结构图
  • 悬臂式信号灯杆(L杆)基础图
  • 电子警察杆件设计图
  • 单悬臂式F杆标志结构设计图
  • 单悬臂式F杆标志基础一般构造图
  • 路名牌结构图
  • 标志板面设计图2
  • 护栏设计图

附件详情

设计依据:《 城市道路 交通设施设计规范》(GB 50688-近代)
道路呈南北向,全长230.014米,道路红线宽度33米,城市次干道,设计速度40km/h,交通安全和管理设施等级为C级。标准路段: 4m(人行道)+2m(绿化带)+2.5m(非机动车道)+3.5m(机动车道)+3.25(机动车道)+0.25(路缘带)+2m(中央分隔带)+0.25(路缘带)+3.25(机动车道)+3.5m(机动车道)+2.5m(非机动车道)+2m(绿化带)+4m(人行道)=33m。渠化路口:进口道增加一个车道。
道路选用环保反光交通标线,标线的施划均采用热熔型涂料,禁止采用标带。车道边缘线:白色实线,线宽为20cm,白色振动型发光热熔标线;人行道为一组平行白色实线,线宽为40cm,线长500cm,两线之间净距60cm;停止线为白色实线,线宽40cm,距离人行横道线150cm;导向车道线为白色实线,线宽15cm,线长50m。交通标志共设置了三类,即禁令标志、指示标志、指路标志,标志版版面应采用逆反射材料,且应采用一级以上反光膜。分别为悬臂式、单柱式。交通信号设施的管道采用镀锌钢管。路口控制机的电源引自道路照明箱式变电站。
……
共计22张,

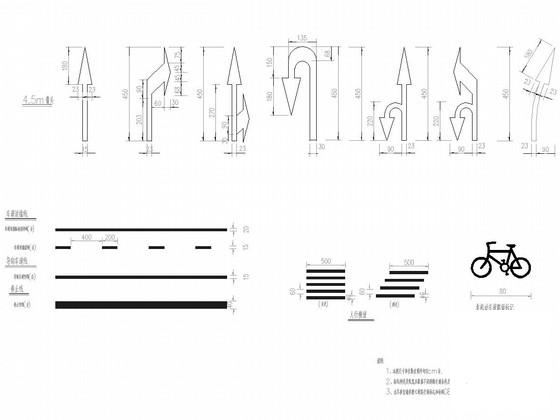

主线标线、导向箭头设计图

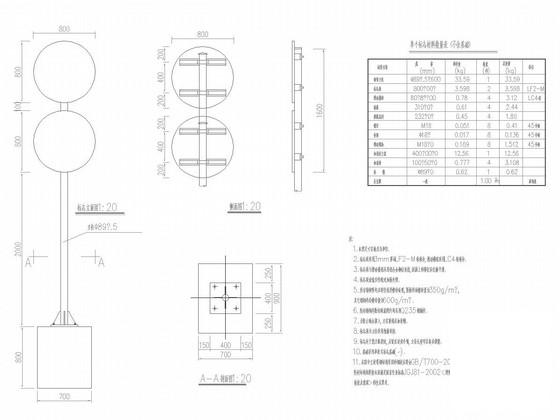

单柱式标志一般构造图

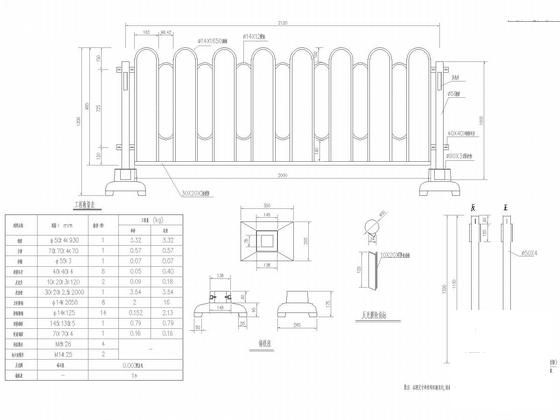

护栏设计图

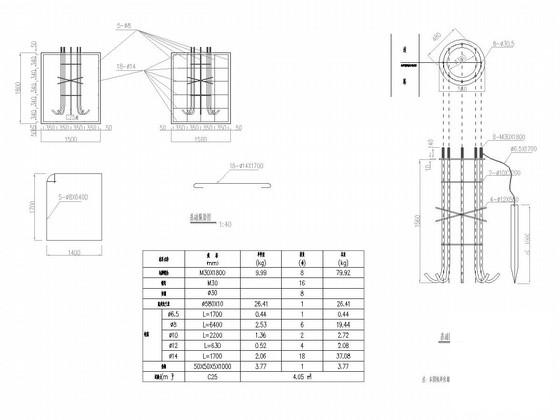

悬臂式信号灯杆(L杆)基础图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

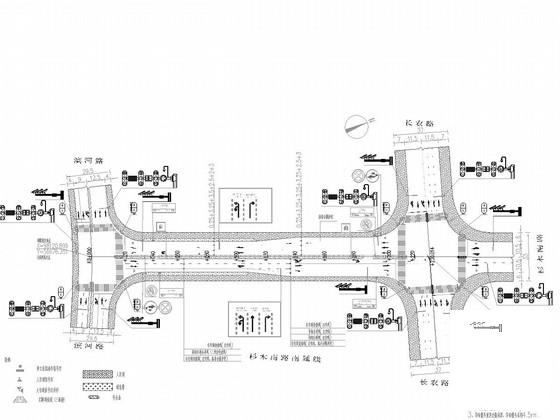

  • 交通安全设施设计图 - 1
    交通安全设施设计图 - 1
  • 交通安全设施设计图 - 2
    交通安全设施设计图 - 2
  • 交通安全设施设计图 - 3
    交通安全设施设计图 - 3
  • 交通安全设施设计图 - 4
    交通安全设施设计图 - 4
  • 交通安全设施设计图 - 5
    交通安全设施设计图 - 5
以上是部分截图,请下载附件后查看完整高清内容
