铁路标准化拌和站图纸cad平面布置图及沉淀池平面图

附件详情

拌和站材料存放位置均设支座，采用I18工字钢和14mm钢板制作；材料加工区均设置钢板平台，拱架模具板块采用14mm钢板制作，根据拱架弧度焊接于钢板平台表面。加工厂设移动小车2台，用于运输各车间所需配件；通道两侧均设置围栏，高1.2m，每2m一节，每20m断开一次，作为各车间通行路口，栏杆采用42无缝钢管制作。每车间布置5t龙门吊一台，轨道跨距10m、13m。钢轨布置要顺直，每6m一节，采用鱼尾板连接牢固，钢轨每2m设一组销钉用于固定钢轨。
基底预留10-20cm人工开挖，基底无虚喳，开挖到图纸设计深度，检验地基承载力，满足要求后方可进行下道工序；4.基坑开挖完成后，放样基础位置，准确定位预留件，并埋入钢筋标识，钢筋外露长度不小于50cm；5.钢筋加工：按设计要求加工8箍筋及12钢筋网，12钢筋网设2层，第一层网片混凝土浇筑12cm后放置，位于基础正下方并固定牢固，防止移位，再浇筑12cm混凝土后放置预埋构件及第二层钢筋网片。预埋钢筋位置定位准确，固定牢固，浇筑混凝土时随时检查构件位置，垂直度及钢板水平情况，混凝土浇筑至地面标高后停止浇筑，待混凝土终凝后，按设计尺寸，立模浇筑上半混凝土。
……
图纸内含：
料仓与铁板布置图1张
18mX90m料仓图3张
配料机顶棚详图（上料仓）4张

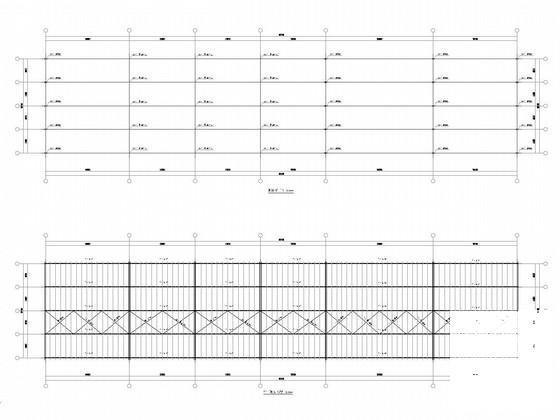

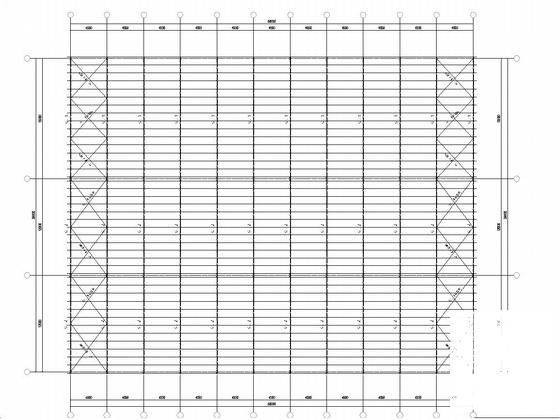

39mX50m钢筋棚4张
龙门吊轨道详图
钢筋加工厂平面布置图
搅拌机组详图

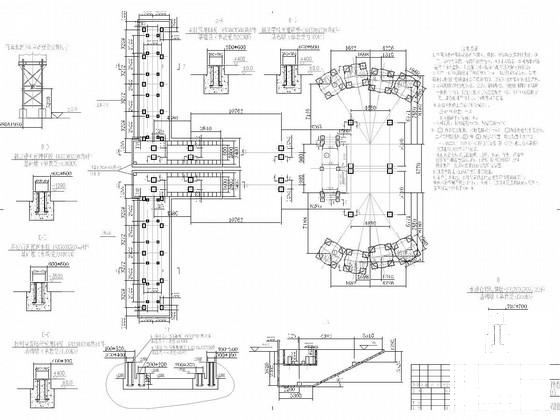

搅拌机组基础及钢筋布置图
水泥仓预埋钢板-基础墩（单敦受力350KN)
主机预埋钢板-16X500X500共8件基础墩（单敦受力200KN)
斜皮带机预埋钢板-16X500X500共4件基础墩（单敦受力100KN)
办公区大门图
厕所布置图
伸缩门门库图

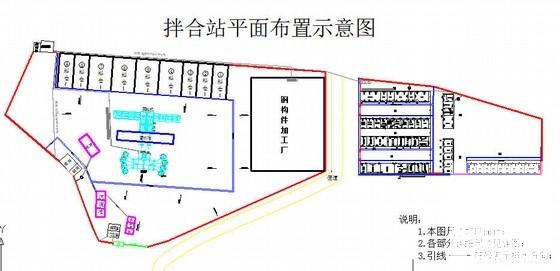

拌合站平面布置示意图

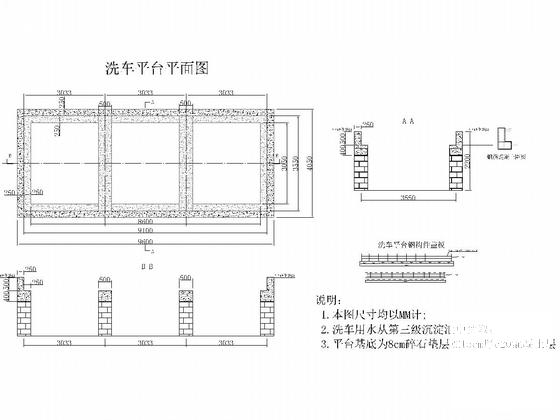

洗车平台平面图
蓄水池平面图
沉淀池平面图
地磅基础平面图
轨道布置截面图
轨道详图
水沟截面图
焊制水沟箅子平面图
……
共计28张，
