11层酒店工程电气施工设计图纸cad平面图

项目概要：该项目为广东省酒店工程 电气施工图 ，二类高层综合楼。地上11层，为酒店用途，地下1层，部分为人防，平时作停车库使用；其余为停车库、10KV变、配电所，消防风机房，水泵房等设备房；首层设消防控制室；屋顶设电梯机房、消防水箱；建筑设计结构形式为框架剪力墙结构，现浇混凝土楼板；建筑面积 22829.58 平方米 ；建筑高度45.8m 。
设计范围：
1.照明动力配电系统；2.建筑物防雷接地系统；3.消防自动报警及联动系统；
低压配电设计范围：由市政引入该项目的一路10KV 电缆线路及高、低、变压室属于城市供电部门负责范围，不在该资料范围内；该资料只提供低压配电室出线至用电设备段线路；电源分界点为该项目公用低压配电室电源柜出线。

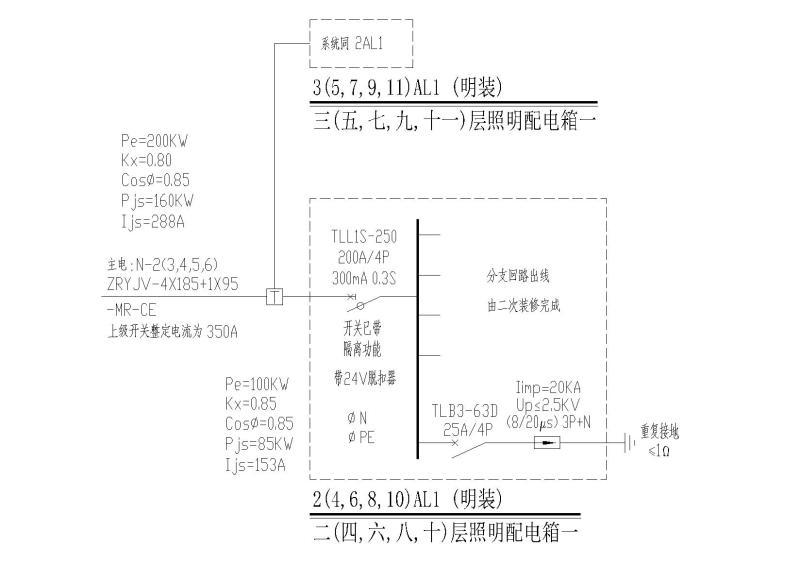

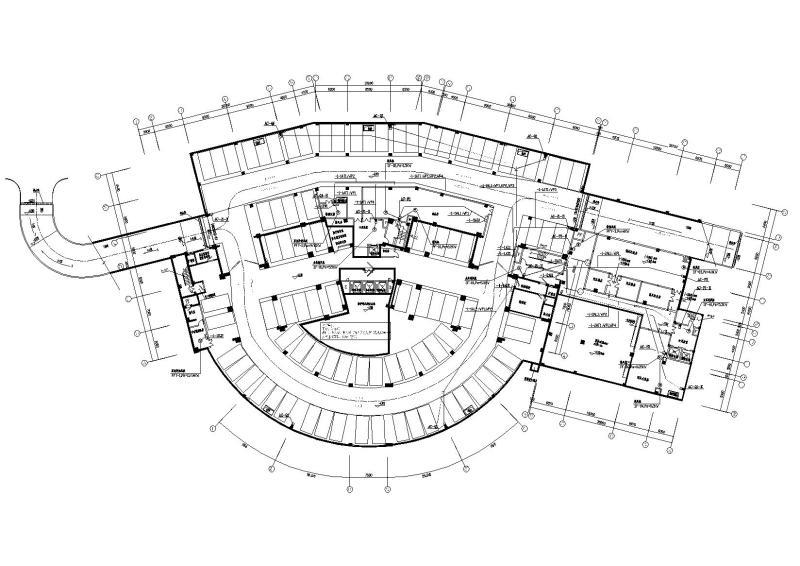

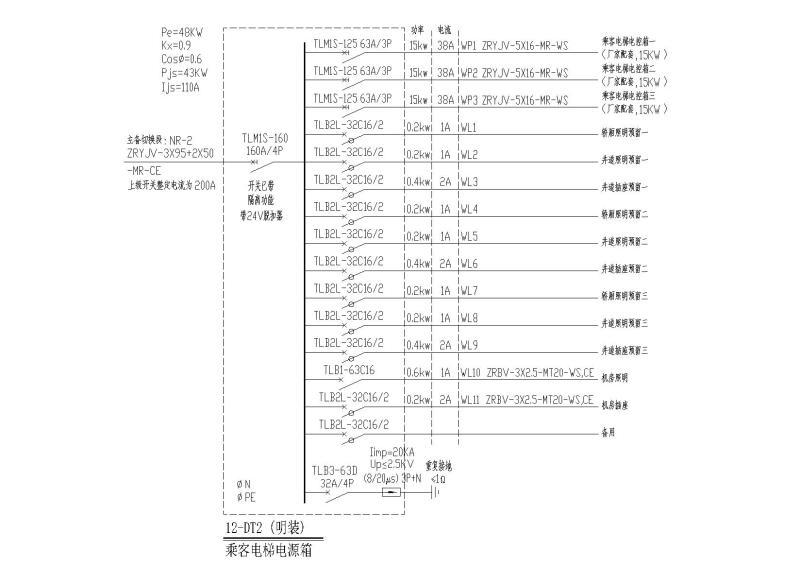

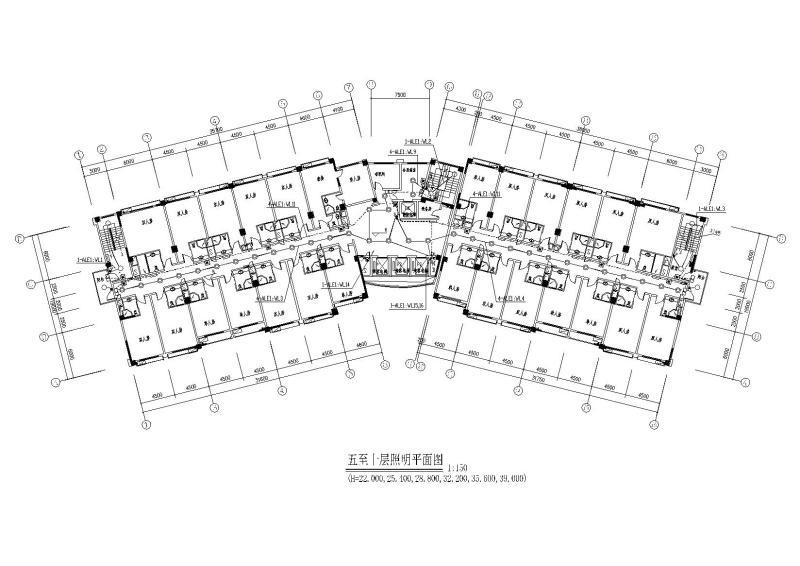

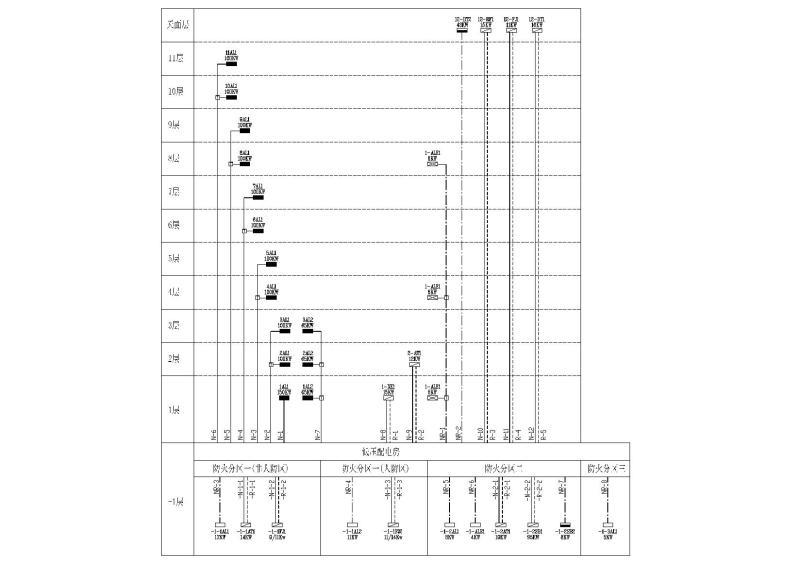

部分图纸展示：
