城市景观大道照明工程施工大样图设计24张cad平面图

附件详情

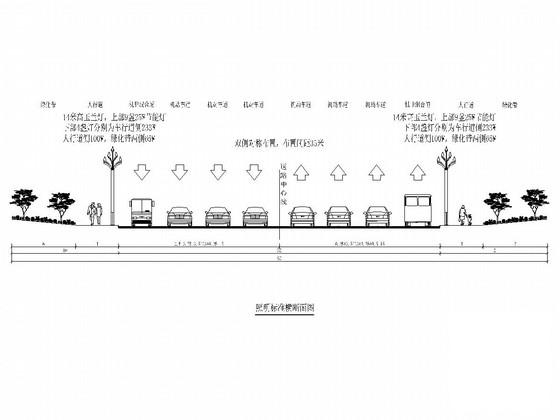

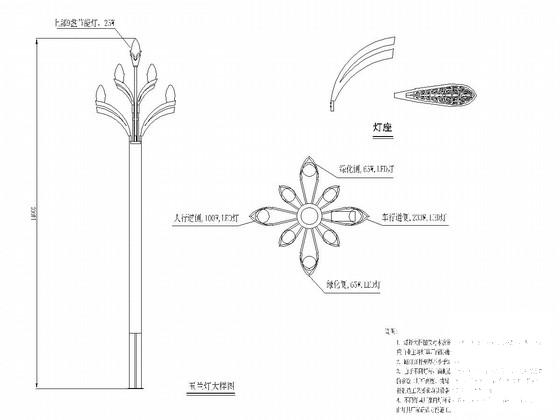

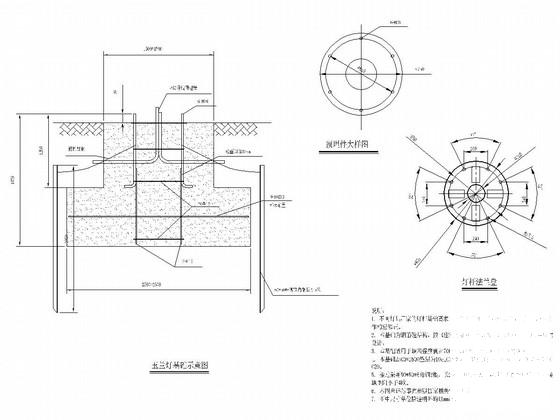

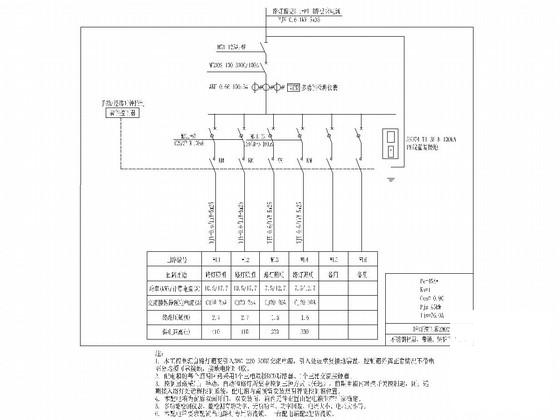

本图纸为城市景观大道照明工程施工图设计，共计24张，主要内容包括箱变系统图，箱变基础安装图，控制箱系统图，照明控制二次原理图，配电箱及安装图，照明标准横断面，路灯大样图，灯杆基础示意图，手孔大样图与灯杆结构图，手孔井盖大样图，手孔井与灯位平面位置图，电缆敷设大样图以及照明平面图等。
……
道路照明设计：
1. 电源：该资料中，照明按城市主干路设计，道路照明负荷等级为三级负荷。箱变10kV电源由市政电网引来，该区域设置2台箱变，容量为125kVA，箱变1T变压器荷载率为66%，箱变2T变压器荷载率为62%，箱变安装在道路外侧；箱变设备安装厂家应设置防触电等措施及醒目提示标志。变压器中性点、变压器外壳均应可靠接地。
2. 控制箱低压总进线处设置多功能检测仪表，能检测有功功率、无功功率、功率因数、电流大小、电压大小等；低压配电回路配置断路器，设过载、短路保护以及剩余漏电动作保护。
3. 灯具：玉兰灯光源选用适用于 城市道路 照明的LED灯，光效满足90lm/W，使用寿命10000h内，光衰不大于3%，使用寿命50000h内，光衰不大于30%；色温为5000K，灯具效率不低于90%。道路交汇处的投光灯光源选用高压钠灯，配置节能型电感镇流器或电子整流器，配套电器(镇流器、触发器、电容器)与灯具采用一体放置，灯具效率不低于70%。灯具光源腔和电气腔防护等级为IP65。灯具与灯杆的仰角配有3级承托调校，适用于不同角度所达到的光效。
……
共24张，。
