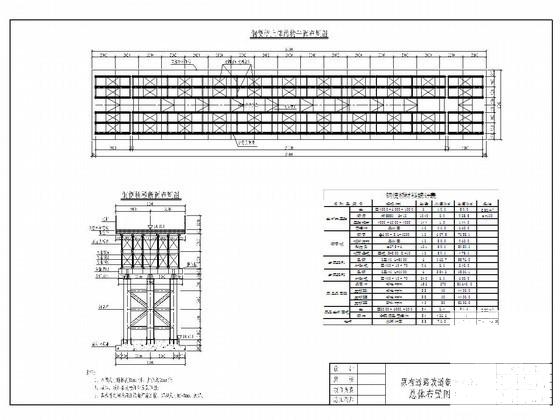

二级公路双车道栈桥设计图纸cad横断面图

附件详情

栈桥概况：
1、钢便桥设计荷载等级为公路Ⅱ级，双车道，允许通行的最大汽车荷载为90t，禁止两辆90t载重汽车同时同向通行或对向通行，汽车中心并沿桥轴线行驶，设计行车速度为15km/h；
2、双层砼桥面板由上下层20cm厚砼板组成，拼装到位后采用措施将上下层固定在一起；
3、双层贝雷梁拼装时，严格按照手册拼装桁架连接销子及保险销、上下层桁架连接螺栓等，并严格按照设计安装支撑架及支撑架螺栓；
4、待上部结构安装到位后，分别在桥面板预埋件上、分配梁F2上设置限位件、限位板将砼桥面板及贝雷梁卡牢；
5、分配梁F2、分配梁F1、钢管桩、基础预埋件构件两两之间采用连续角焊缝连接，焊脚尺寸hf=8mm，满焊；
6、砼扩大基础采用C30砼，钢筋为φ12的Ⅱ级钢筋（HRB335），基础顶底面配筋，钢筋网格间距150mm；基础底面地基承载力要求不小于200kPa。
......
，共2张CAD设计图。
