公路陡坡路堤或填挖交界处理设计大样图cad平面图

附件详情

  • 半填半挖路基平面图
  • 半填半挖路基断面图B
  • 半填半挖路基断面图A
  • 纵断面图
  • 平面图
  • 锚钉钢筋大样2
  • 纵向截水盲沟大样图
  • 横向排水盲沟大样图
  • 每延米工程数量表
  • 多台陡坡路堤边坡处治断面示意图

附件详情

本图为半填半挖路基接合部处理设计示意图。 本图适用于自然横坡较陡,挖方区为土质时半填半挖路基。当路槽底距填方土路肩外侧边缘距离大于B/2时,按横断面A处理;当路槽底距填方土路肩外侧边缘距离小于B/2时,按横断面B处理。位于土工格栅下部挖方区120cm土层超挖回填(选用挖方中碎石土),数量计入增加土方工程。
1.土工格栅适用于横坡陡于1:5填方边坡,B为公路路基宽度,铺设层数、间距应根据边坡稳定性验算后确定。
2.铺设土工合成材料的土层表面应平整,表面严禁有碎、块石等坚硬凸出物;在距土工合成材料层8cm以内的路堤填料,其最大粒径不得大于6cm。
3.格栅幅与幅之间应搭接20cm,搭接处用尼龙绳将其拴紧,搭接长度和连接绳计入损耗,不单独计量。
4.格栅采用双向土工格栅,型号TGSG30-30。采用Φ10钢筋弯制成U型,间隔1米设置一处。
5.土工格栅水平铺设至挖台阶错台线附近,填土压实度与路基填土要求相同。
6.施工顺序:铺设土工格栅→拉紧并固定、搭接→铺土碾压→反卷土工格栅→进入正常施工。
……共计2张,

多台陡坡路堤边坡处治断面示意图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

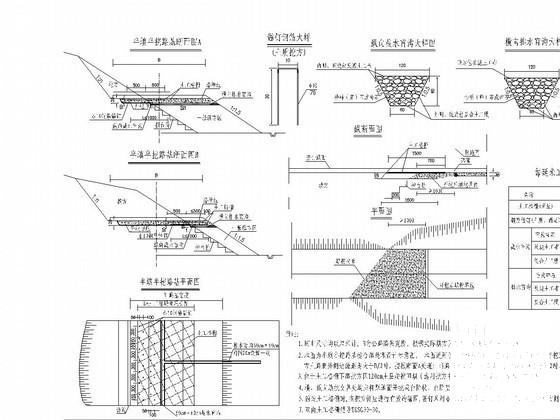

  • 公路陡坡路堤设计图 - 1
    公路陡坡路堤设计图 - 1

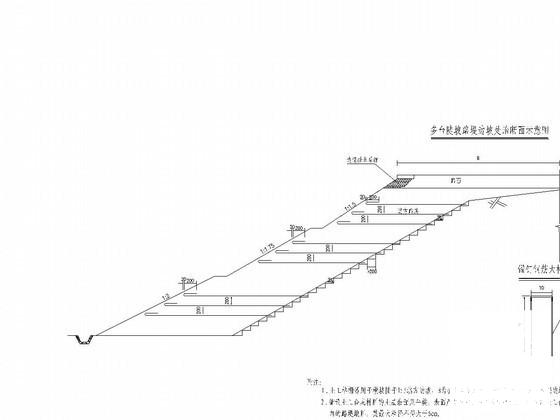

  • 公路陡坡路堤设计图 - 2
