小学建设项目电气施工图纸cad平面图及配电系统图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:23080.60平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 项目所在地:贵州
项目概要:该项目为 贵州省小学建设项目 电气施工图 2019 ,总建筑面积:23080.60 平方米 ,建筑等级分类:1#楼~4#楼为多层民用公共建筑,结构类型:框架结构;5#楼为多层民用公共建筑,结构类型:框架结构;抗震设防烈度6度。
设计范围:
1、220/380V动力供电系统及平面设计;
2、220/380V照明配电系统及平面设计;
3、火灾自动报警系统及平面设计;
4、建筑物防雷平面设计、基础接地保护平面设计;
部分图纸展示:

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

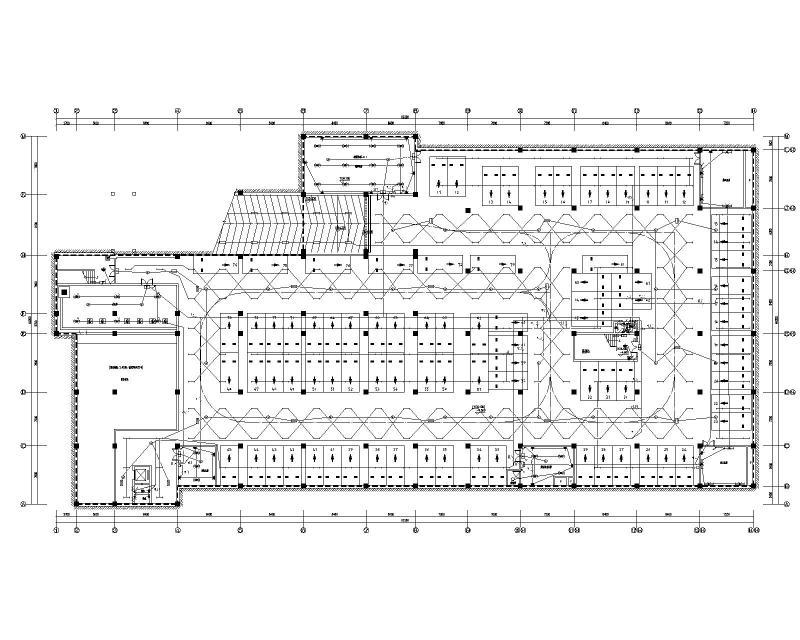

  • 地下室动力桥架平面图
    地下室动力桥架平面图

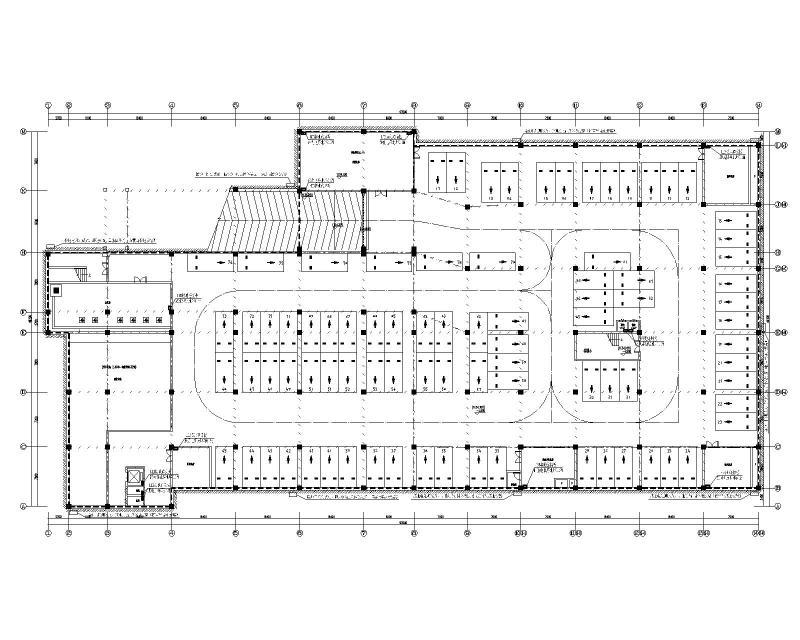

  • 地下室接地装置平面图
    地下室接地装置平面图

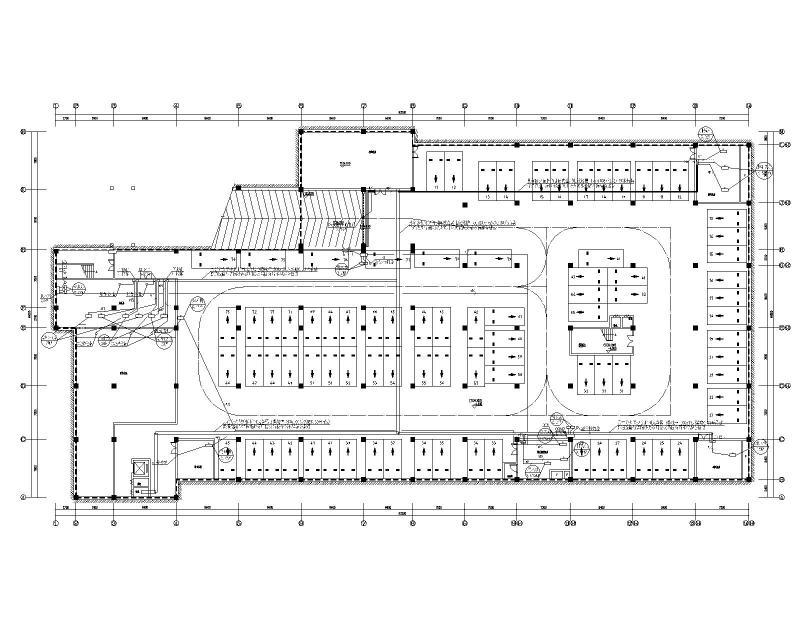

  • 地下室照明平面图
    地下室照明平面图

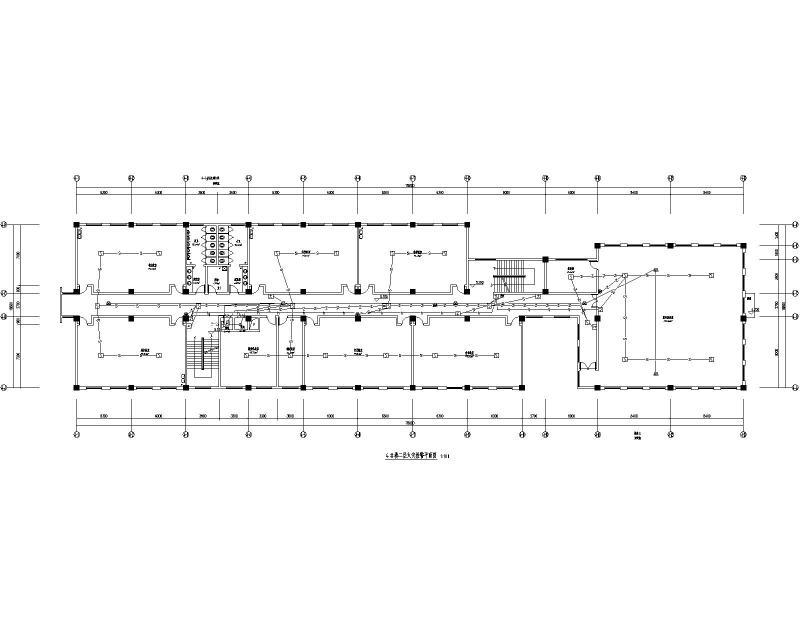

  • 二层火灾报警平面图
    二层火灾报警平面图

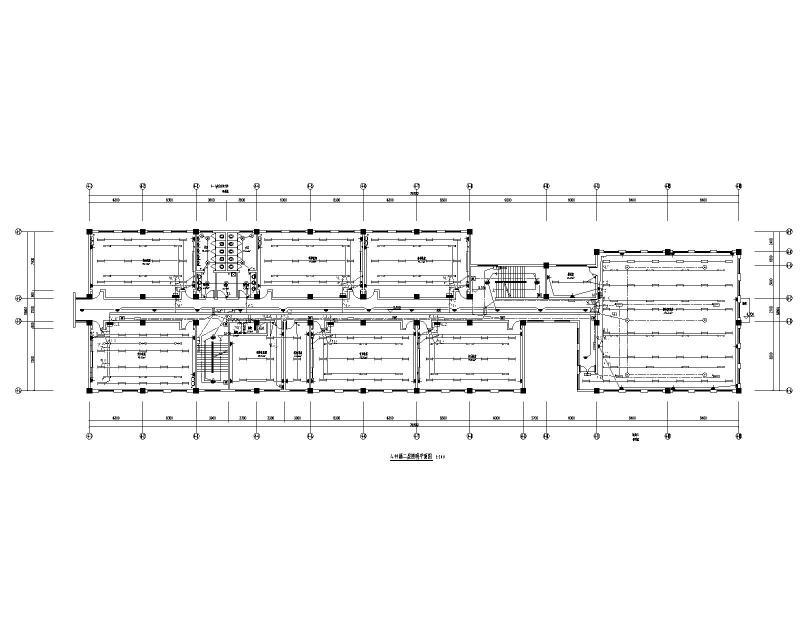

  • 二层照明平面图
    二层照明平面图
  • 防雷平面图
    防雷平面图
  • 电气火灾监控系统图
    电气火灾监控系统图
  • 4AL3配电系统图
    4AL3配电系统图
  • 5号楼火灾自动报警及联动控制系统图
    5号楼火灾自动报警及联动控制系统图
  • AL2配电系统图
    AL2配电系统图
以上是部分截图,请下载附件后查看完整高清内容
