城市主干道排水施工大样图cad平面图及管道纵断面图

  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
项目概要:该项目为 贵州省 城市Ⅰ级主干道 排水施工图(含大样图) 起点桩号为K0+000,该资料终点桩号为K1+919,全长1919米;四条辅道A、B、C、D各长207、193、156、166米。
工程设计: 管线位置及排水流向:根据道路及人行道宽度,该资料雨、污水双侧布置于道路车行道下。
部分图纸展示:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

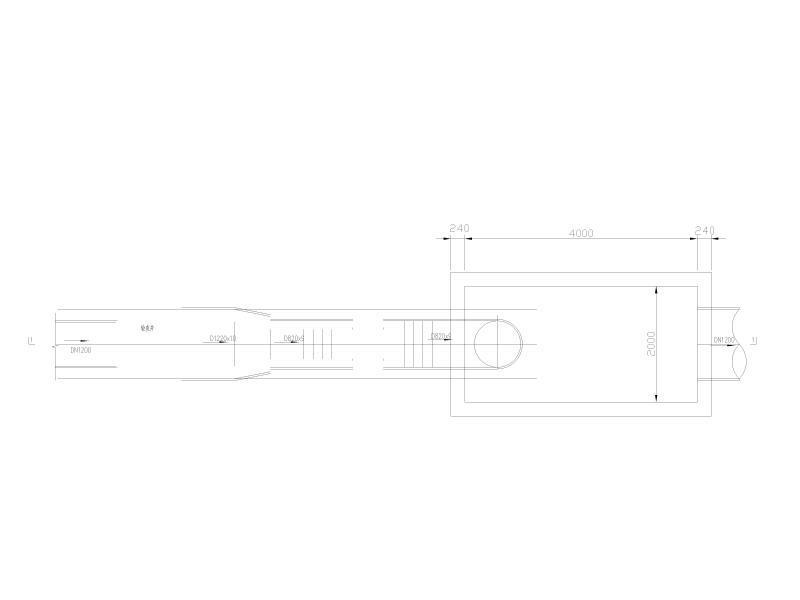

  • 消防池平面图
    消防池平面图

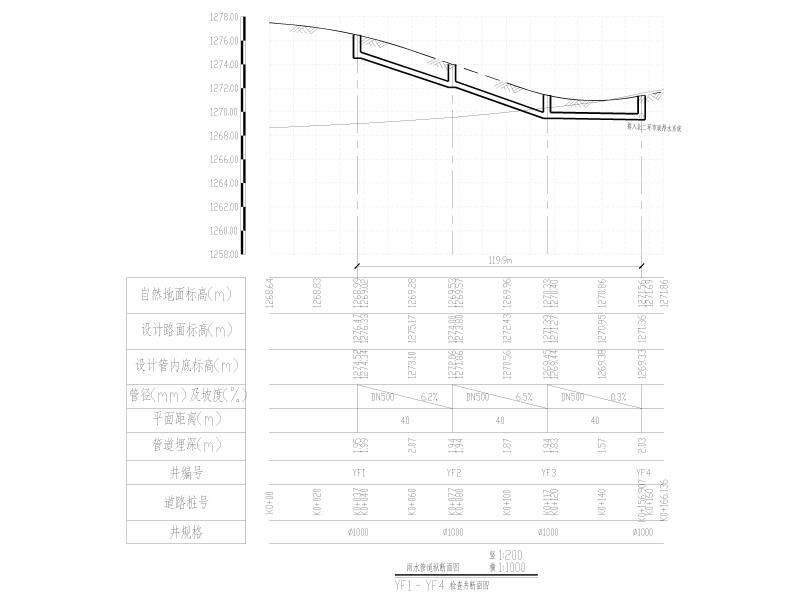

  • 辅道A雨水管道纵断面图
    辅道A雨水管道纵断面图
  • 辅道D雨水管道纵断面图
    辅道D雨水管道纵断面图

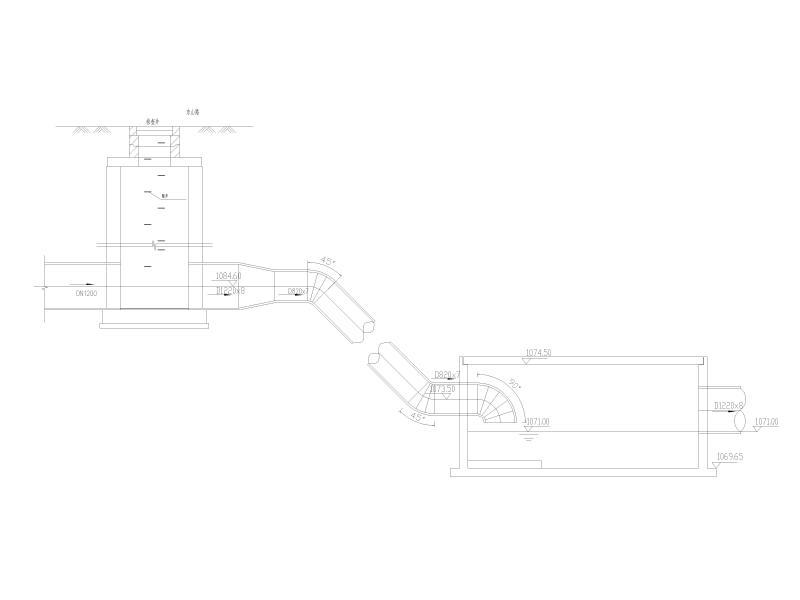

  • 消能池大样图
    消能池大样图

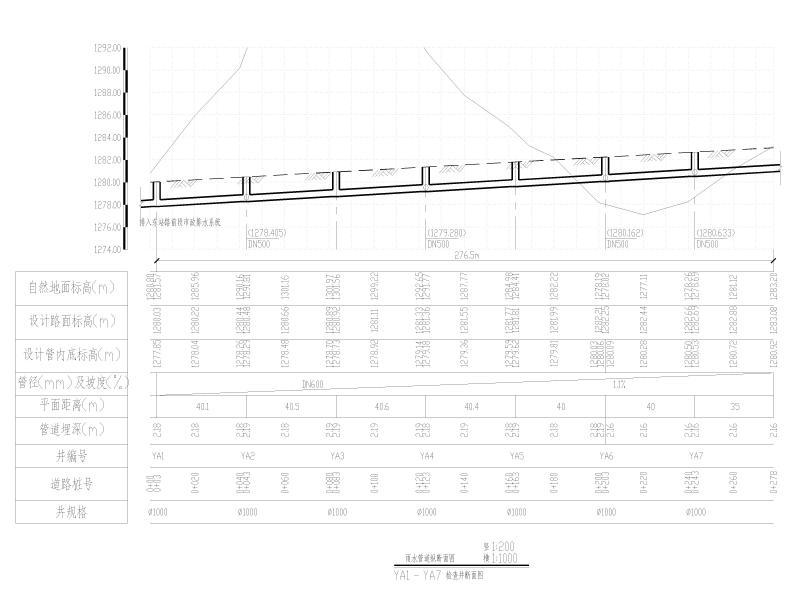

  • 雨水管道纵断面图
    雨水管道纵断面图

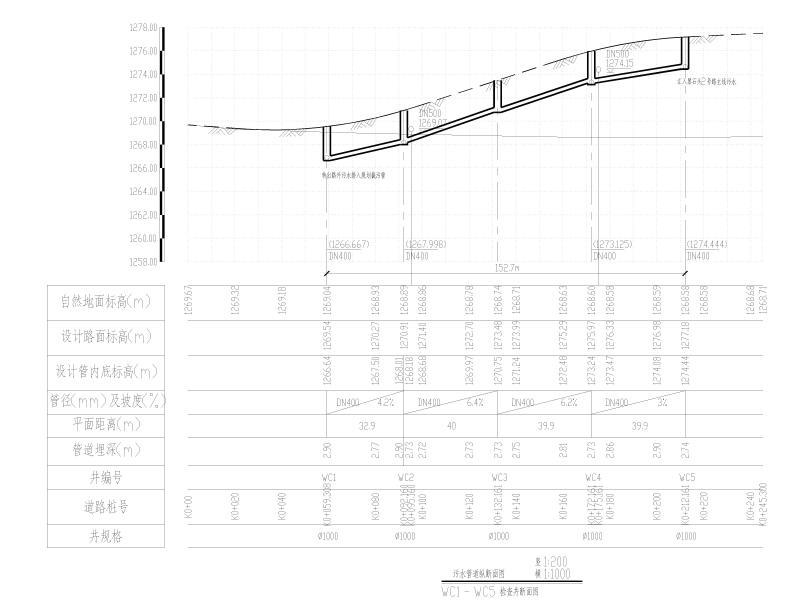

  • 左侧污水管道纵断面图(五)
    左侧污水管道纵断面图(五)
以上是部分截图,请下载附件后查看完整高清内容
