公共停车场给排水施工图cad喷淋及屋顶层平面图
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
排水体制：雨污分流
项目概要：该项目为
贵州省公共停车场
给排水施工图
2020。
给水水源:水源取自城市自来水管网，项目由场区市政道路引入1路DN150市政给水管供水。室外消火栓系统设计流量为40L/S，火灾延续时间为2h。室外消火栓由室外消火栓消防水池取水口保护，场区在120米保护范围内，可满足消防火灾时，城市消防车从室外消火栓取水。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

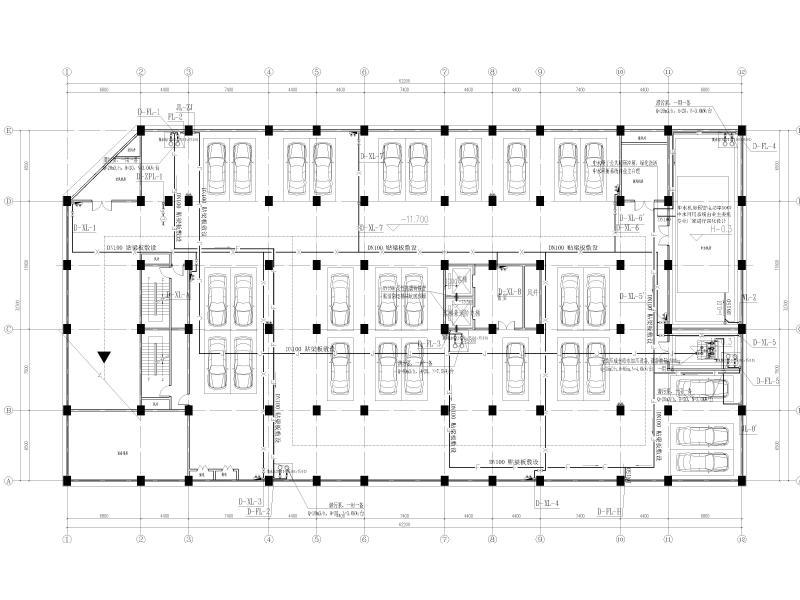

-3层给排水平面图 -

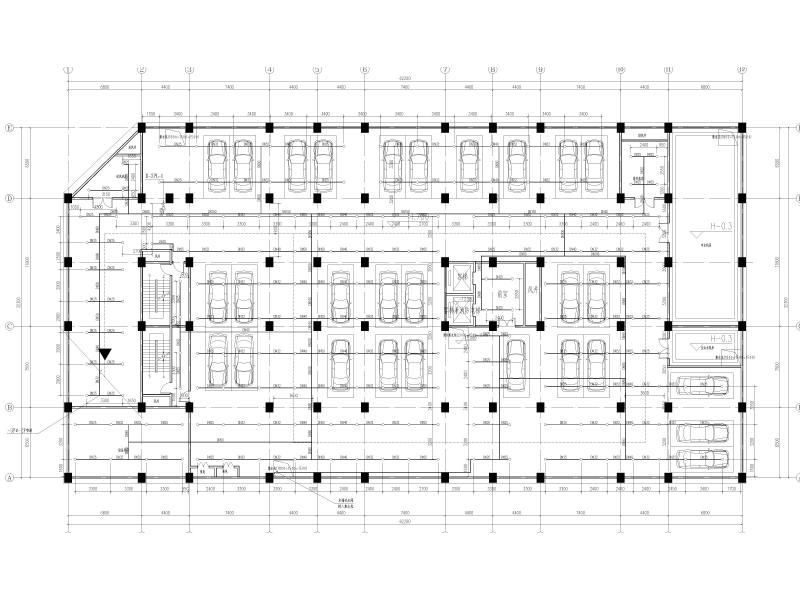

-3层喷淋平面图 -

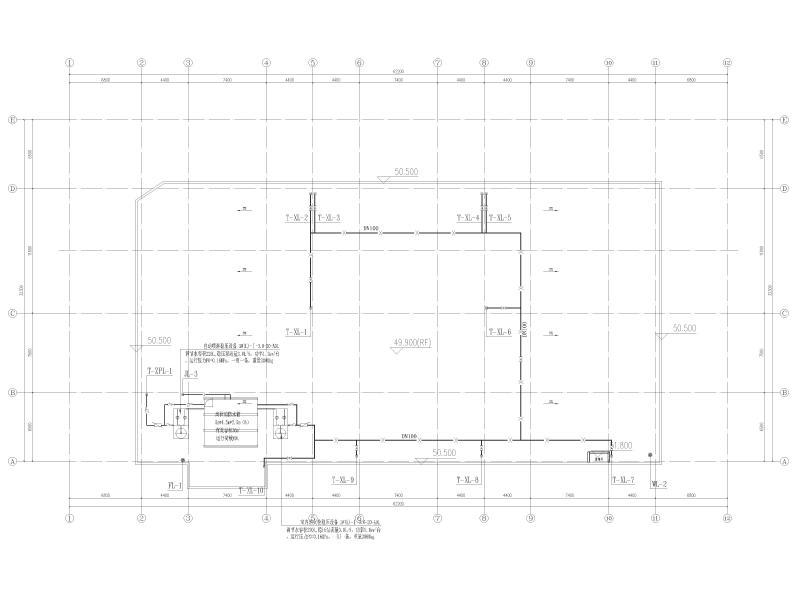

屋顶层给排水平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-03
- 评论次数：0
- 浏览次数：0
- 文件大小：2.76 MB
- 收藏次数：0
-
文件名称：
附件-996557569697578587.rar
