0.4KV低压系统配电工程图纸cad线缆桥架走向图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:深化设计图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:电缆,接线箱,变压器
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

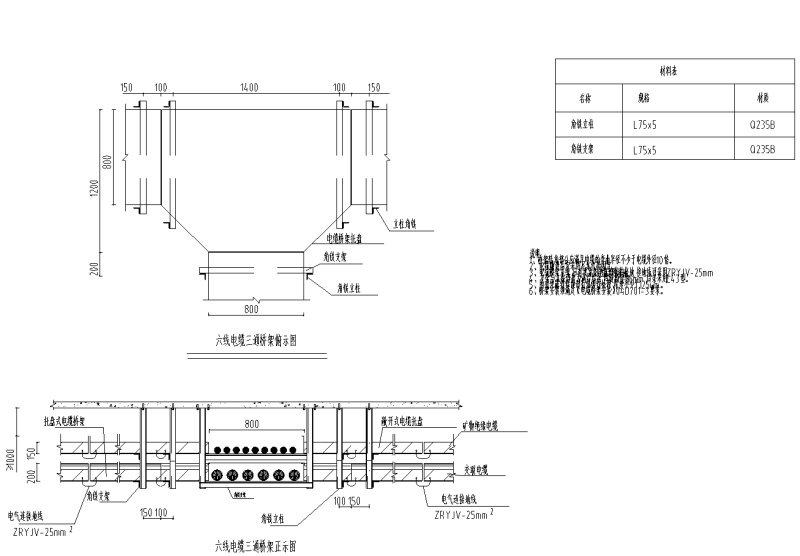

  • 六线电缆三通桥架正视图
    六线电缆三通桥架正视图

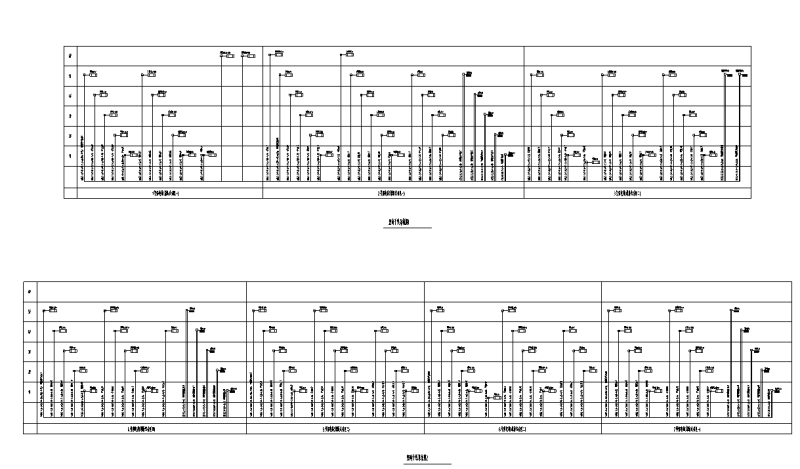

  • 竖向干线系统图
    竖向干线系统图
  • 线缆桥架走向图
    线缆桥架走向图
以上是部分截图,请下载附件后查看完整高清内容
