供销体系集配中心给排水施工图纸cad平面图及示意图
-
建筑类别：商业
-
建筑设计面积：2867.17平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
排水体制：污废合流,雨污分流
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：10
-
项目所在地：贵州
项目概要:该项目为
贵州省
供销体系集配中心
给排水施工图
2020
。本次建筑为丁类厂房，耐火等级二级，单栋建筑面积2867.17
平方米
。共一层，建筑总高度7.5m。
设计范围：该项目设有生活给水系统、生活污水排水系统、雨水排水系统。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

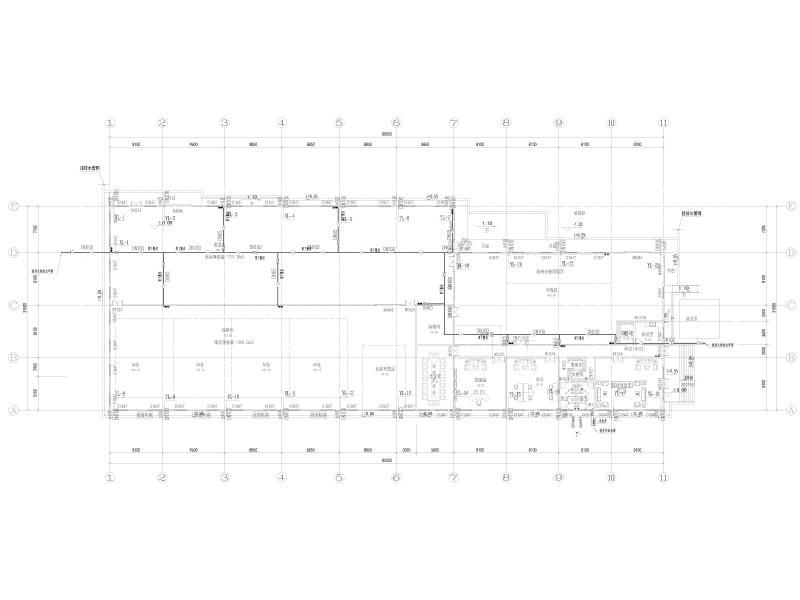

一层给排水平面图1 -

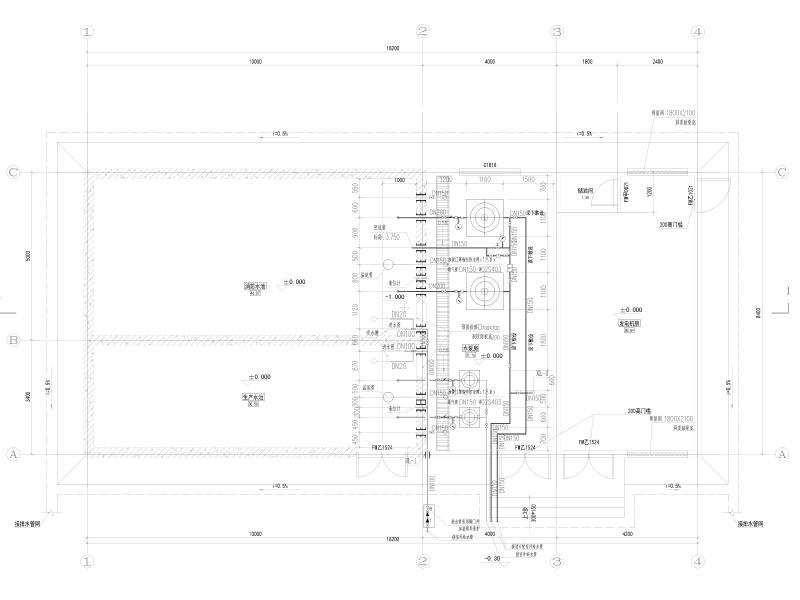

一层给排水平面图 -

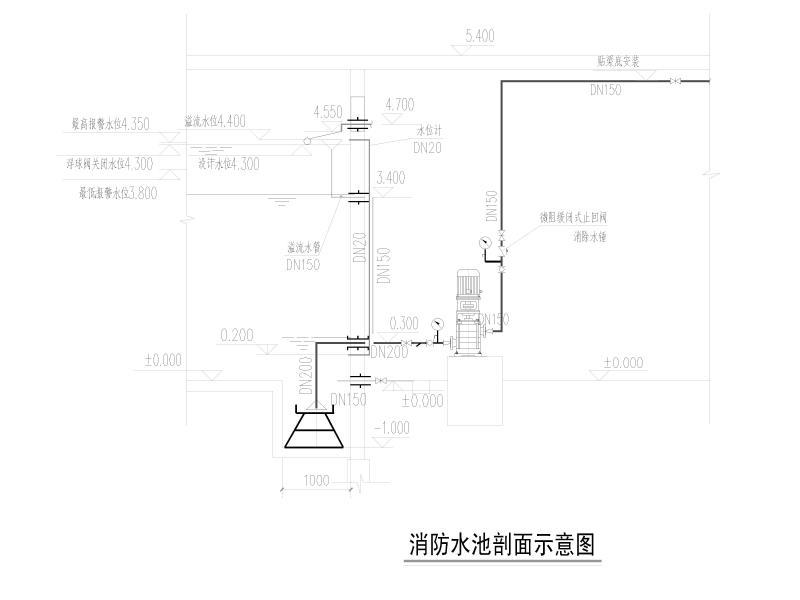

消防水池剖面示意图 -

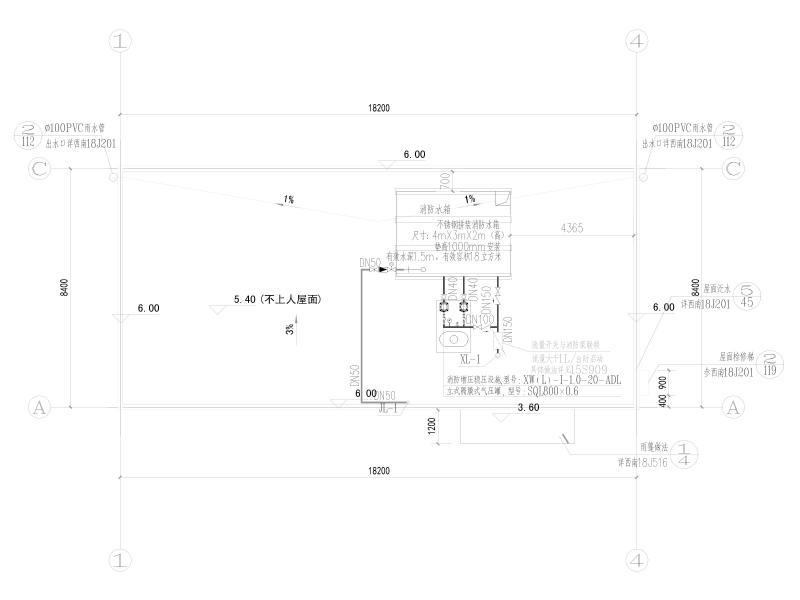

消防水池屋顶层给排水平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.95 MB
- 收藏次数：0
-
文件名称：
附件-996557568955657858.dwg
