住宅钢结构亭廊架景观施工图纸cad平面图及立面图

  • 档次定位:普通住宅
  • 图纸设计深度 :施工图
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:40+张
  • 总占地面积:120平方米
  • 景观设施:亭廊花架,铺装设计
该附件为 某地区住宅钢结构亭廊架 景观施工图 ,DWG格式,图纸资料丰富
该项目为钢结构亭廊架,地面铺装及配套另见设计,建筑总高度4.700m。
该项目总建筑设计面积:120平方米,建筑基地面积120平方米。
该项目耐火等级为二级,屋面防水等级为Ⅰ级,抗震设防烈度:7度,建筑设计使用年限50年。
主楼建筑设计结构形式为钢结构框架结构。
该项目位于地下车库之上,地下出库埋深约1800,独立基础应直接与地下车库顶板相连,基础施工不得破坏地下车库防水层。
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

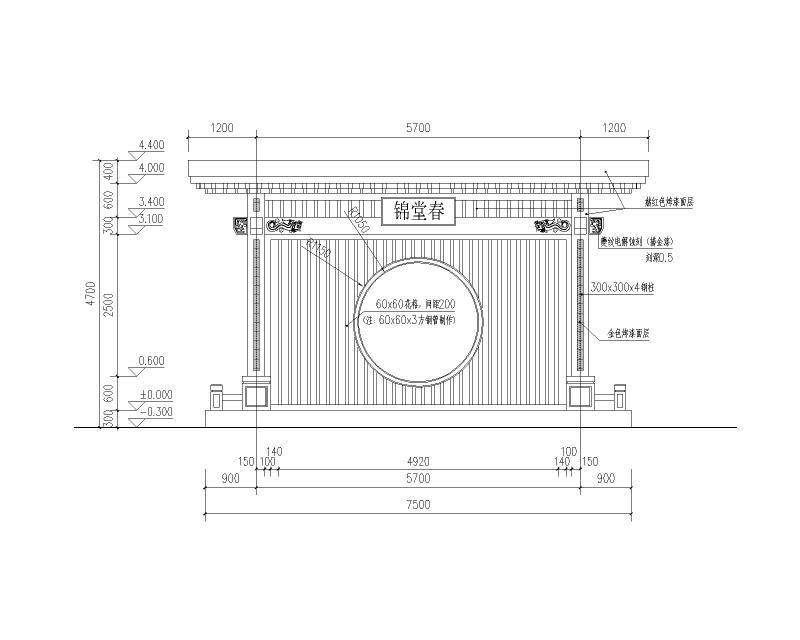

  • 东立面图
    东立面图
  • 连廊平面图
    连廊平面图

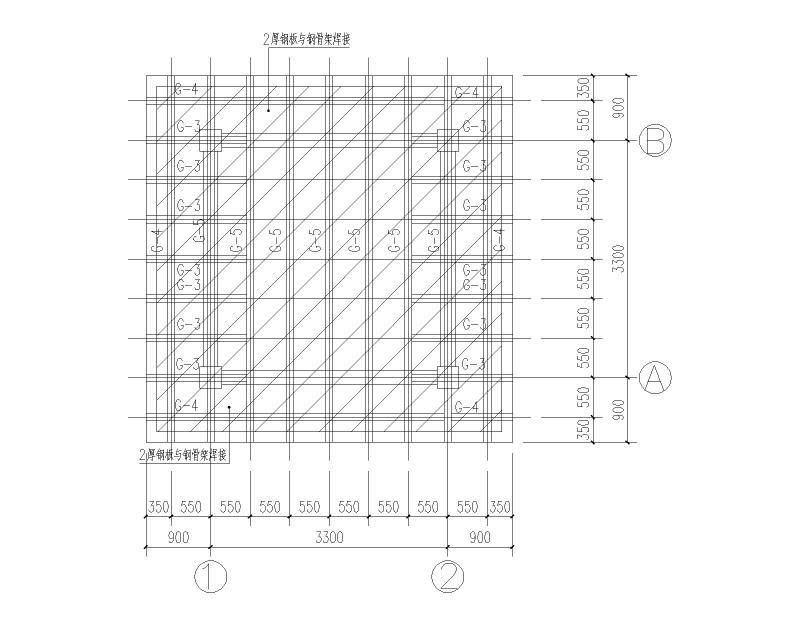

  • 屋顶结构平面图
    屋顶结构平面图

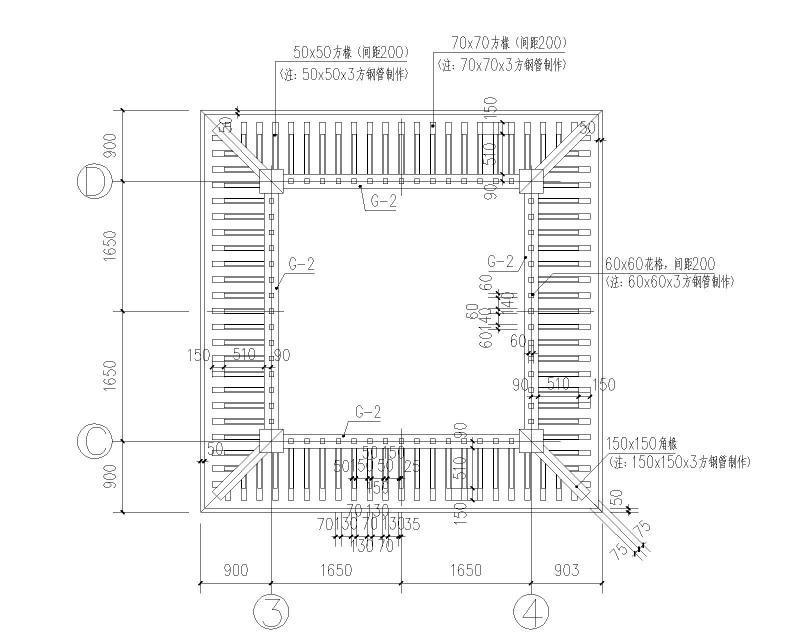

  • 屋顶仰视平面图
    屋顶仰视平面图

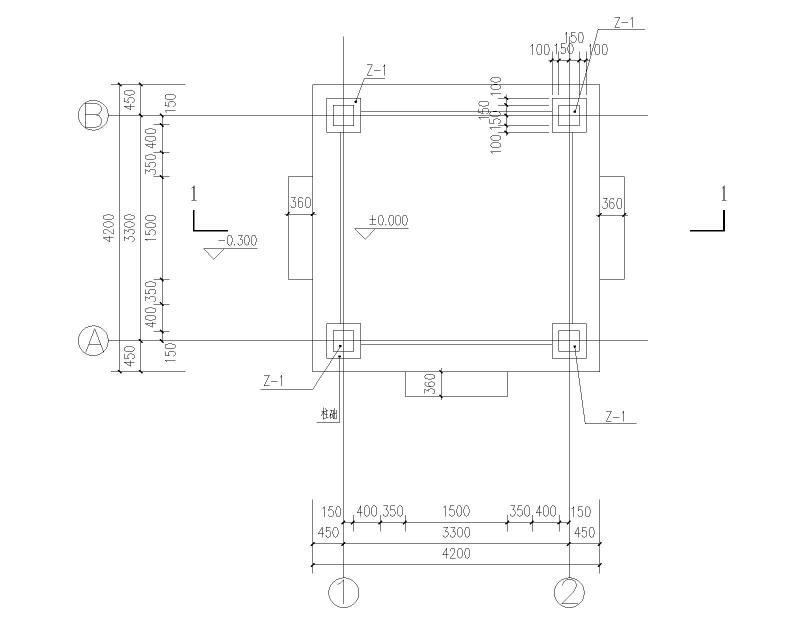

  • 怡和亭平面图
    怡和亭平面图

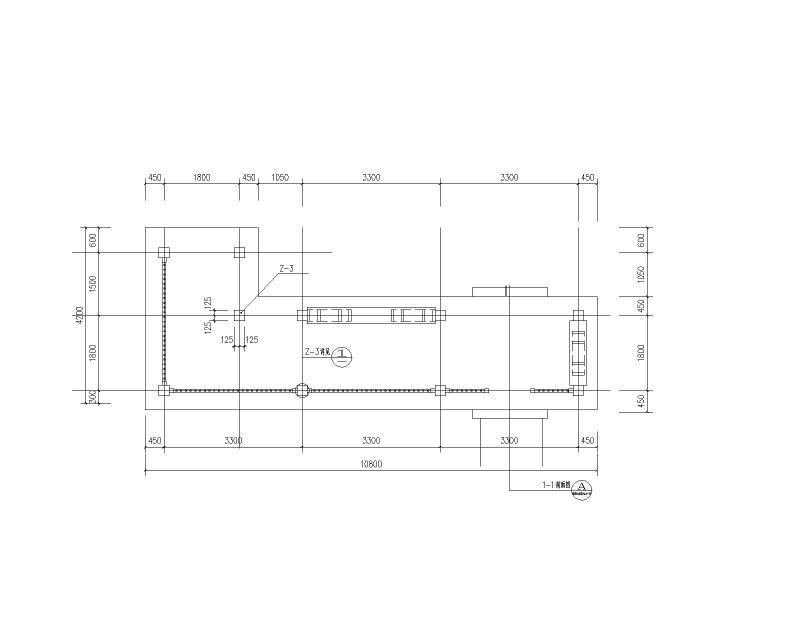

  • 总平面图
    总平面图
以上是部分截图,请下载附件后查看完整高清内容
