6层剪力墙安置房结构施工大样图cad平面布置图

建筑类别：住宅

建筑高度类型：多层建筑

建筑地上层数：6层

图纸设计深度：施工图

民用建筑设计使用年限：50年

钢筋混凝土结构：剪力墙

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：乙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

雪压：0.3kN/平方米

参考图纸：13张

设计年代：近代

该项目为6层住宅，结构主体最高高度分别为：18.00米和20.2米。结构主体采用部分采用剪力墙结构，在正常使用条件下,本建筑结构设计使用年限为50年，抗震设防被别为丙类，防震设防烈度为6度，设计基本地震加速度为0.05g，建筑场地类别为二类，基本风压0.3kpa，基本雪压0.3kpa，地面粗糙度c类，建筑结构安全为二级，基础设计等级为乙级，耐火等级为二级。

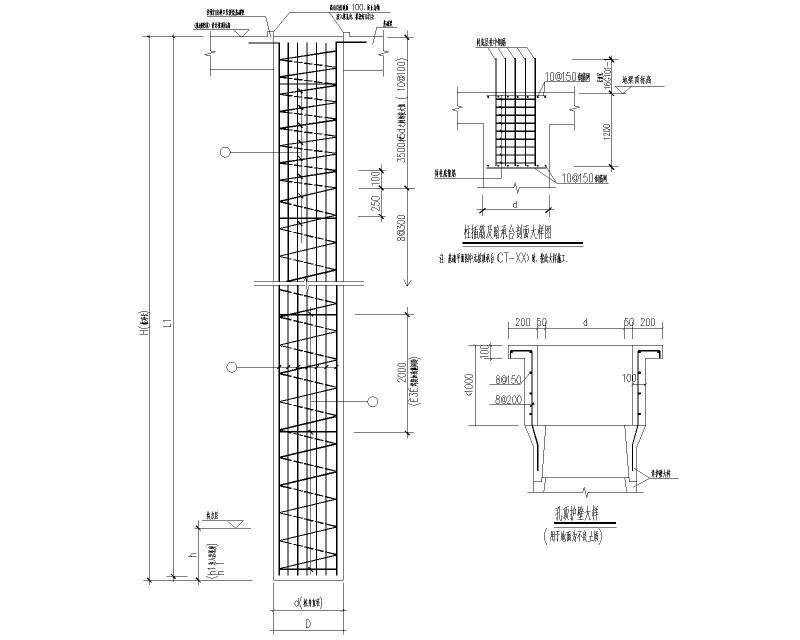

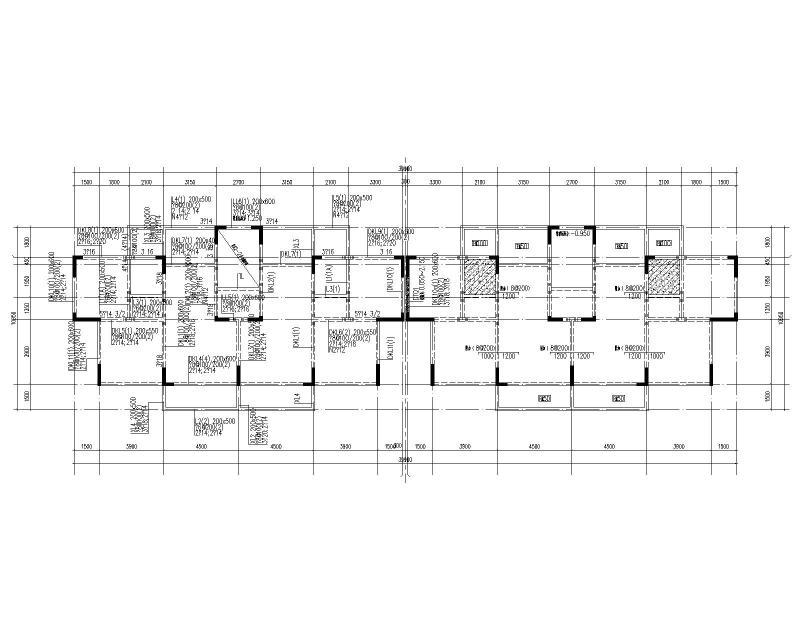

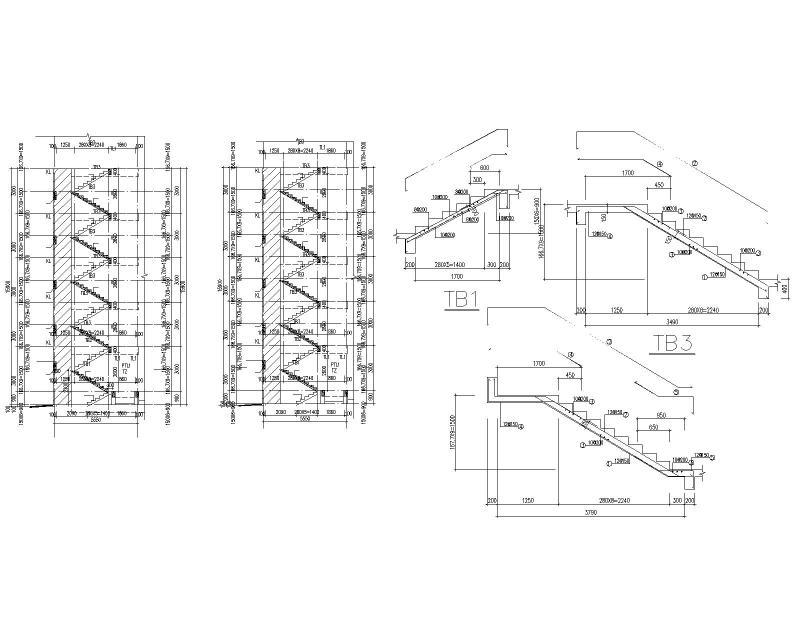

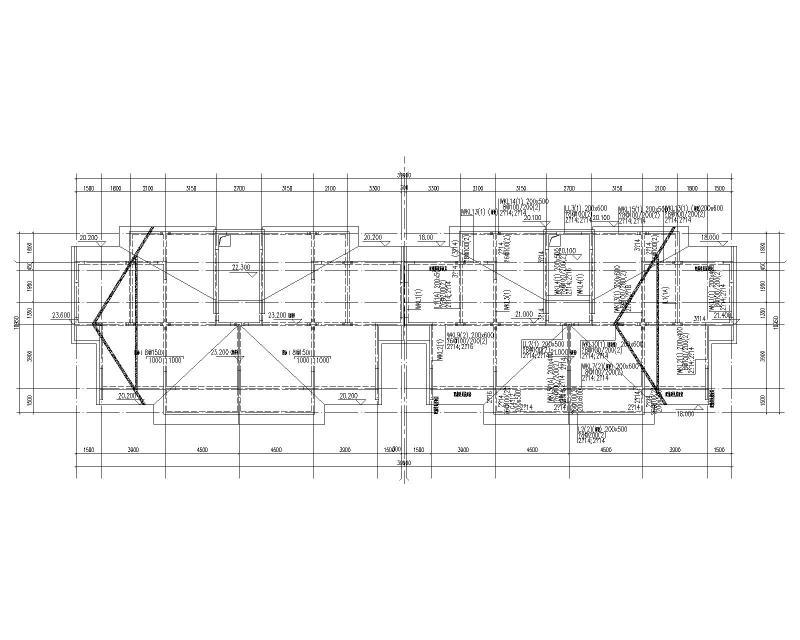

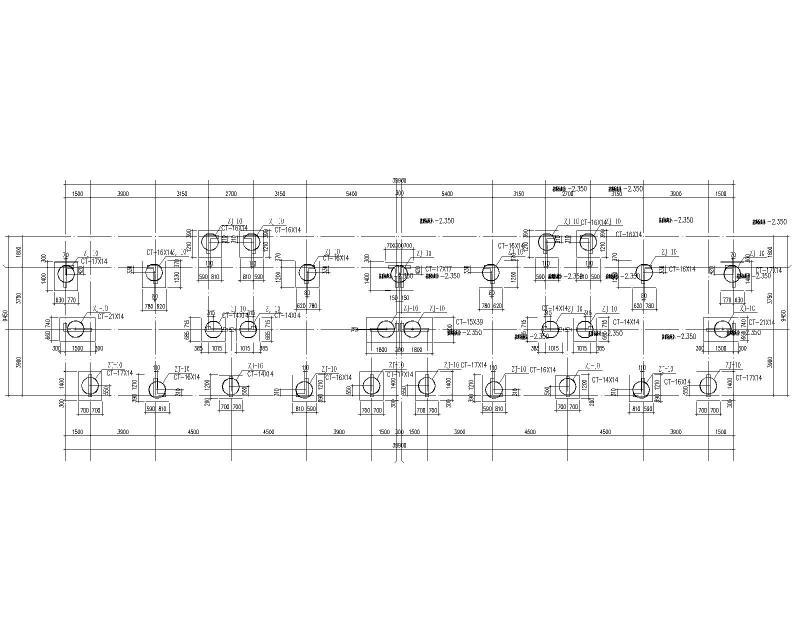

包含：结构设计总说明，危大工程清单，基础设计说明，基础平面布置图，地梁平面配筋图，屋面层墙柱结构布置图，梁板结构平面布置图，屋面层梁板结构平面布置图，屋脊梁板结构平面布置图，楼梯大样图，大样图等共计13张。
