四车道桥梁工程施工图纸cad构造图及桥型布置图

  • 公路等级:二级
  • 车道数:四车道
  • 设计时速:40
  • 干线:否
  • 位置:海南
  • 设计年代:近代
  • 附属:中小桥涵
该附件为: 四车道桥梁工程施工图 共90p,格式为CAD+PDF,。
一、项目概要:
该项目为一条南北向城市次干路,道路长约1.337km,规划红线宽30m。该路在K0+402.789处上跨现状塔市支渠桥梁,设桥梁一座。桥梁宽度:30.75m ,孔数及孔径:3*16,交角:76.6°,桥梁全长:52.86m。
二、设计技术标准:
1、道路等级:城市次干路。
2、桥梁结构设计基准期为100年,桥梁结构设计使用年限为50年,结构的设计安全等级为一级。
3、荷载标准:
汽车荷载:城—A级
人群荷载:按CJJ11-近代 10.0.5条取值
4、抗震设计标准:基本烈度8度,动峰值加速度0.3g。丁类桥梁设防,采用B类抗震设计方法。
5、桥面横坡:
车行道双向1.5%,人行道反向2.0%。
6、桥面纵坡:0.402%。
7、环境类别:Ⅱ类。
8、桥梁横断面:0.35栏杆+4m人行道+22.0m机动车道机+4m人行道+0.35m栏杆,桥梁全宽30.75m。
9、通航:非通航河道。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

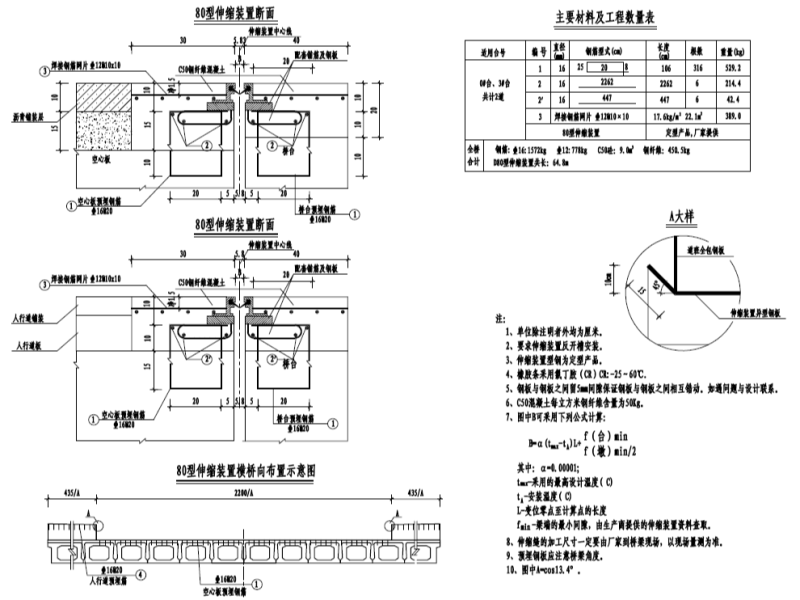

  • 伸缩装置构造图
    伸缩装置构造图
  • 桥台盖梁钢筋构造图
    桥台盖梁钢筋构造图

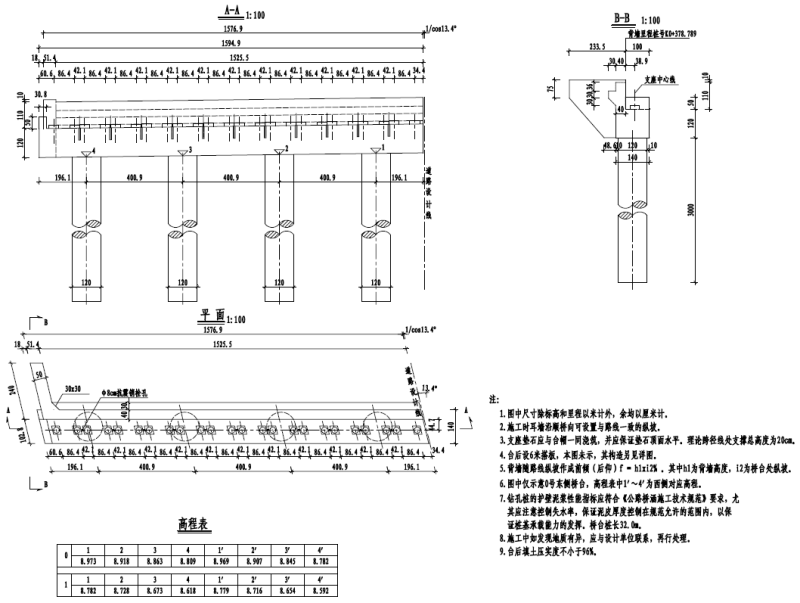

  • 桥台一般构造图
    桥台一般构造图

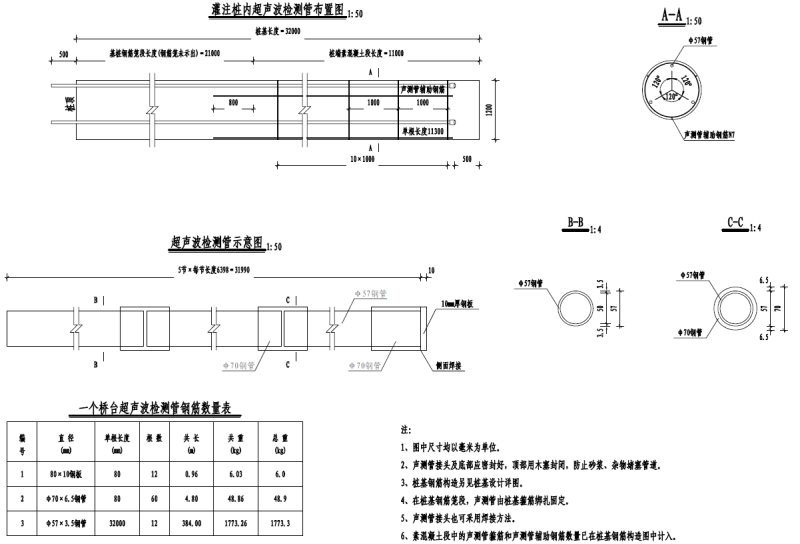

  • 桥台桩基声测管
    桥台桩基声测管

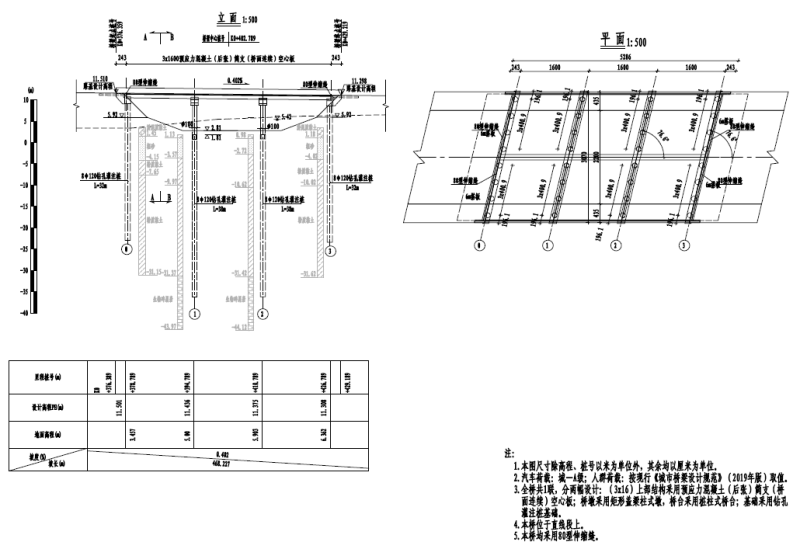

  • 桥型布置图
    桥型布置图

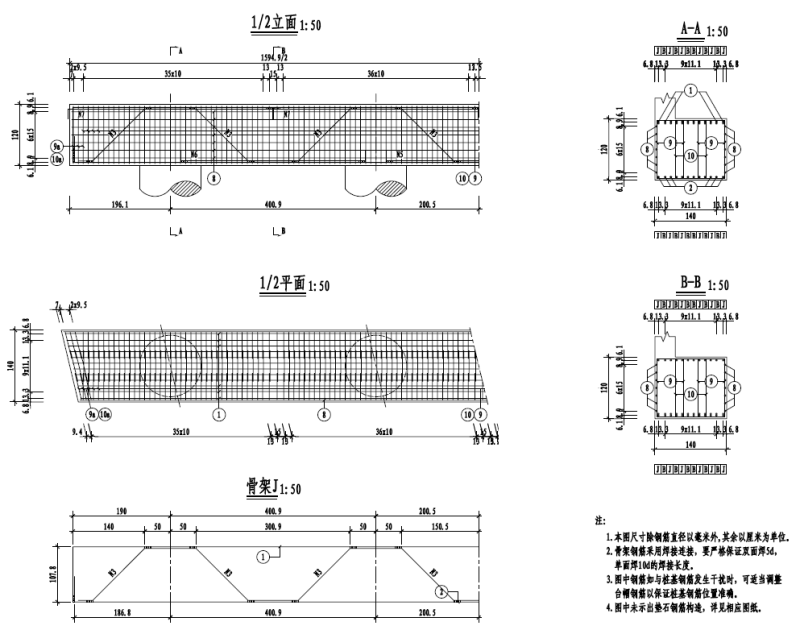

  • 桥墩盖梁钢筋构造图
    桥墩盖梁钢筋构造图
以上是部分截图,请下载附件后查看完整高清内容
