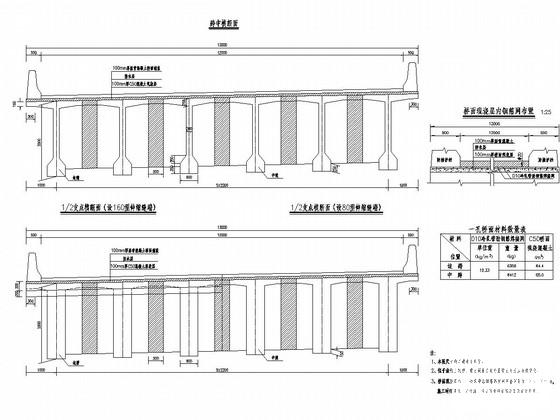

装配式预应力混凝土连续T梁桥通用cad图纸设计

附件详情

1、本通用图的结构体系为先简支后结构连续，按全预应力构件设计。 2、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。 3、设计参数 1）混凝土：重力密度γ=26.0kN/ ，弹性模量EC=3.45× MPa。 2）沥青混凝土：重力密度γ=24.0kN / 。
3）预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ζ=0.3。
4）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数k=0.0015。
5）支座不均匀沉降：Δ=5mm
6）竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）规定取值。
……
共17张，。
