市政道路综合管线工程施工图纸设计cad

本道路管线综合工程设计内容包括:污水、雨水、给水、供电、热力、弱电、燃气、中水、道路照明及交通监控等管线。
……
管线间距控制:
在施工过程中管线间距应满足《管线综合横断面图》中的安全设计间距,对个别不能满足设计需求的地段除电力管沟与燃气管线最小垂直净距应为0.50m外,其余各管线之间的最小垂直净距为0.15m时即可施工,在管线之间净距不能满足0.1m要求的情况下需采用相应的安全防护措施。如给水管与排水管交叉从排水管上方通过,而覆土不够时,可从排水管下方走,但排水管下面的给水管须做钢套管以免水质受到污染。
……
共23张,。

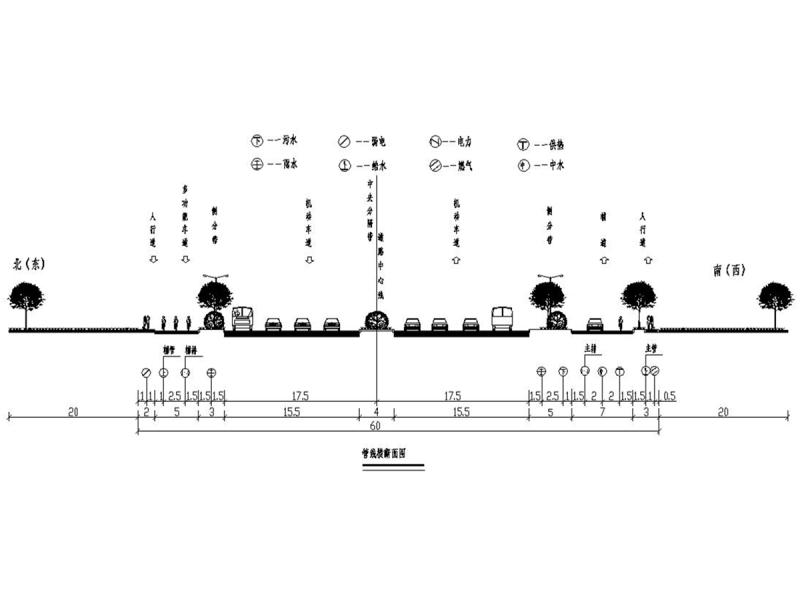

管线横断面
