3层戒毒所行政办公结施cad平面布置图及地下室顶板配筋图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础,桩基础
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:11张
  • 设计年代:近代
该附件为: 层框架戒毒所行政办公楼及地下室结施 格式为CAD,。
一、项目概要:
  • 该项目基本风压为0.3KN/平方米,地面粗糙度B类,地震烈度为6度,地震分组为第一分组,建筑主体结构设计使用年限50年,结构层数地上三层,土建结构高度为12.550m,结构类型为框架结构,框架抗震等级为四级,设防类别为标准设防,环境类别为:室内干燥环境,无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境,与无侵蚀性的土或水直接接触的环境为二A类,建筑结构的安全等级为二级。
  • 包含:结构设计总说明,地下室说明,柱、墙平面布置图,柱表,地下室结构顶板平面布置图,二层结构平面布置图,屋面构架平面布置图,地下室顶板梁平法配筋图,楼梯图,等共计11张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下室底板梁平法配筋图
    地下室底板梁平法配筋图

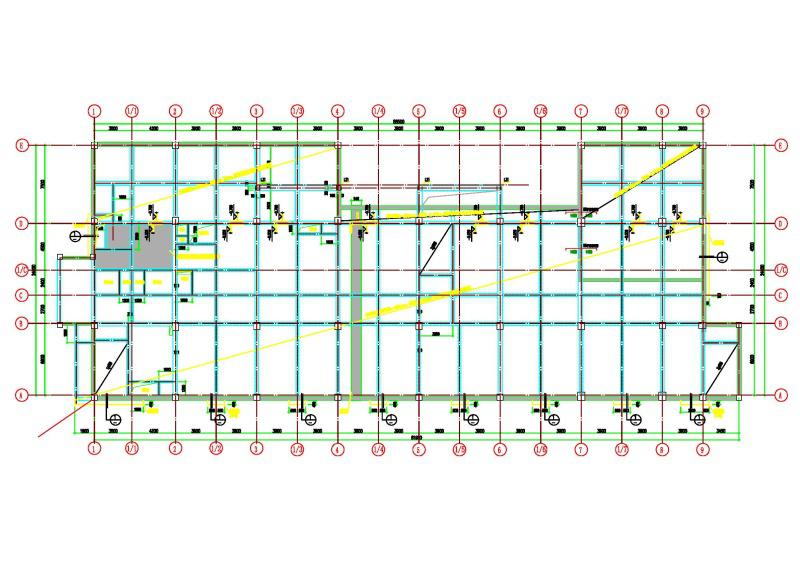

  • 地下室顶板梁平法配筋图
    地下室顶板梁平法配筋图

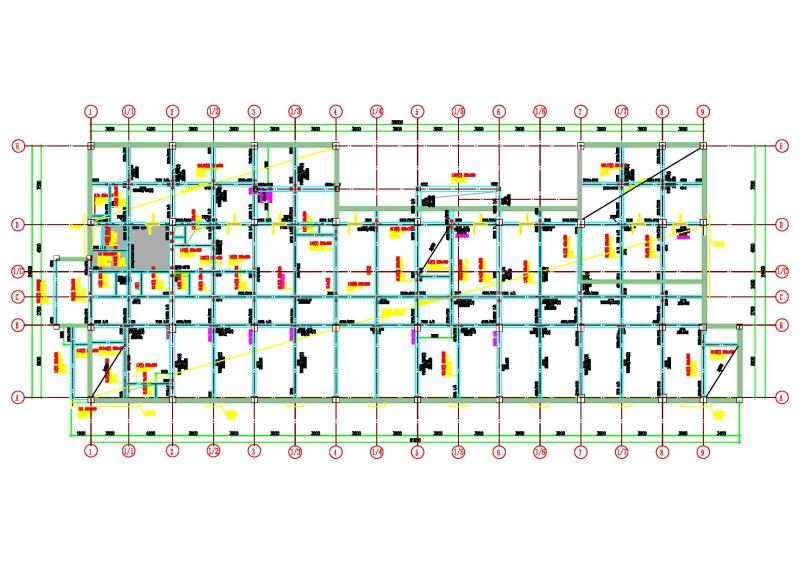

  • 二层梁平法配筋图
    二层梁平法配筋图

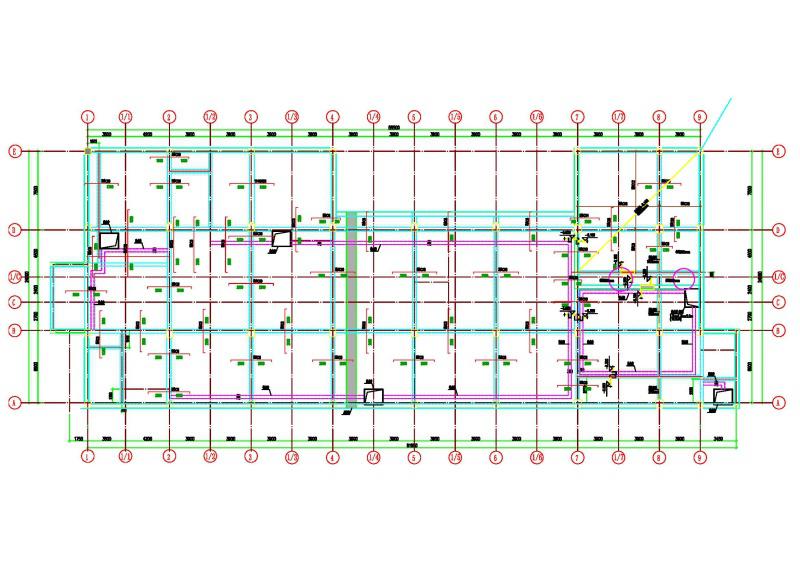

  • 地下室底板结构平面布置图
    地下室底板结构平面布置图

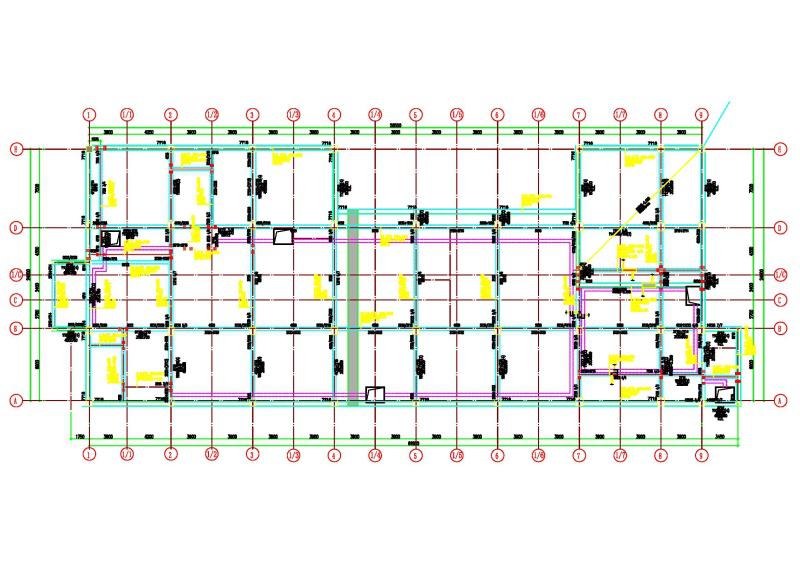

  • 地下室顶板配筋图
    地下室顶板配筋图

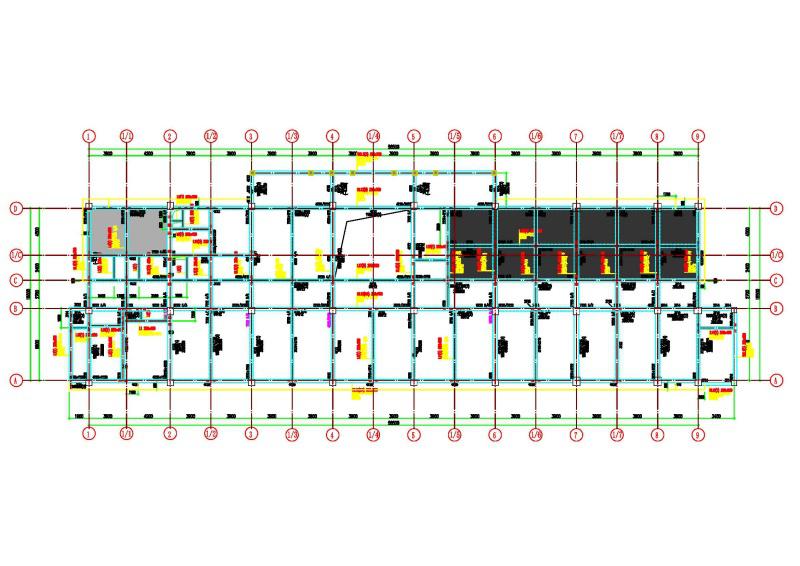

  • 墙柱平面布置图
    墙柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
