3层民宿酒店施工图纸结构cad布置图及平面板配筋图

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:25张
  • 设计年代:近代
该附件为: 三层框架民宿酒店大堂及配套 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目结构类型:全现浇钢筋混凝土框架结构;主体结构屋面总高度:14.100米,建筑层数:地上3层,抗震设防烈度:6度,建筑抗震设防类别:标准设防类(丙类)。建筑结构的安全等级二级;基础设计等级为丙级;建筑物的耐火等级为二级。结构抗震等级:框架四级;结构的设计使用年限为50年。该项目±0.000设计标高为绝对标高为:1205.60米。抗震设防:设计地震分组第一组,特征周期值0.35s,地震影响系数最大值0.08,设计基本地震加速度为0.05g,建筑场地类别Ⅱ类。基本风压0.30kN/平方米;地面粗糙度B类。
  • 包含:资料目录,结构设计总说明,地下室平面结构布置图,独立柱基础平面定位图,地下室结构大样,地下室~一层墙柱平面配筋图,一层平面结构布置图,一层平面梁配筋图,二层平面梁配筋图,三层平面结构布置图,等共计25张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

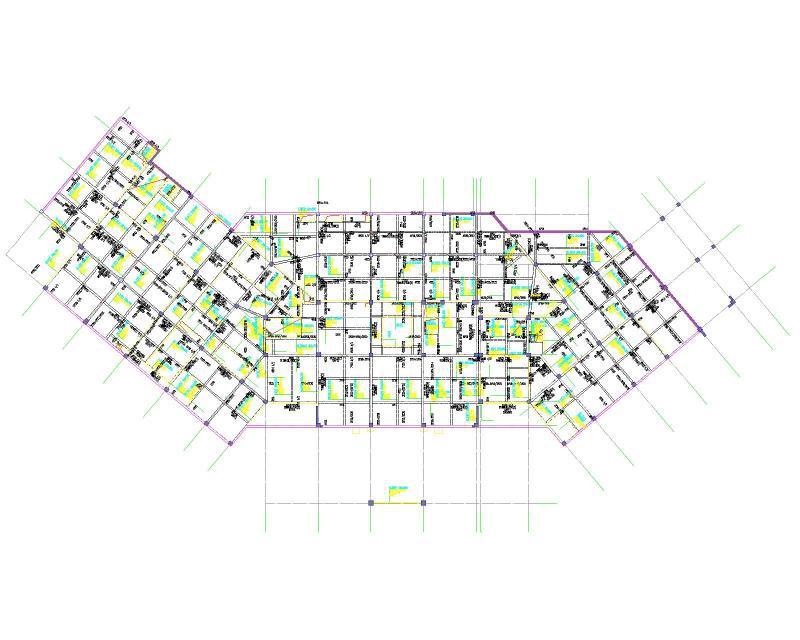

  • 三层平面板配筋图
    三层平面板配筋图

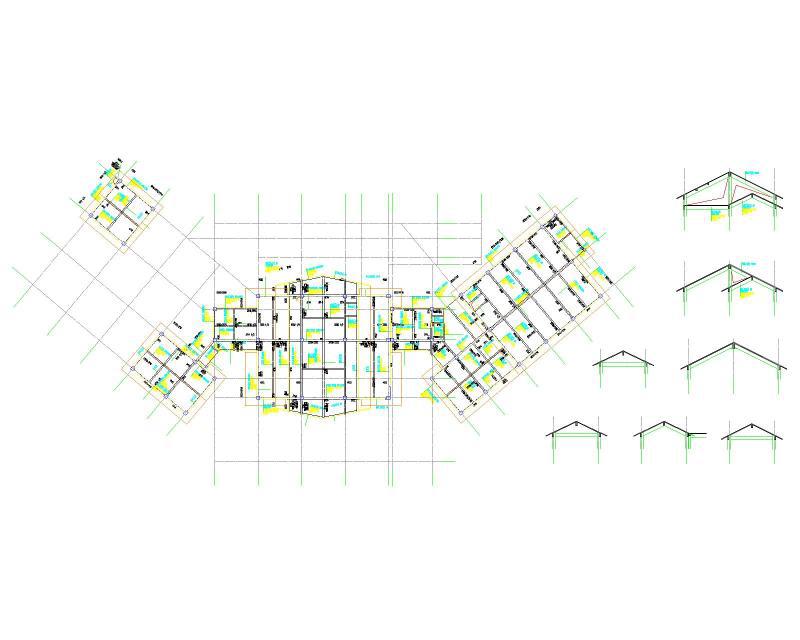

  • 屋顶层平面梁配筋图
    屋顶层平面梁配筋图

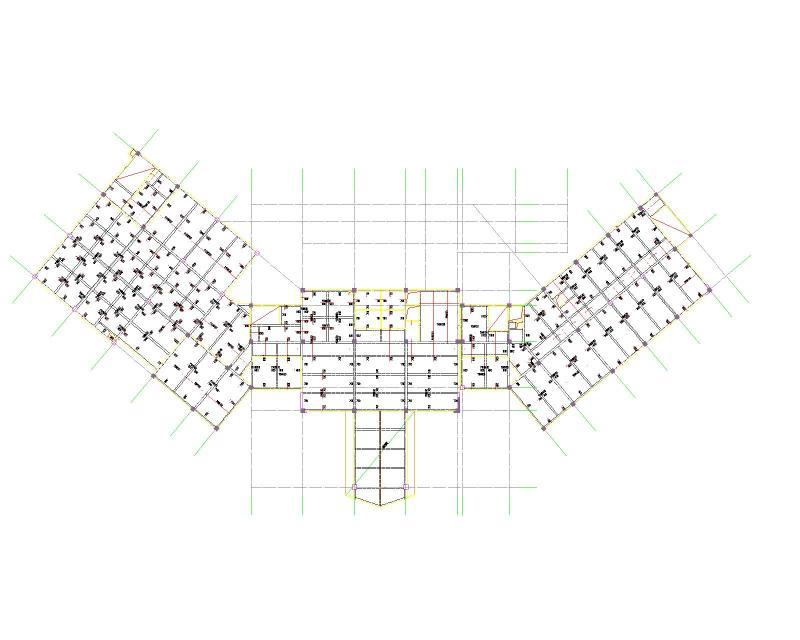

  • 一层平面梁配筋图
    一层平面梁配筋图

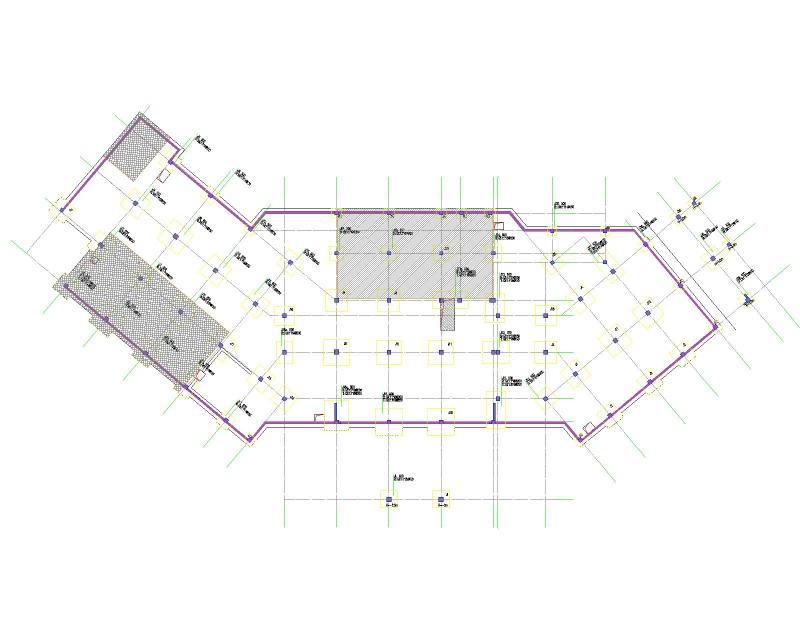

  • 独立柱基础平面定位图
    独立柱基础平面定位图

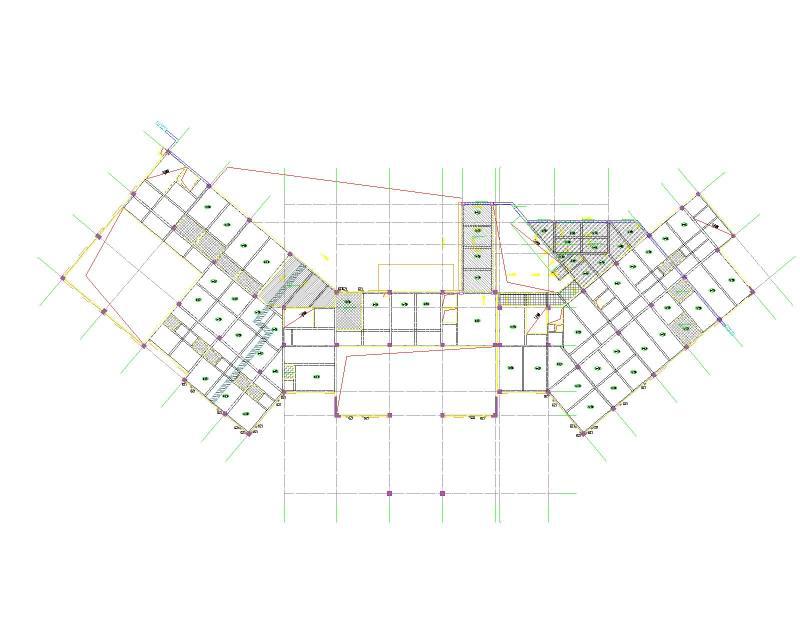

  • 二层平面结构布置图
    二层平面结构布置图
  • 一层平面结构布置图
    一层平面结构布置图
以上是部分截图,请下载附件后查看完整高清内容
