村道旧路改造工程施工图纸设计cad平面图

附件详情

  • 封面及目录
  • 设计说明
  • 平面图
  • 路面工程数量表
  • 路面结构设计图
  • 路基防护工程修复数量表
  • 路基防护工程标准图
  • 排水工程(边沟、涵洞)修复工程数量表
  • 涵洞通用设计图
  • 边沟修复结构设计图
  • 路基病害及整治修复(清表、清坍方、清边沟、软基换填、填坑槽)工程数量详表
  • 病害及整治修复数据现场调查表

附件详情

图纸为村道旧路改造工程施工图设计,共计19张,包含路基、路面、排水以及涵洞工程。 …… 主要技术指标: 面层类型:水泥混凝土面层 自然区划:本路段经过地区属公路自然区划V3区
设计标准轴载:BZZ-100
设计使用年限:水泥混凝土路面20年
路面结构组合:
面层:水泥混凝土,抗折强度3.5Mpa,厚度20cm。
基层:路基整治后用5cm厚级配碎石找平并碾压密实。
……
共19张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

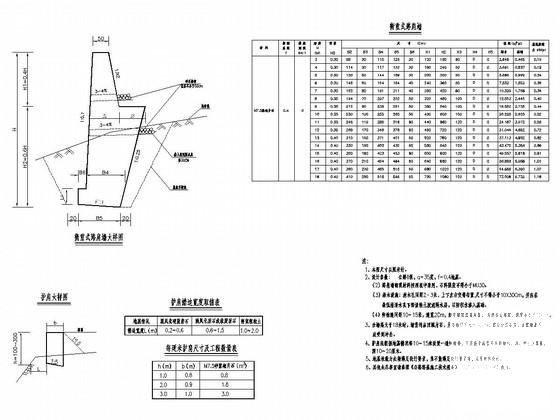

  • 村道旧路改造图 - 1
    村道旧路改造图 - 1
以上是部分截图,请下载附件后查看完整高清内容
