酒店消防改造设计项目cad平面图及系统图,施工图

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:配电箱
  • 负荷等级:二级
  • 强电设计:电气照明
  • 弱电设计:火灾自动报警系统
项目概要:本项目为 酒店消防改造设计项目2020 。该项目设计范围为三层局部应急照明系统和火灾自动报警系统改造。总建筑面积约为500平方米。该项目为二楼高层公共建筑,耐火等级为二级。
该项目设计包括以下电气系统:1)220/380V配电系统;2)火灾自动报警系统等。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

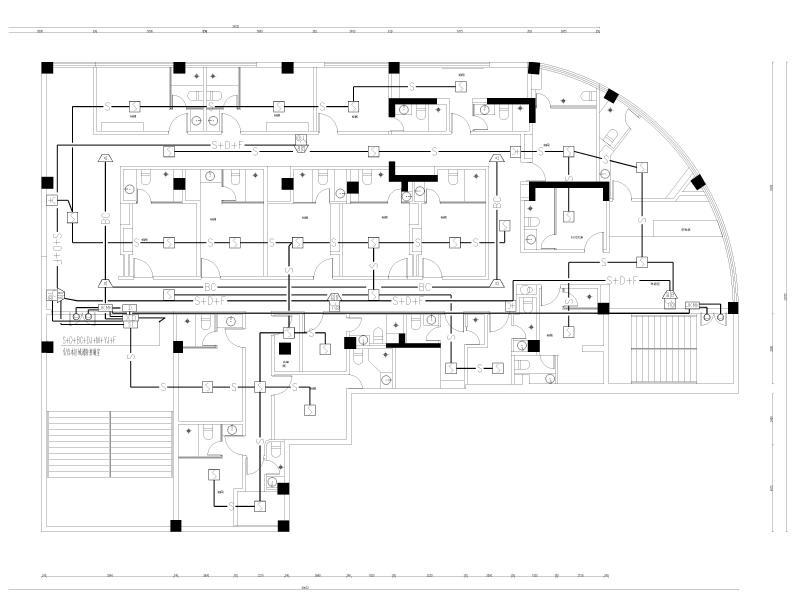

  • 三层局部火灾自动报警平面图
    三层局部火灾自动报警平面图

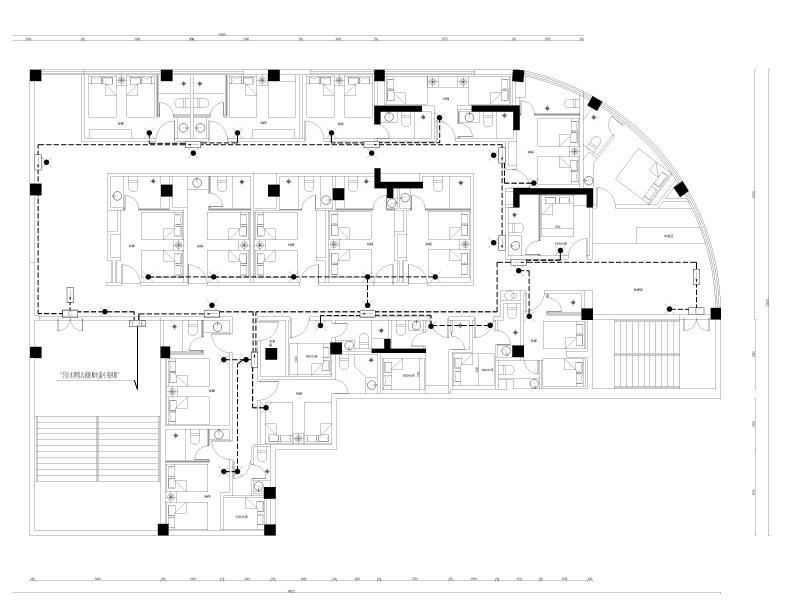

  • 三层局部应急照明平面图
    三层局部应急照明平面图

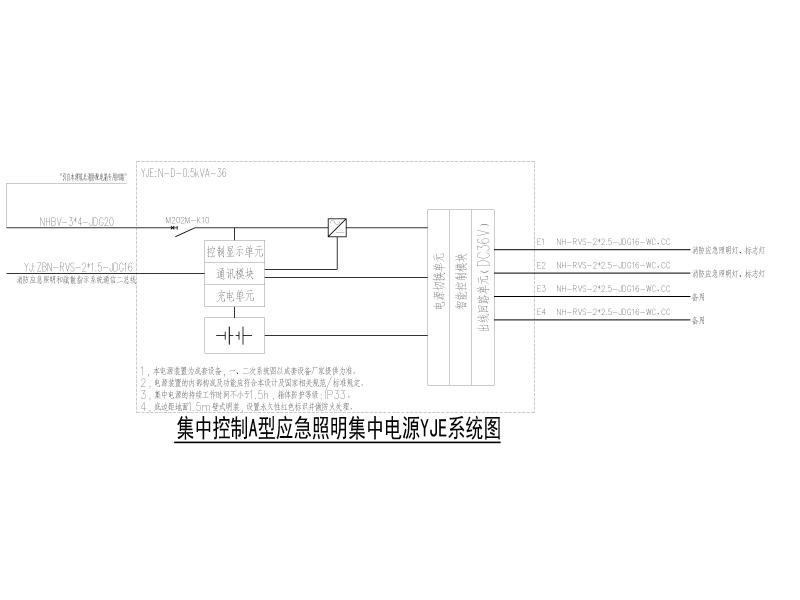

  • 集中控制A型应急照明集中电源YJE系统图
    集中控制A型应急照明集中电源YJE系统图
以上是部分截图,请下载附件后查看完整高清内容
