轮毂厂污水处理站机电设备安装施工图纸cad平面布置图
-
功能：工业园
-
设计内容：污水排水系统,废水排水系统
-
设计阶段：施工图设计
-
图纸设计格式：CAD2000
-
参考图纸：20张以上
-
管道方式：暗沟
-
设计年代：近代
项目概要：该项目为
重庆轮毂厂污水处理站机电设备安装施工设计图2019
，项目为重庆轮毂厂污水处理站，污水类型为机械工业废水，由含油废水、喷漆废水、前处理废水、高浓度乳化液废水和生活污水组成；设计处理能力为800m3/d，变化系数Kz=2.3，最大小时流量76.70m3/h，水力停留时间大于等于24h；处理工艺大致为：物化絮凝沉淀+气浮+脉冲布水+水解酸化+缺氧+接触氧化+二沉池
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

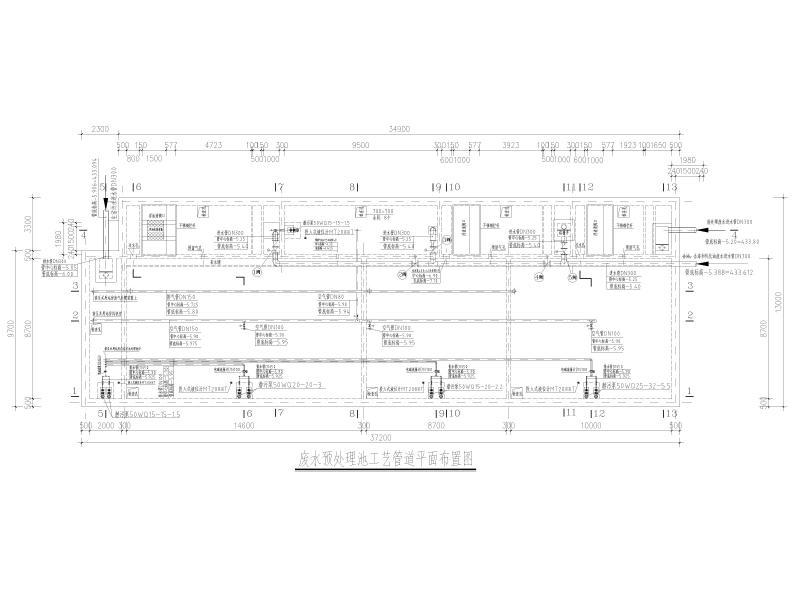

废水预处理池工艺管道平面布置图 -

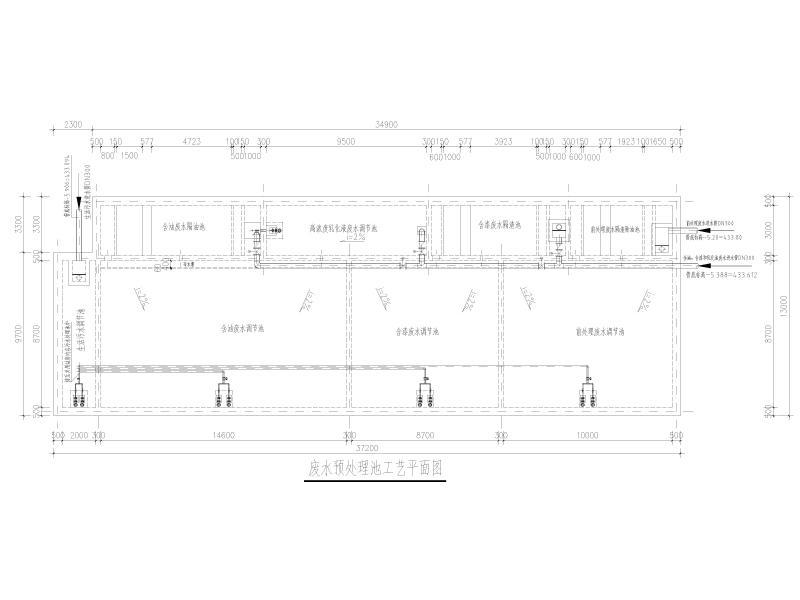

废水预处理池工艺平面图 -

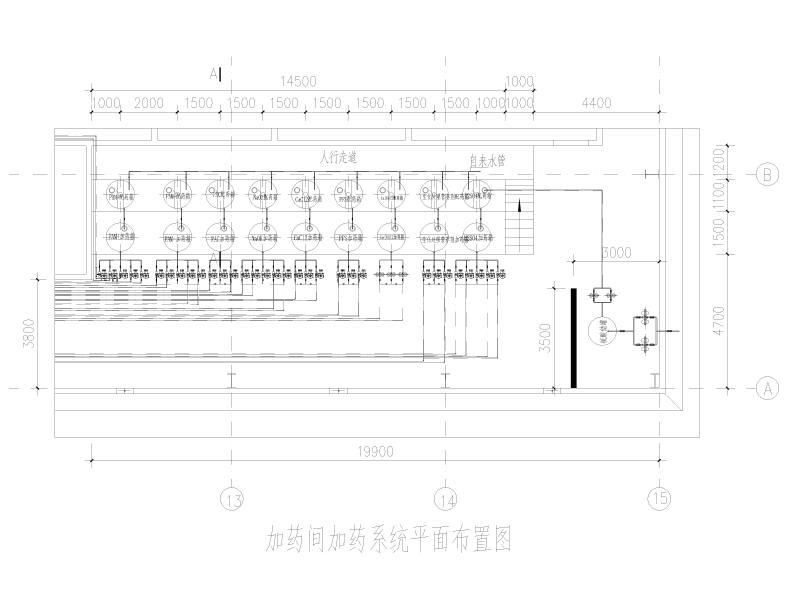

加药间加药系统平面布置图 -

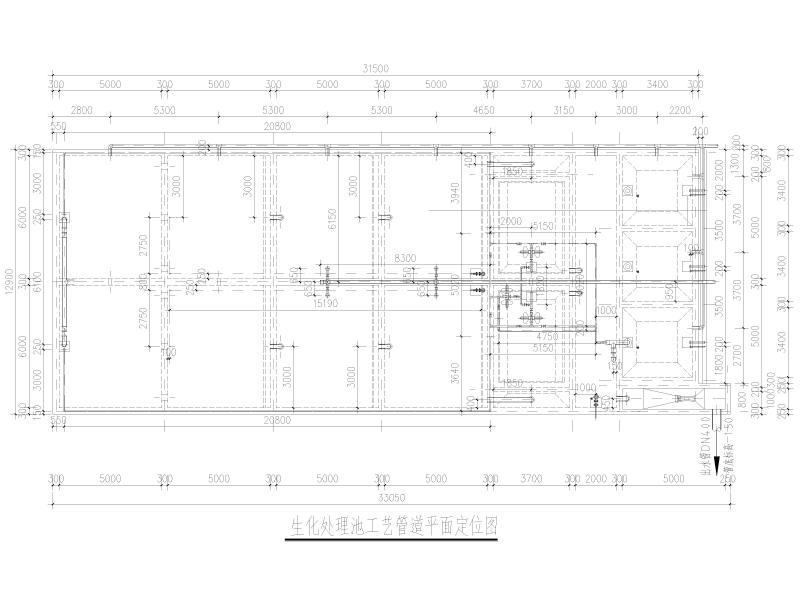

生化处理池工艺管道平面定位图 -

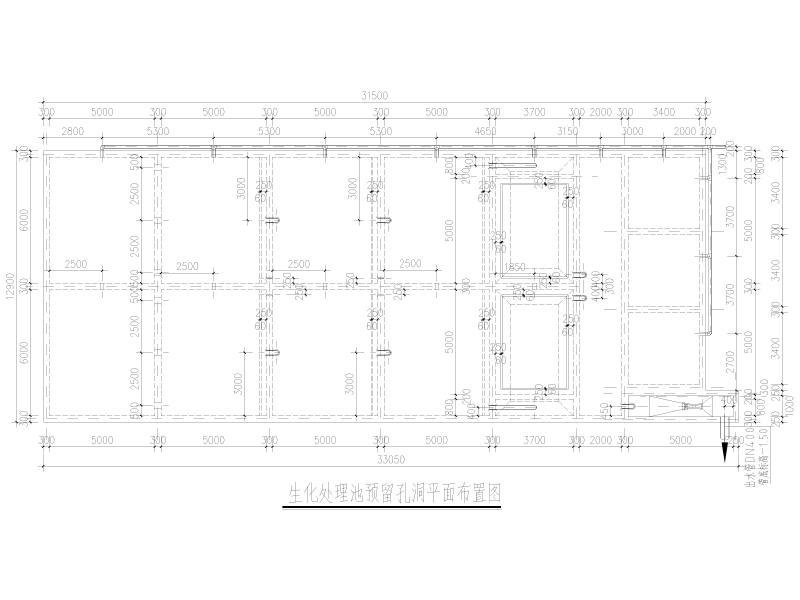

生化处理池预留孔洞平面布置图
以上是部分截图，请下载附件后查看完整高清内容
