框架式锚杆挡墙戒毒所边坡支护施工大样图cad平面布置图

该附件为: 框架式锚杆挡墙 戒毒所边坡支护施工图 格式为PDF+CAD,。
一、项目概要:
  • 特类所场地边坡共分为AB、CD、EF、GH四段。
  • 根据地勘中间资料,本次挖方边坡釆用框架式锚杆挡墙支护,坡面按1:1的坡率分级放坡,每8.0m级,设2.0m宽平台。具体支护形式及边坡坡率待后期根据详堪资料再进行确定。
二、相关图片:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

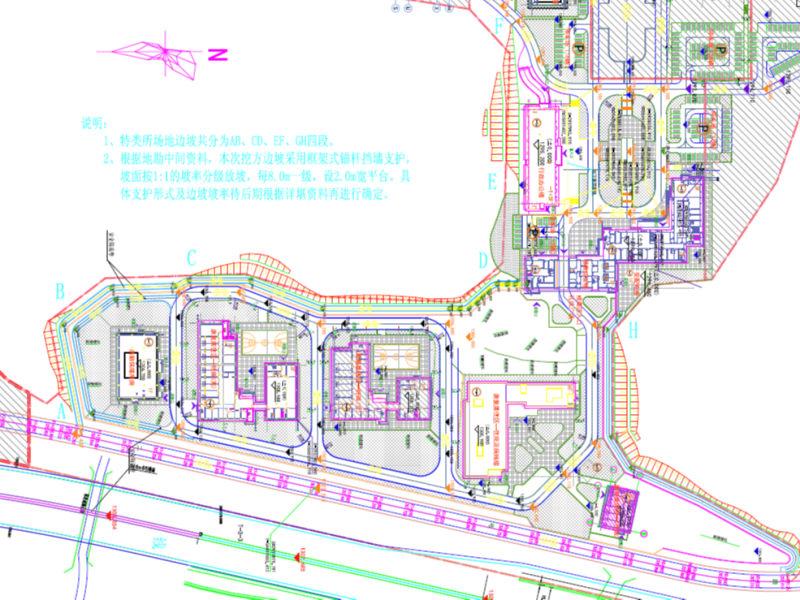

  • 基坑支护平面布置图
    基坑支护平面布置图
  • 截水沟大样图
    截水沟大样图

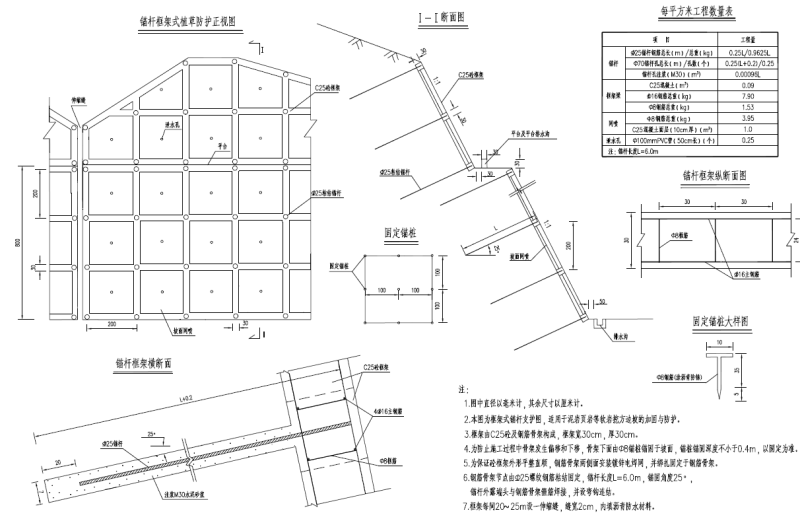

  • 锚杆挡墙支护图
    锚杆挡墙支护图

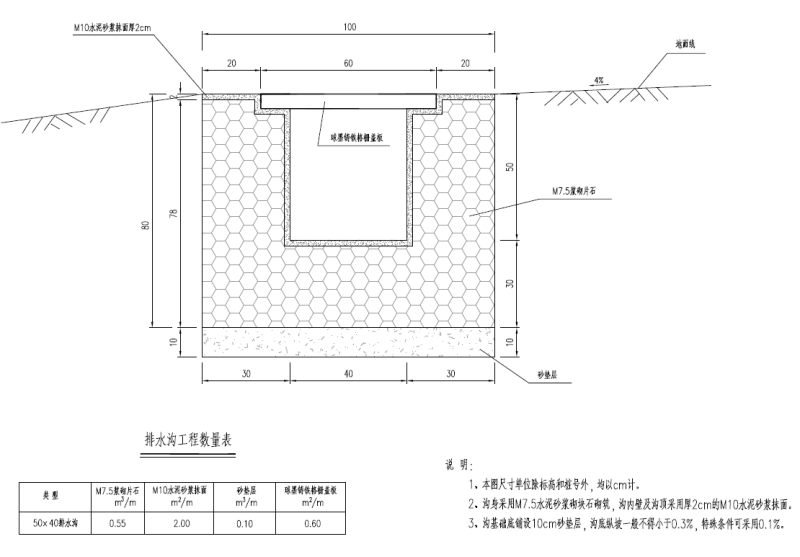

  • 排水沟大样图
    排水沟大样图

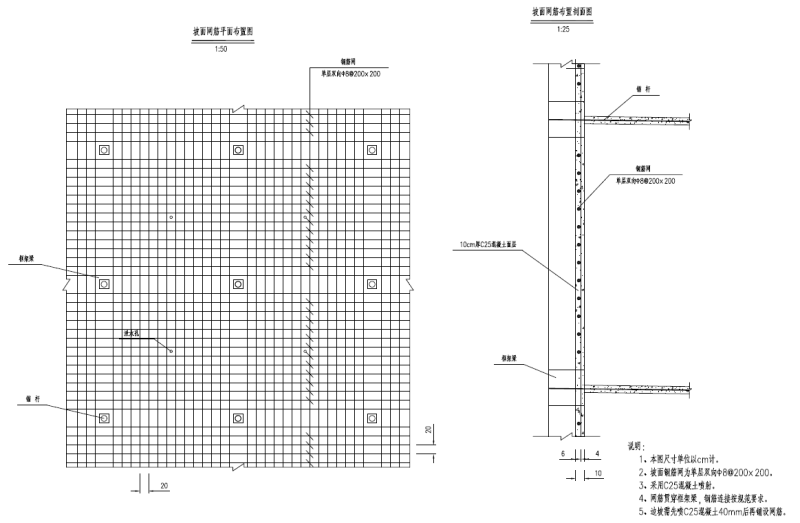

  • 坡面网筋布置图
    坡面网筋布置图
以上是部分截图,请下载附件后查看完整高清内容
