13层工业创投孵化产业园配套用房结构cad平面布置图及大样图

  • 建筑类别:工业建筑
  • 建筑高度类型:高层建筑
  • 建筑地上层数:13层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:30张
  • 设计年代:近代
该附件为: 13层框架剪力墙创投孵化产业园仓储楼结施 格式为CAD,。
一、项目概要:
  • 该项目计使用年限:50年,主要功能为仓储。结构层数:地上十三层;土建结构高度为:57.550m。地震烈度:6度(0.05g);地震分组为第一组;基本风压0.30KN/平方米,地面粗糙度为B类。本建筑抗震设防类别为标准设防类(丙类), 按抗震设防烈度6度确定抗震措施。建筑设计结构形式为:框剪结构;框架抗震等级为三级;剪力墙抗震等级为三级。环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。
  • 包含:结构设计总说明,-0.050~16.450标高墙、柱平面布置图,二层(5.350m)板配筋图,二层(5.350m)梁配筋图,十三层(51.850m)梁配筋图,楼梯大样图,等共计30张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

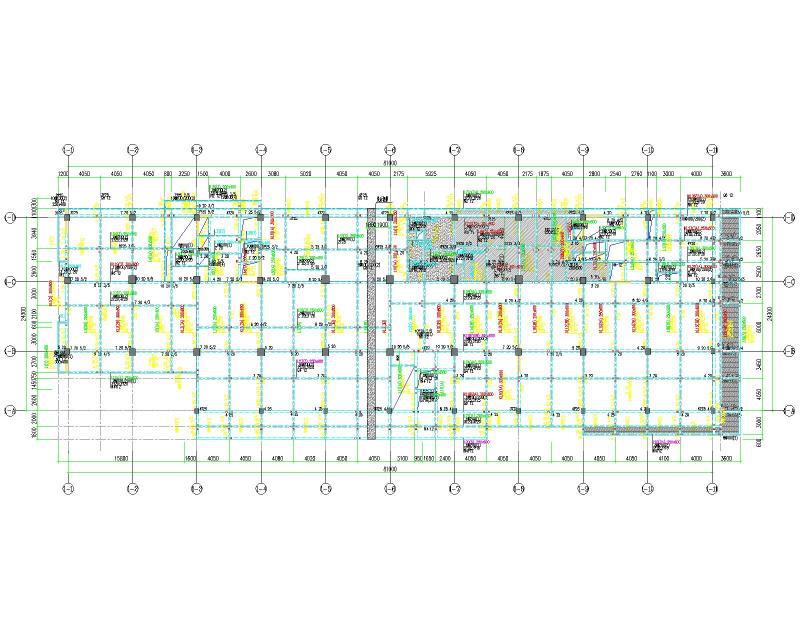

  • 二层(5.350m)板配筋图
    二层(5.350m)板配筋图

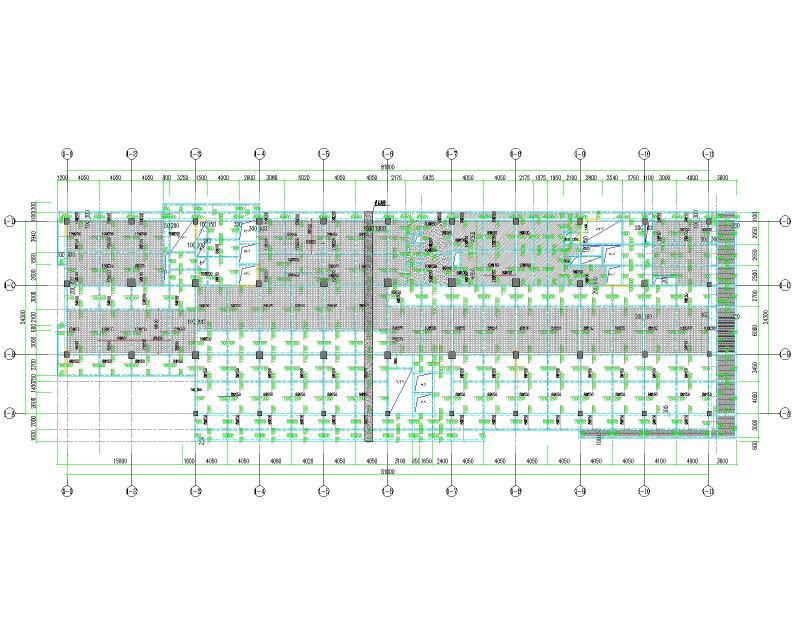

  • 二层(5.350m)梁配筋图
    二层(5.350m)梁配筋图

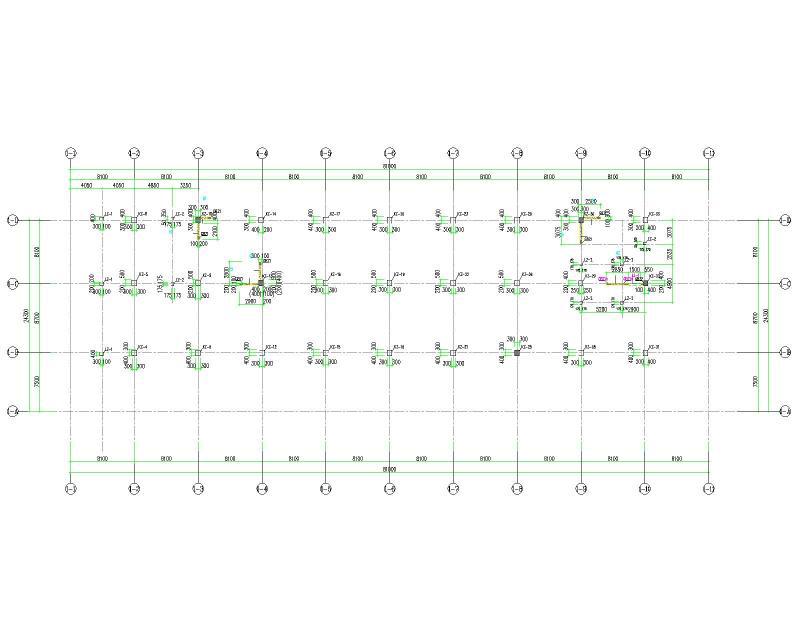

  • 屋面标高墙、柱平面布置图
    屋面标高墙、柱平面布置图

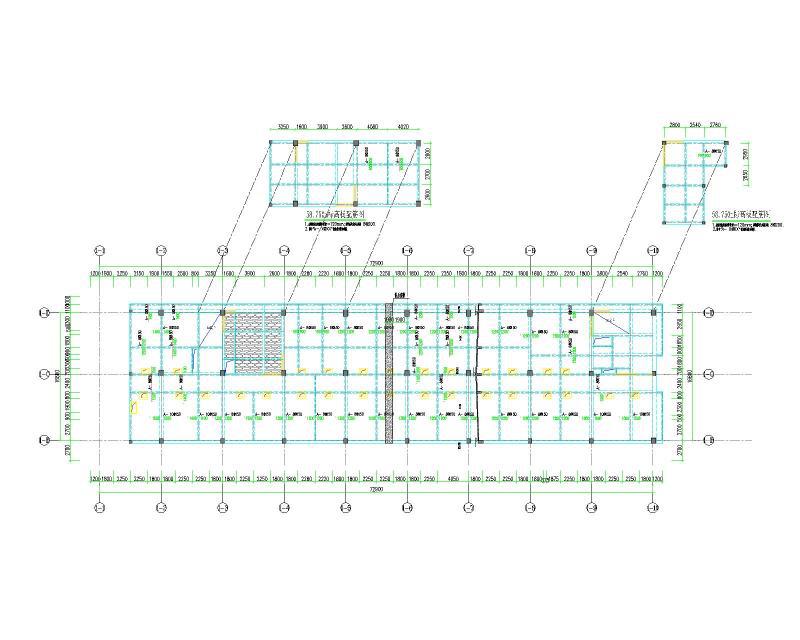

  • 屋面层(55.750m)板配筋图
    屋面层(55.750m)板配筋图

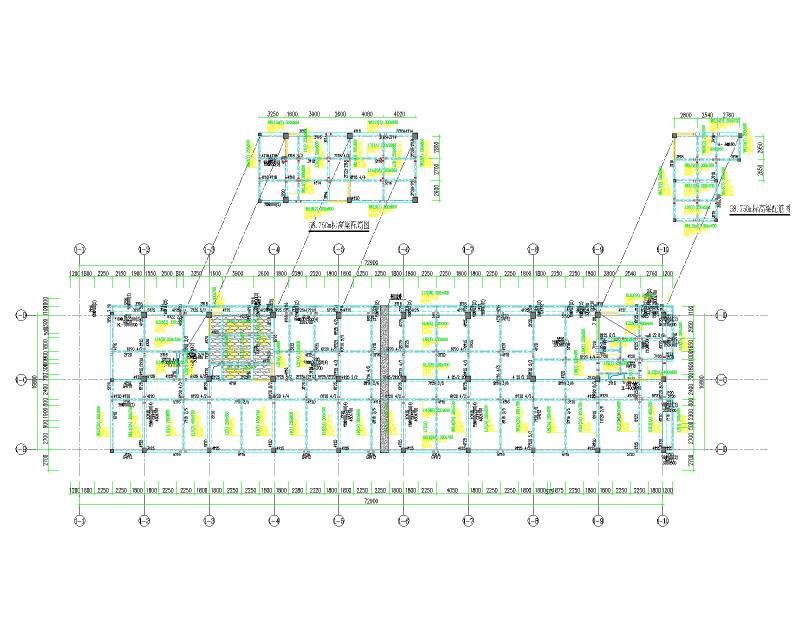

  • 屋面层(55.750m)梁配筋图
    屋面层(55.750m)梁配筋图
  • 标高墙、柱平面布置图
    标高墙、柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
