绿地新里城E区工程暖通施工图纸cad平面图及系统图
-
设计详细说明：有
-
建筑类别：商业
-
建筑高度类型：高层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：该项目为
贵州省绿地新里城E区工程
暖通施工图
2020
。抗震设防烈度为6度，本项目由地下室和地上酒店，公寓楼组成，地下一层，为汽车库及设备用房。
设计范围：通风系统、防排烟系统
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

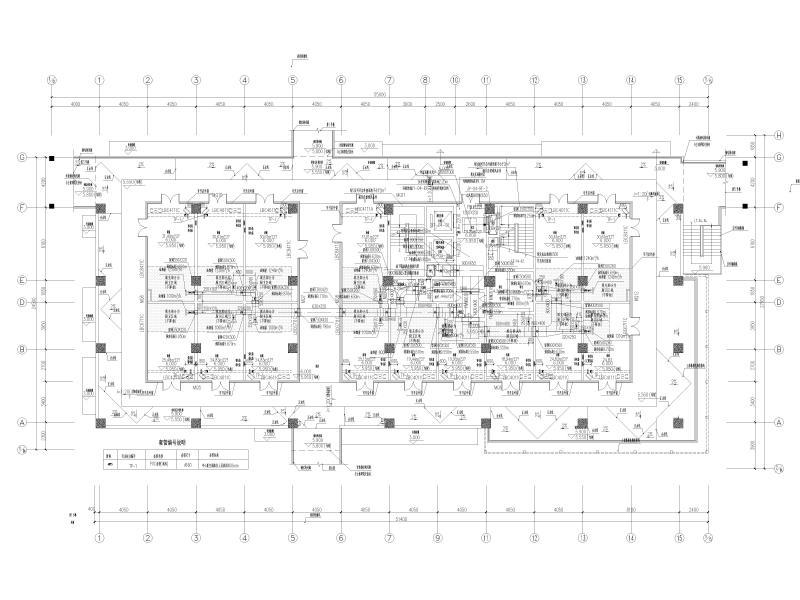

二层通风防排烟平面图 -

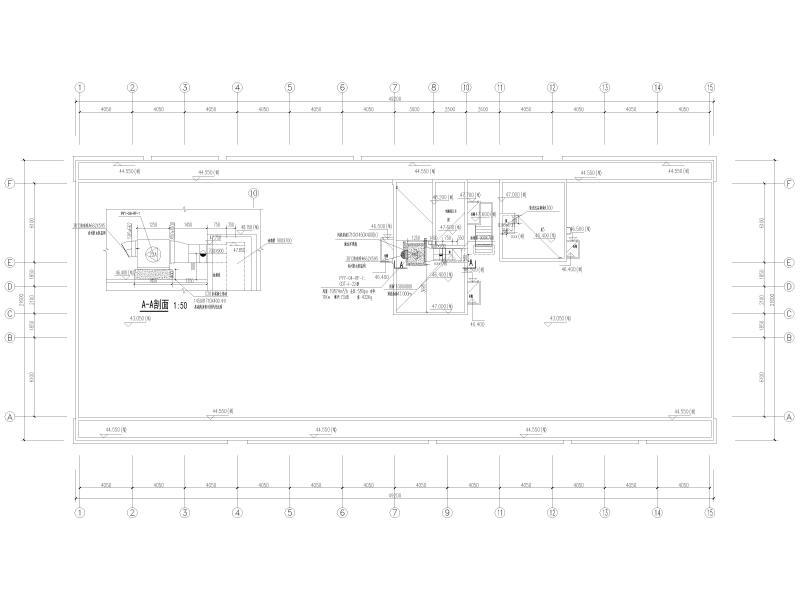

构架层设备布置平面图 -

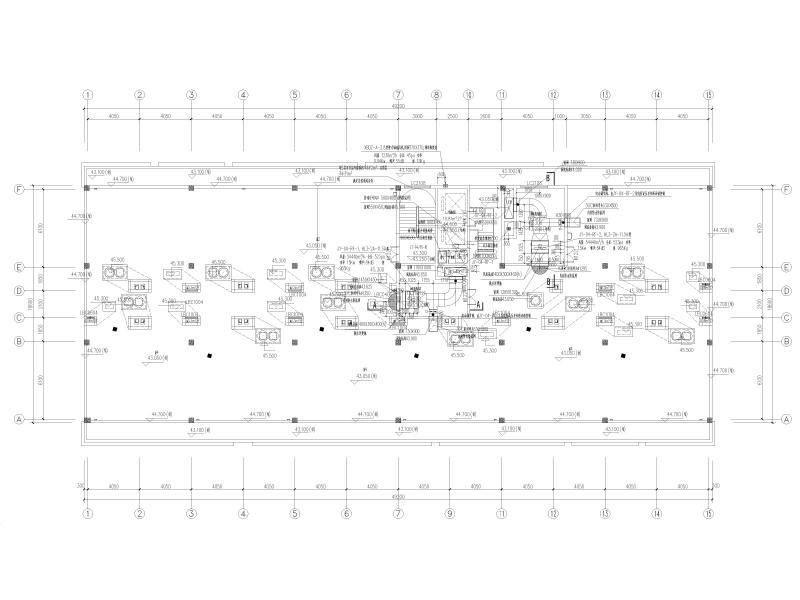

屋面层设备布置平面图 -

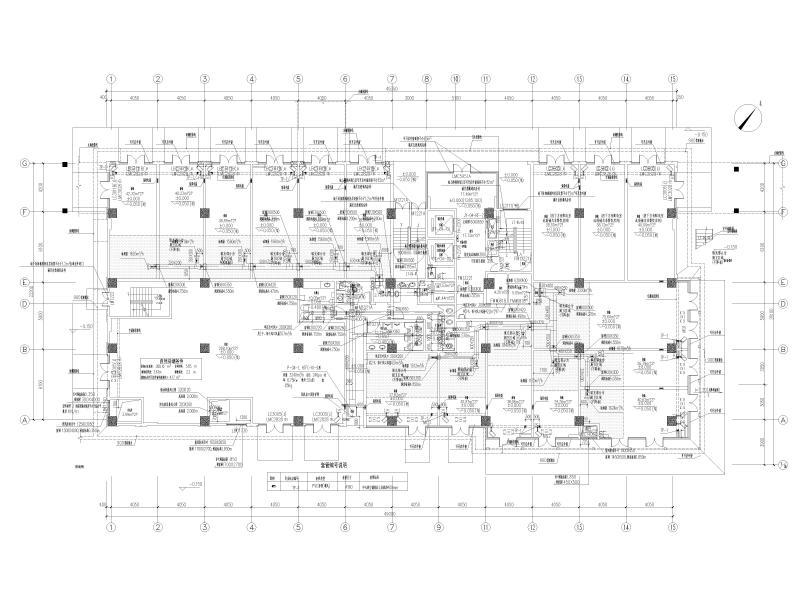

一层通风防排烟平面图 -

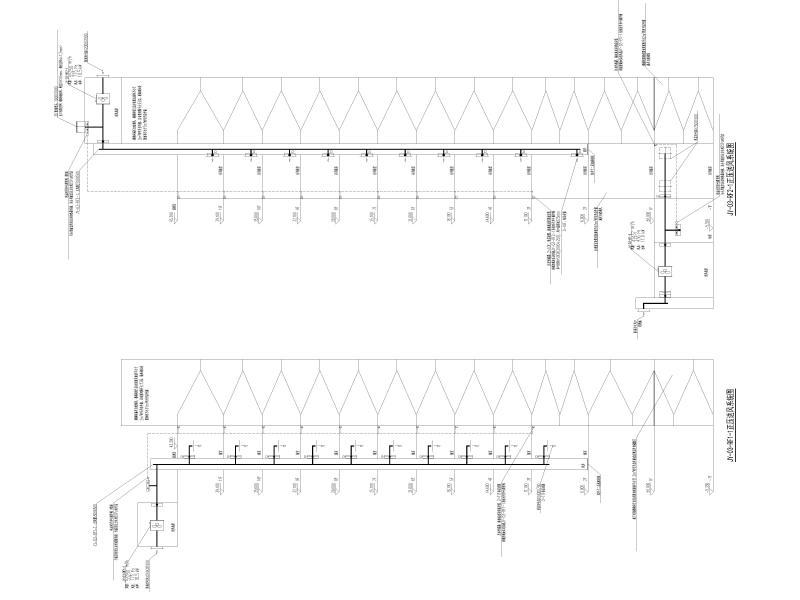

加压送风系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-25
- 评论次数：0
- 浏览次数：0
- 文件大小：12.58 MB
- 收藏次数：0
-
文件名称：
附件-996579878908575597.zip
