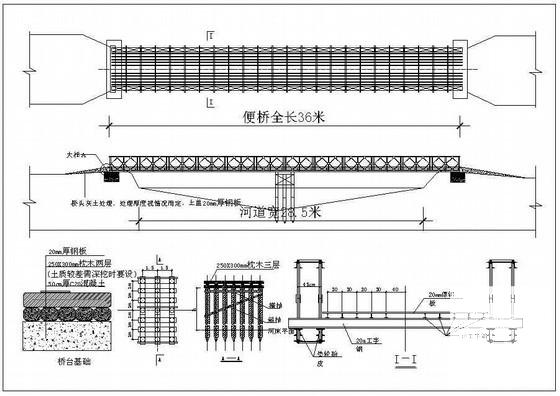

1、桥粱采用贝雷桁架桥，桁架梁采36米用两排单层、下部采用加强桁杆贝雷梁；贝雷梁之间用支撑架连接牢固；桥面横杆采用20b工字钢横跨在贝雷梁下横杆上（详见施工图）间距1.5米，工资钢要于贝雷横杆固定牢固；桥面纵杆采用10号工字钢，工资钢布置参图纸；横纵杆要连接牢固无滑动，严格控制间距，纵杆工字钢端头至横杆距离要大于40厘米；桥面采用15mm厚钢板铺装，钢板与工字钢可以用螺栓连接也可以是点焊连接；桥面板上每各20cm采用直径14mm的螺纹钢焊制一道防滑条。本桥为零时施工便桥设计荷载40吨;桥净宽3.5米。
