3层框架结构制药厂研发制剂楼含计算书cad平面布置图及剖面图

  • 建筑类别:科研,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件为: 三层框架结构制药厂研发制剂楼含计算书2019 格式为CAD+PDF双版本,。
一、资料目录:
  • 结构设计总说明,基础平面布置图,柱平面布置图,一层梁平面配筋图,二层梁平面配筋图, 三层梁平面配筋图, 屋面层梁平面配筋图,出屋面层梁平面配筋图,楼梯详图,屋面层板配筋图,二~三层板配筋图,等10张。
二、项目概要:
  1. 该项目为制药产业园研发制剂楼,根据建筑使用功能的重要性,该项目建筑抗震设防类别为标准设防类(丙类)。该项目主体结构为地上三层结构,建筑设计结构形式为钢筋混凝土框架结构,建筑总高度20.10m,无层地下室。
  2. 该项目结构的设计合理使用年限为 50年。基本风压 Wo = 0.30KN/平方米, 基本雪压 Wo = 0.25KN/平方米, 抗震设防烈度为六度(1组、0.05g),建筑结构安全等级为二级。根据工程地质勘察报告,场地为 II类场地,地基基础设计等级为丙级。
  3. 该项目场地地段为抗震一般地段。建筑抗震设防类别为:标准设防类(丙类)。主体结构框架的抗震等级为:四级。建筑耐火等级为:二级。地面以上室内环境类别为一类,特征周期:0.35s,结构阻尼比:5%,多遇地震影响系数最大值:0.04。地面以上环境类别为一类,±0.000以下、用水房间及露天环境为二a类。裂缝控制等级:三级。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

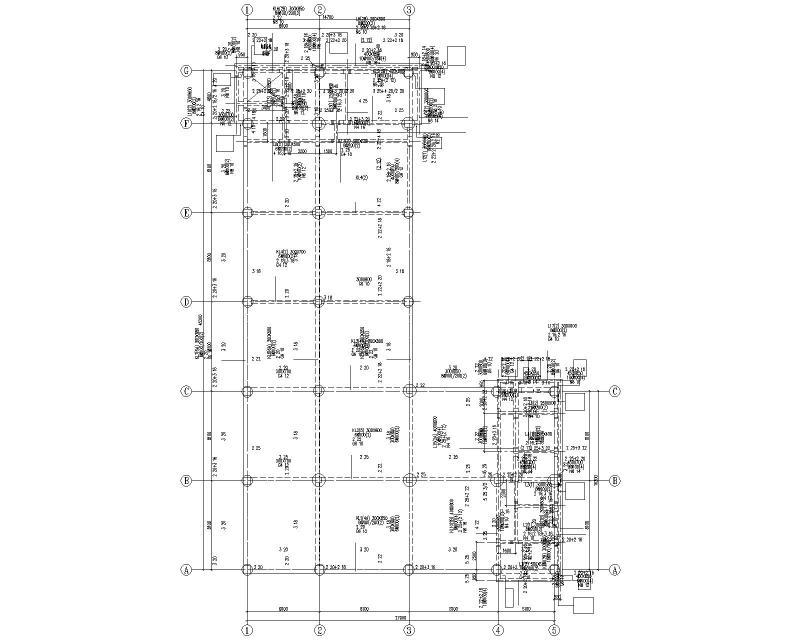

  • 一层梁平面配筋图
    一层梁平面配筋图

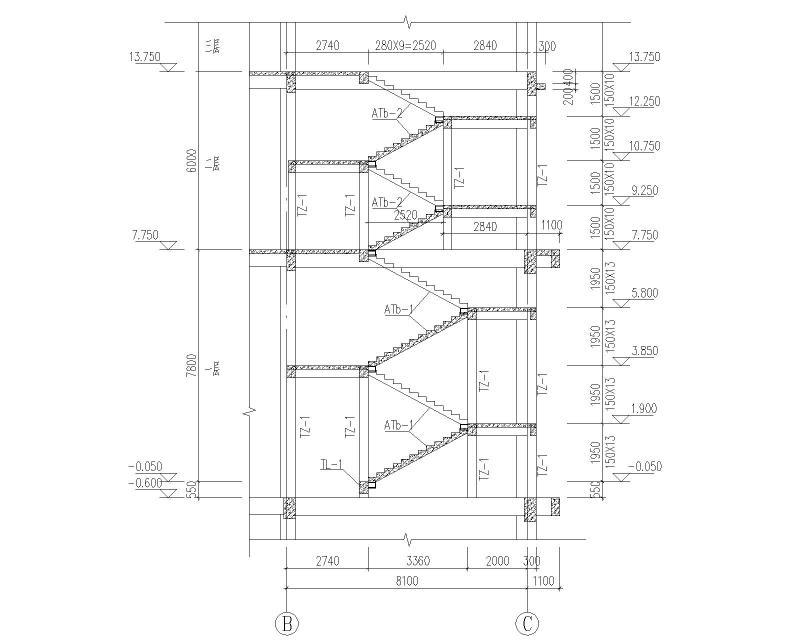

  • 楼梯剖面图
    楼梯剖面图

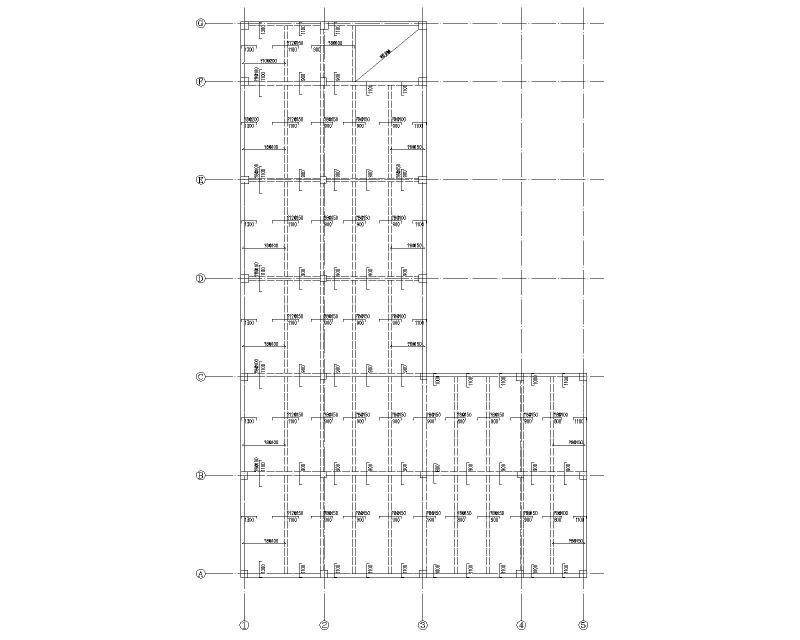

  • 屋面层板配筋图
    屋面层板配筋图

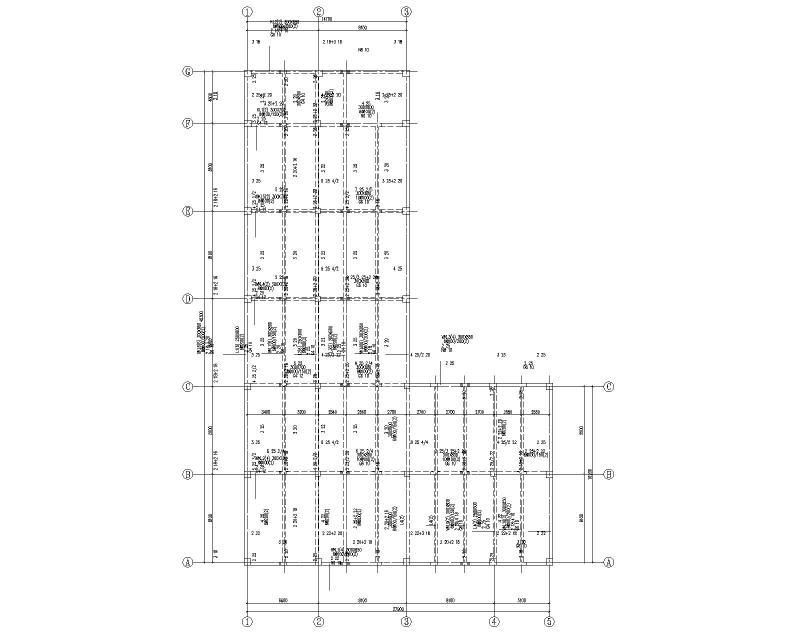

  • 屋面梁平面配筋图
    屋面梁平面配筋图

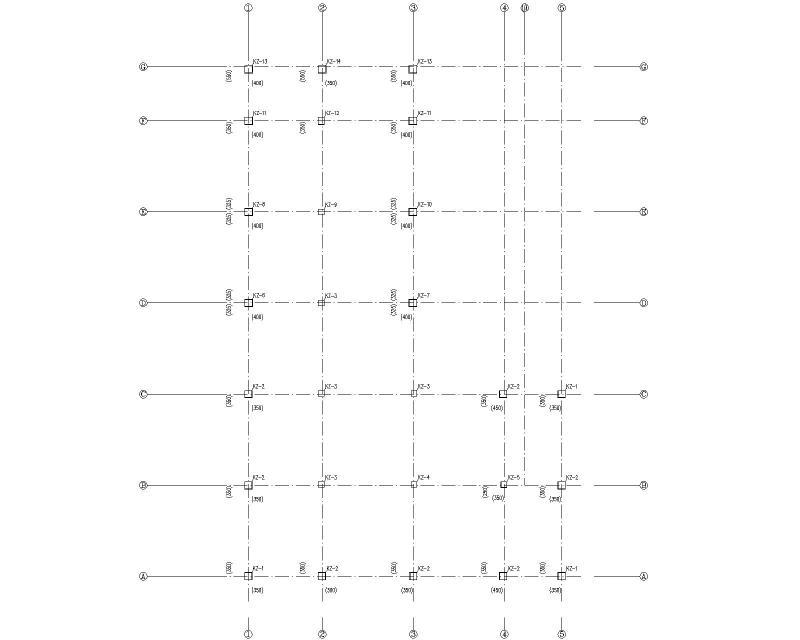

  • 柱平面布置图
    柱平面布置图
  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
