街道排水管道工程提升改造项目大样图cad平面图

设计总说明

道路排水平面图

道路纵断面图

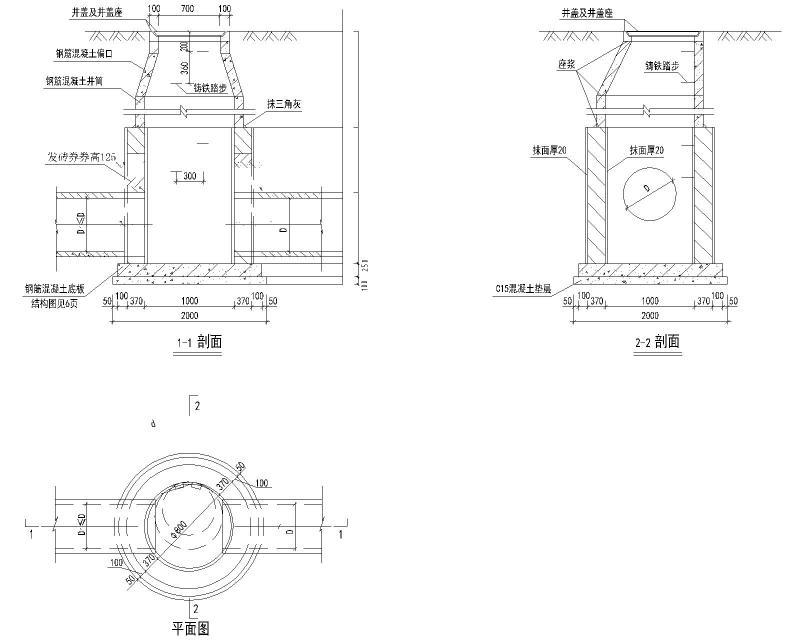

检查井施工大样图

图示及主要工程量清单

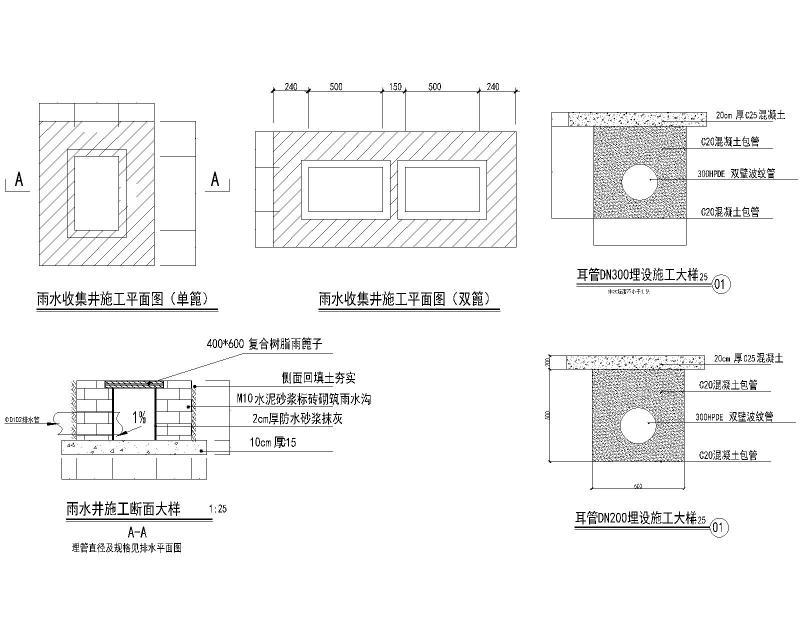

雨水井及耳管施工大样图

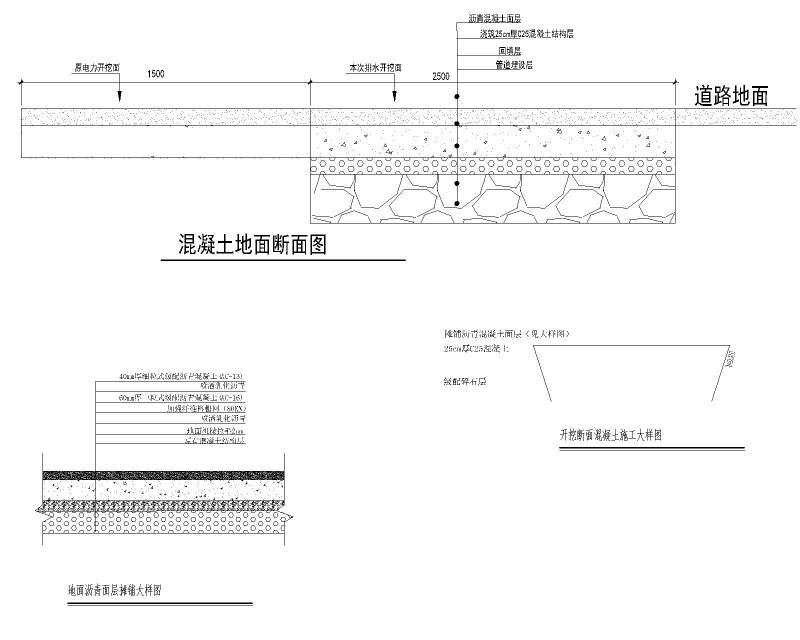

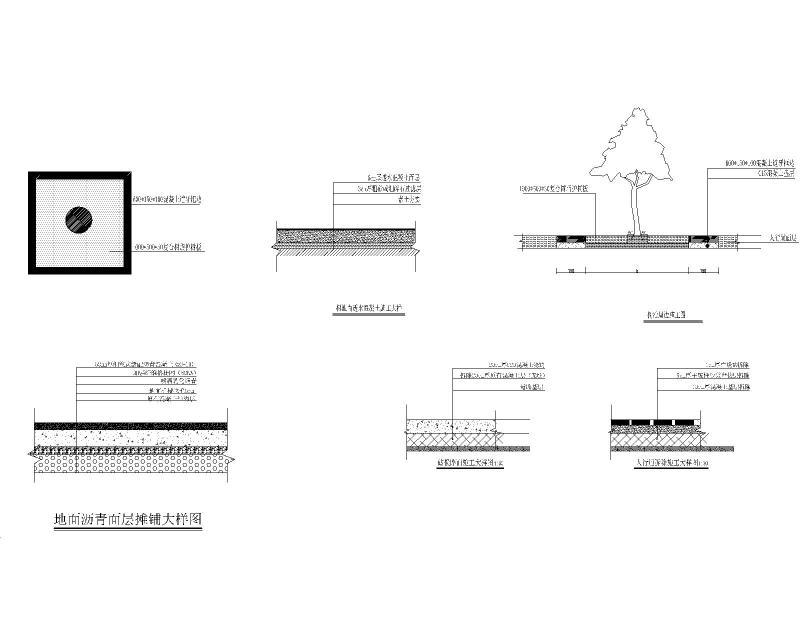

路面施工大样图

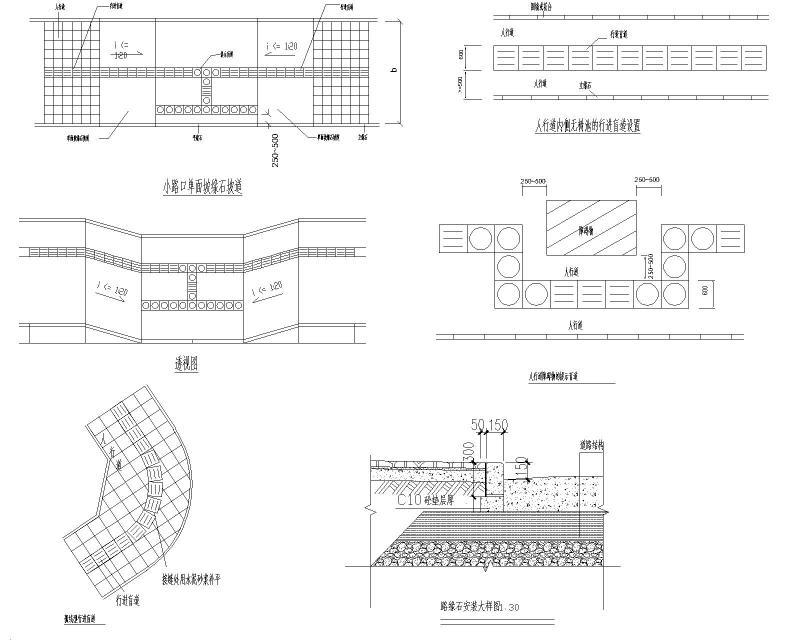

道路改造平面图

该项目设计为某市建设路(玻璃厂至人民医院)排水管道工程，根据远期规划及排水现状,拟新建雨水管道排放雨水。该项目雨水管道总长213.3米,敷设在建设路道路中心线左侧2.5m处，同时在中部低洼地带设置多个雨水收集井，分别排至主管道内。

沟槽按人工开挖计，施工时如采用机械开挖应预留20cm人工清槽。由于当地处于湿陷性黄土地区，各类井及管道基础之下采用局部灰土垫层法处理。

设计检查井周围均采取加固措施，检查井周围50cm范围内用绝配碎石回填。回填至路床标高，并分层夯实，沥青混合料面层下井口周围30cm范围内浇注25cm厚C25砼。
