抗肿瘤基地公用工程暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 建筑设计面积:841.08平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 项目所在地:贵州
项目概要:该项目为 贵州省抗肿瘤药产业化基地公用工程 暖通施工图 ;本子项为单层丙类2项厂房。建筑设计使用年限:50年(二级)建筑物分类:建筑等级为二级,耐火等级为二级,抗震设防烈度六度。建筑规模:基底建筑面积675.00平方米,总建筑面积为841.08平方米。建筑层数和建筑总高度:建筑层数为地上1层、地下局部1层,室内外高差0.3,米建筑高度为5.80米。
设计范围:通风、防排烟系统设计;锅炉房系统设计;空调系统预留设计
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

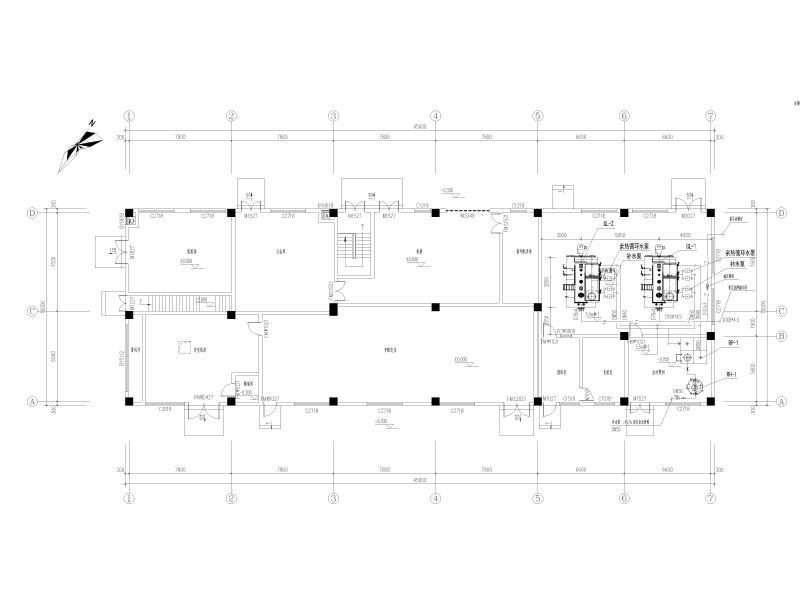

  • 一层锅炉房设备布置平面图
    一层锅炉房设备布置平面图
  • 一层锅炉房设备管线平面图
    一层锅炉房设备管线平面图

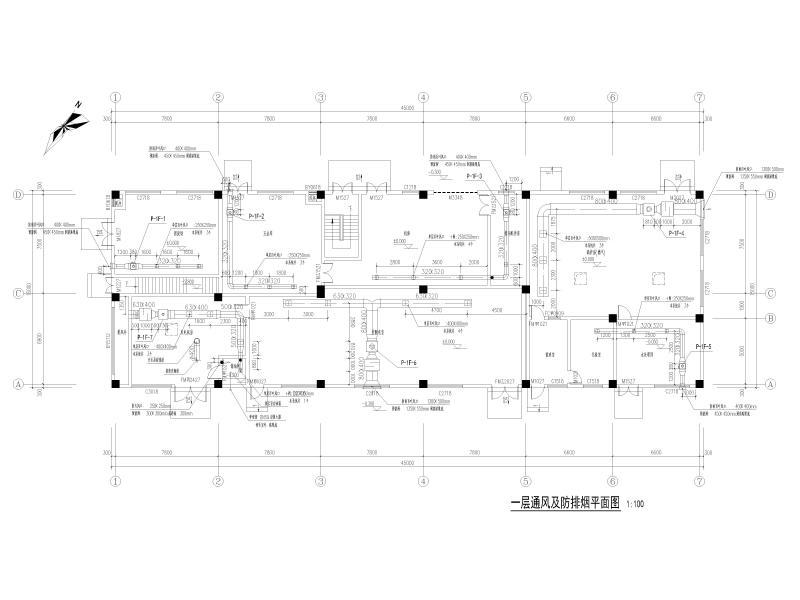

  • 一层通风及防排烟平面图
    一层通风及防排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
