多层框架结构中心养老院结构施工图纸cad平面布置图

  • 建筑类别:住宅,医疗,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:一级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:27张
  • 设计年代:近代
该附件为: 多层框架结构中心养老院结施 格式为CAD,。
一、资料目录:
结构设计总说明,柱平面布置图,标高模板图,标准层模板图,屋面标高板配筋及模板图,标高梁配筋图,屋顶标高梁配筋图,等27张。
二、项目概要:
  1. 本建筑层数:-1+6层,建筑檐口高度:22.800m,房屋使用功能:敬老院。结构体系:框架结构。
  2. 基本风压W0=0.30KN/平方米 (n=50年),基本雪压W=0.20KN/平方米 (n=50年),地面粗糙度B类。环境类别:地下室外墙及地下室底板.地下室顶板的室外部分构件为二a类构件;屋面露天构件为二a类,其余室内构件为一类。
  3. 抗震设防烈度6度,设计特征周期0.35s,设计地震分组第一组,水平地震影响系数最大值0.04,设计基本地震加速度值0.05g,建筑场地类别Ⅱ类。
  4. 建筑耐火等级:一级。主要构件耐火极限(柱:3.0h,梁:2.0h,板、疏散楼梯:1.5h,电梯井的墙:2.0h)。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

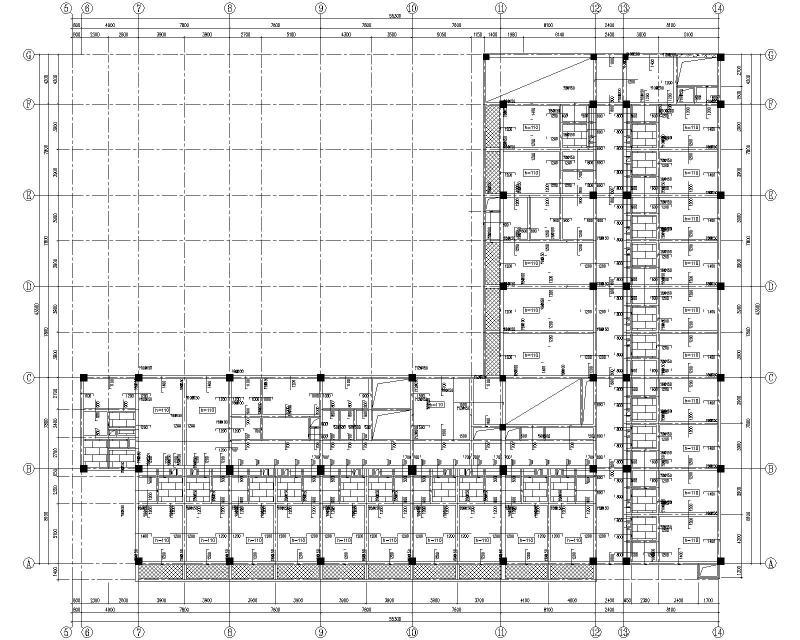

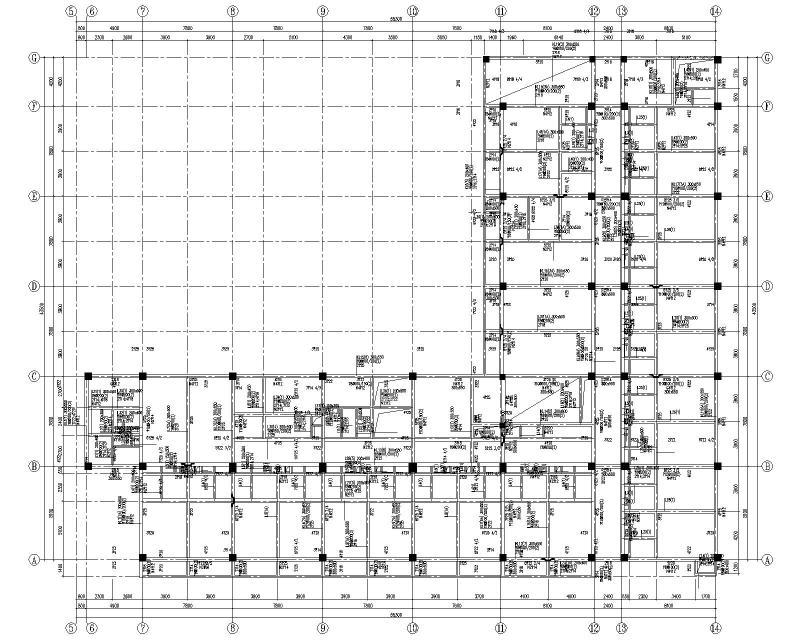

  • 标准层梁配筋图
    标准层梁配筋图

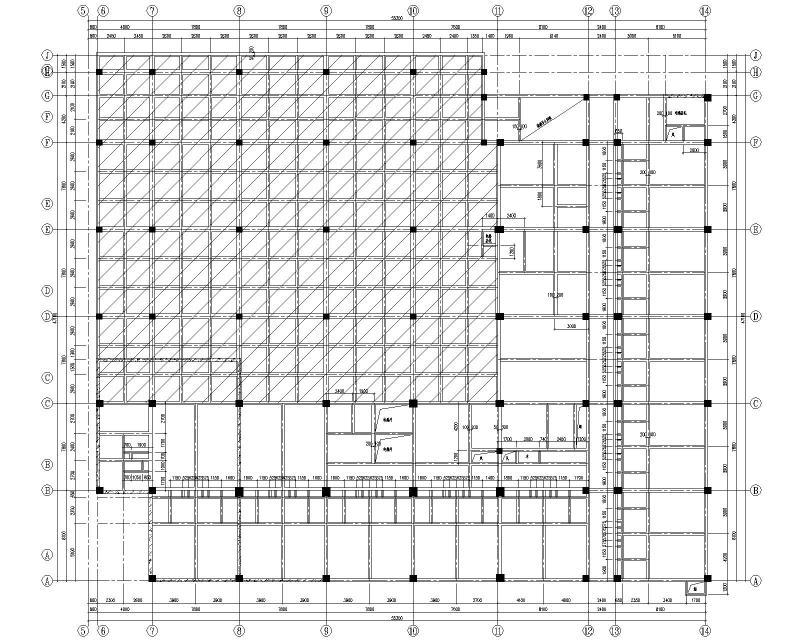

  • -0.050标高模板图
    -0.050标高模板图

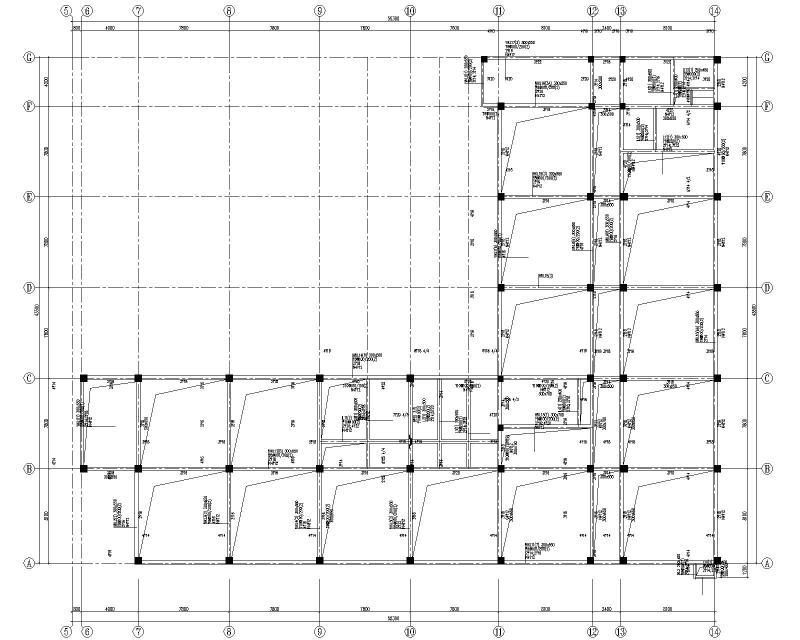

  • 标准层板配筋图
    标准层板配筋图
  • 标准层模板图
    标准层模板图
  • 屋顶标高梁配筋图
    屋顶标高梁配筋图
  • 柱平面布置图
    柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
