自来水厂管网工程给排水施工图纸cad平面图及系统图

  • 类型:自来水厂
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:10-20张
设计总说明:该项目为 给水厂管网工程 给排水施工图 ;水厂总设计规模10万吨/天,一期规模5万吨/天。清水池底标高为420.8m,近期出厂主管为DN900球墨铸铁管,敷设至国道附近分为南北两线各一根DN700球墨铸铁管。南线高程较低,可由清水池自流供水无需加压。而北线中途多级加压方能供水。
设计内容: 工程红线范围内室内外生活给排水、雨水系统。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 二层给排水平面图
    二层给排水平面图

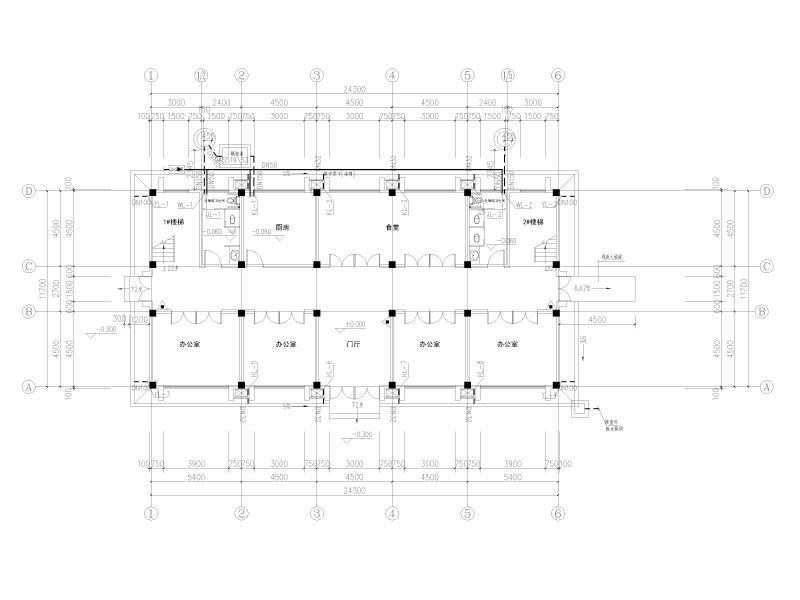

  • 一层给排水平面图
    一层给排水平面图

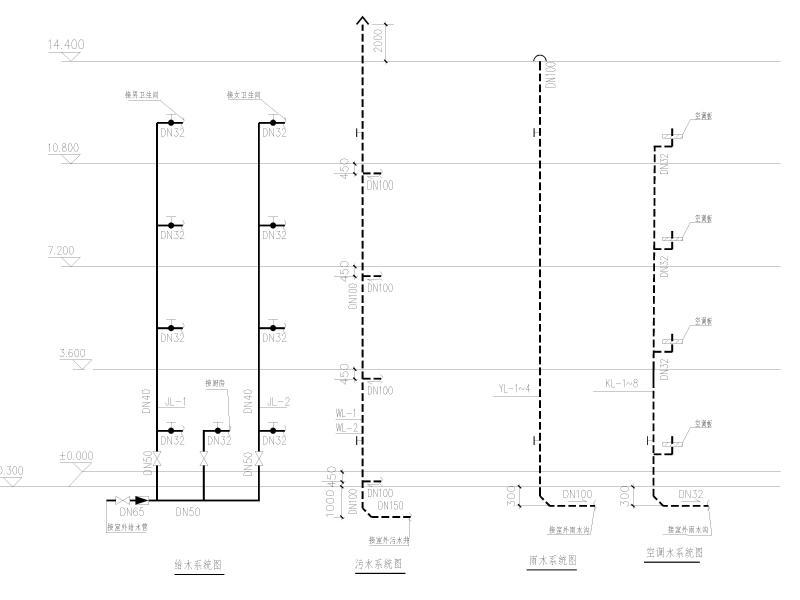

  • 综合管理用房给排水系统图
    综合管理用房给排水系统图
以上是部分截图,请下载附件后查看完整高清内容
