3#场馆挡土墙施工大样图cad立面图及正立面

该附件为: 温泉旅游城边坡支护工程施工图CAD, 格式为CAD,。
一、挡墙设计详细说明:
  1. 本图尺寸除高程以米计外,其余均以毫米计。
  2. 挡墙墙身及基础采用C20片石混凝土,片石混凝土中片石的数量不能大于15%,片石砼与墙身浆砌块石的接合面,应在片石砼中埋入直立块片石,以提高墙身的水平抗剪强度,墙背回填干砌片石。片石强度不低于MU30,要求平、纵、横三面均齿缝砌筑。
  3. 挡墙必须进行分段开挖,开挖长度不得大于10m,两段落间设伸缩缝或沉降缝,缝宽2cm,缝内填沥青麻絮。
  4. 在高出地面30cm以上,设置φ100PVC泄水孔,孔眼间距为200cm,上、下,左、右交错设置。下排泄水孔底部通铺一层30cm厚的粘土层,并夯实,以防水分渗入基础;泄水孔进入口部分设置粗粒(1~3)cm、碎石(5~6)cm反滤层,以防孔道淤塞。
  5. 墙背填料内摩擦角不小于35度,应选用透水性良好的材料。
  6. 在斜坡地段,趾部埋入一定深度和距地面水平宽度必须满足有关规定。
二、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

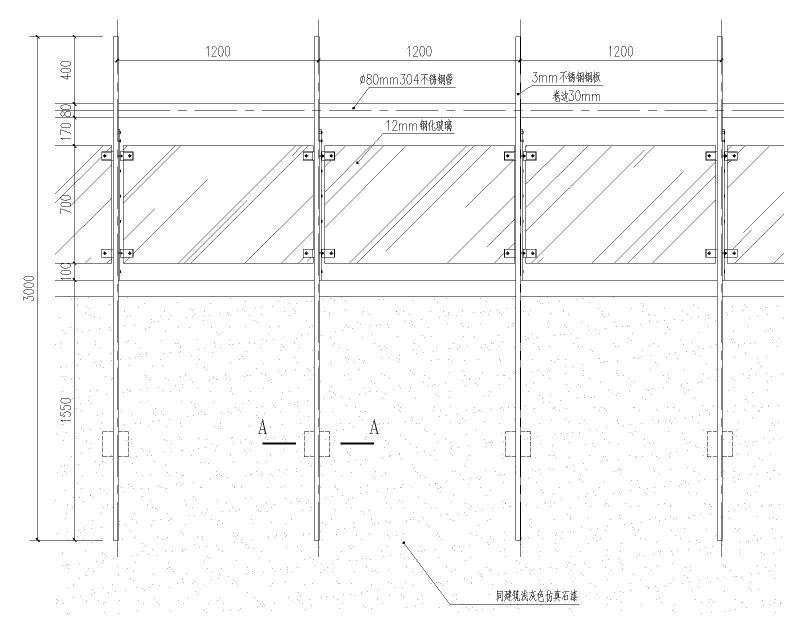

  • 栏杆装饰板正立面图
    栏杆装饰板正立面图

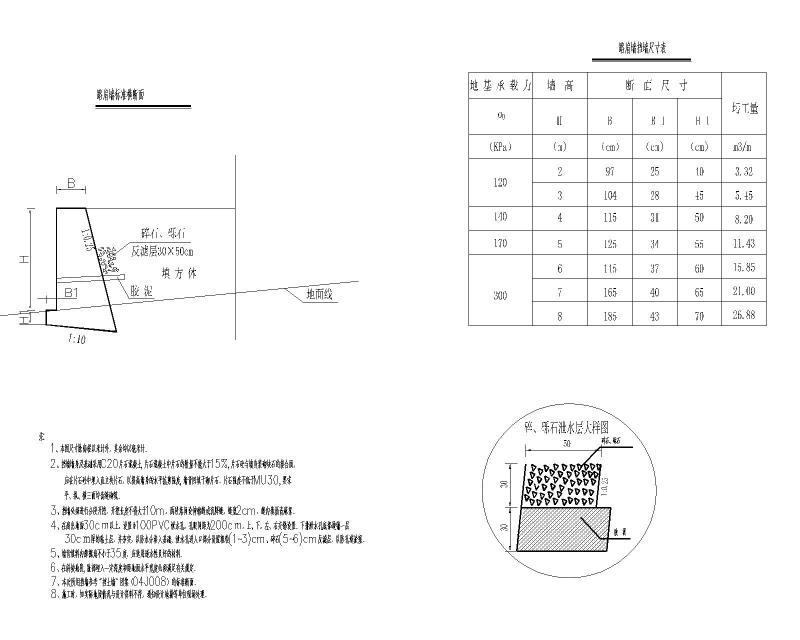

  • 挡墙大样图
    挡墙大样图

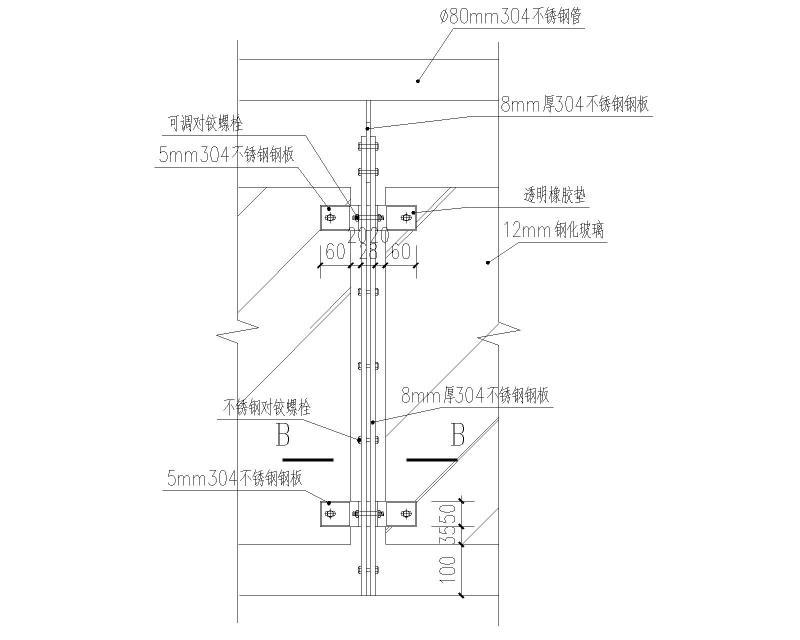

  • 栏杆立面详图
    栏杆立面详图
以上是部分截图,请下载附件后查看完整高清内容
