国内酒店13层电气施工图纸cad平面图及系统图
国内酒店13层电气施工图纸cad平面图及系统图
-
建筑类别：酒店
-
建筑设计面积：10920平方米
-
建筑地上层数：13层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：二级,三级
-
防雷等级：第三类
-
接地方式：TN-S
-
强电设计：电气照明,建筑物防雷,接地安全
该附件为北京酒店十三层
电气施工图
一 项目概要
北京金宝店全季项目结构十三层,装修建筑面积约10920m2。酒店大堂位于一层,八至十三层为客房,
共计234套。
二、设计范围:照明配电系统、防雷与接地系统。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

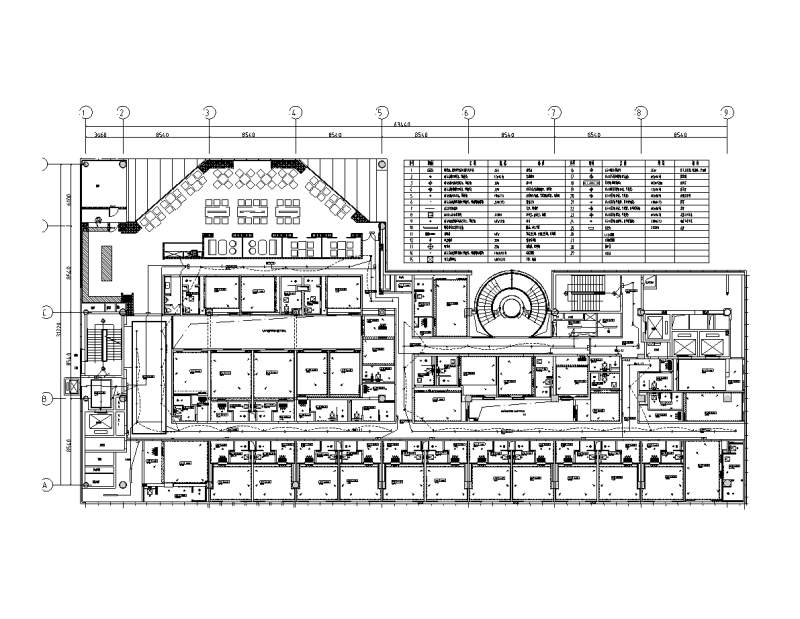

八层动力插座布置图 -

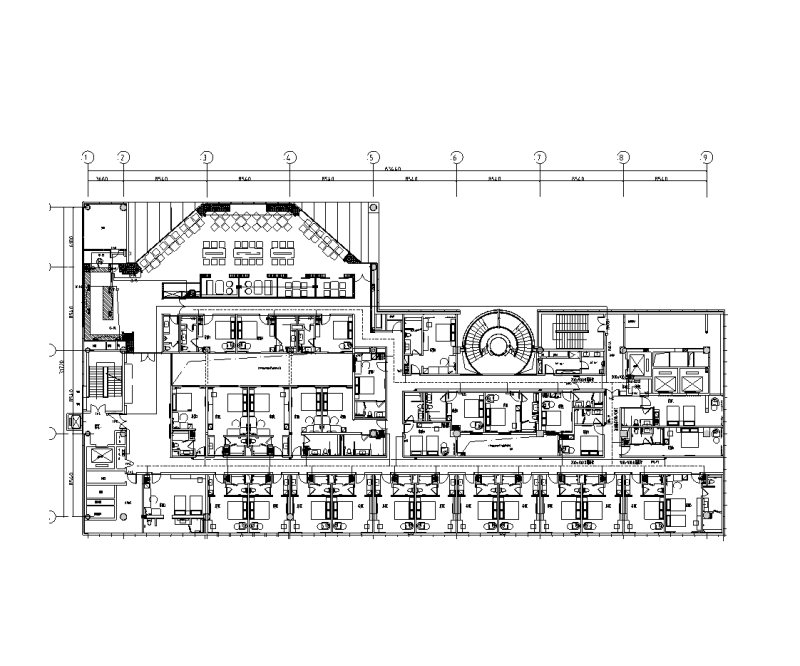

八层照明布置图 -

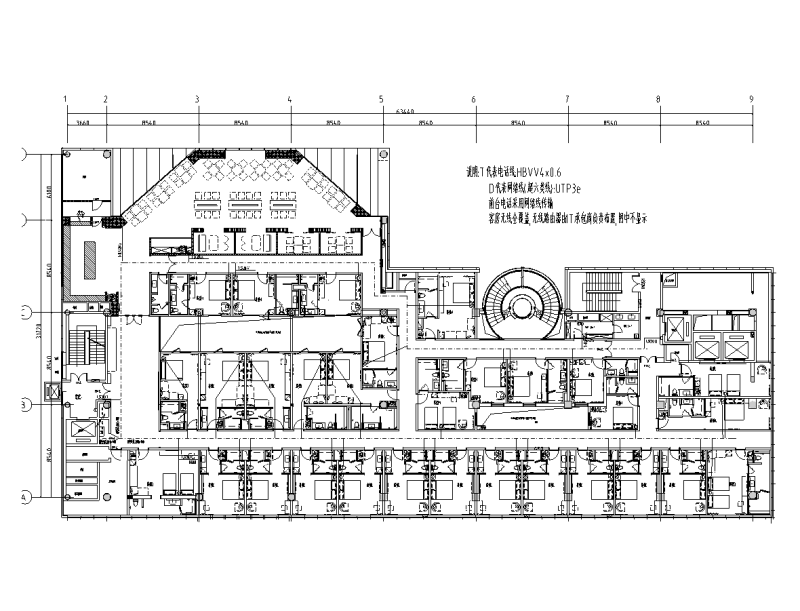

八层综合布线平面图 -

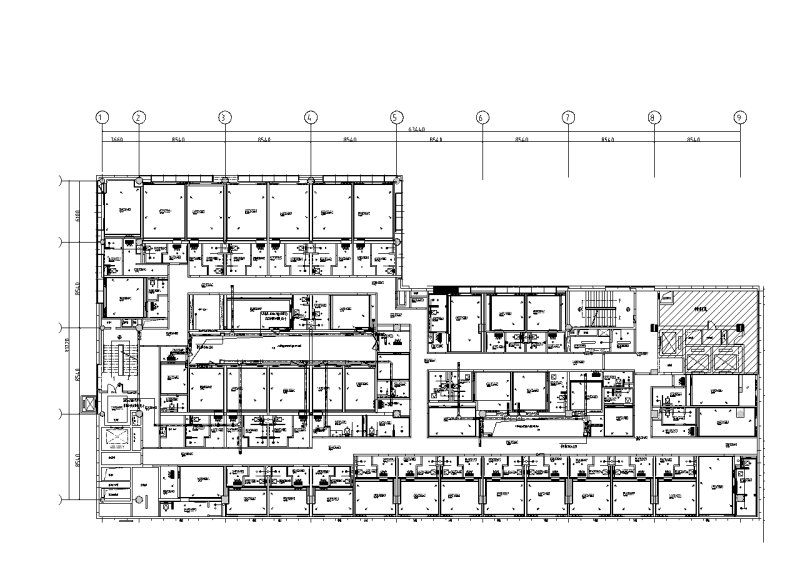

十层排风布置图 -

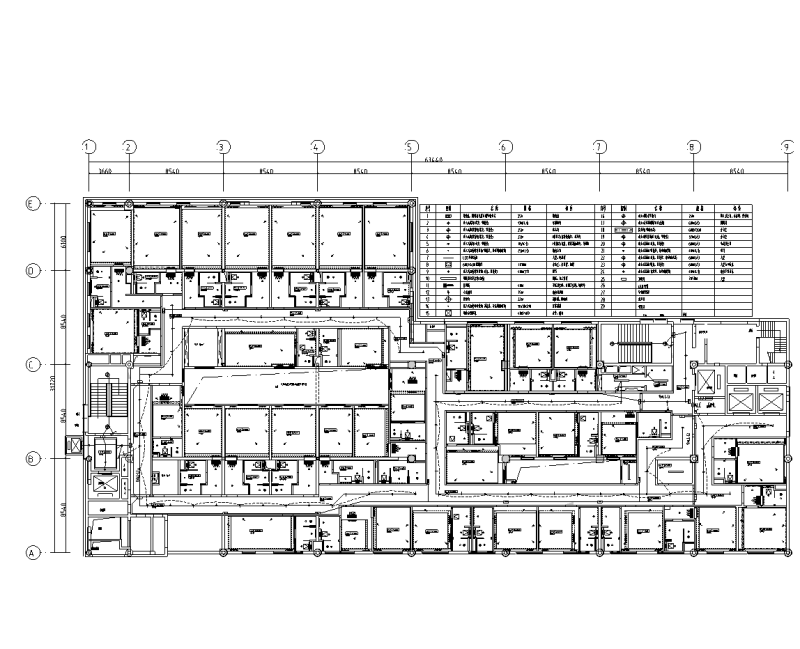

十三层照明布置图 -
配电系统图一 -
十二层有线电视
-
有线电视总系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-09-16
- 评论次数：0
- 浏览次数：0
- 文件大小：11.58 MB
- 收藏次数：0
-
文件名称：
附件-996897977779655758.zip
