海多层综合服务中心电气施工图纸cad平面图

  • 建筑高度类型:多层建筑
  • 建筑设计面积:27167平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:低压配电,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统
建筑概况上海多层综合服务中心 电气施工图
一、项目概要:
1、项目名称:临港奉贤园区综合服务中心。
2、建设地点:上海临港奉贤经济发展有限公司。
3、建筑用途:1#楼(居委会、邮政支局)、2#楼(社区医院、菜场、健身活动室等)、地下室(设备用房、车库兼人防)。
4、建筑概况: 项目建设用地总面积 16373.8平方米,总建筑面积27167.6平方米,建筑最高高度30米。
5、项目性质: 1#楼为二类高层建筑、2#楼为多层建筑,其中社区医院非综合医院(不设病床),仅为普通门诊社区卫生服务医院。1#楼与2#楼均为一般环境。
二、设计范围:
1、配电系统;
2. 动力系统;
3. 照明系统;
4. 防雷与接地系统;
5. 火灾自动报警与消防联动控制系统;
6. 综合布线系统;
7. 视频监控系统
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

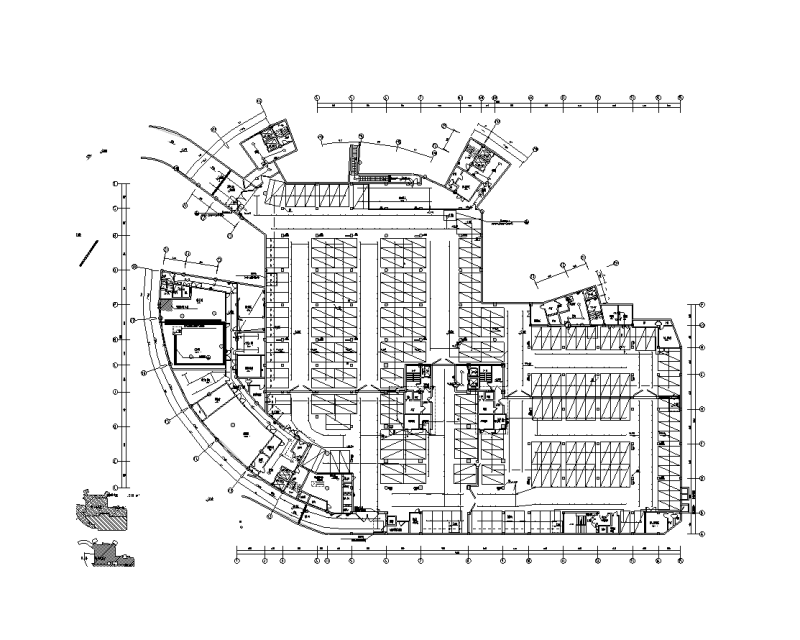

  • 地下一层电力平面图
    地下一层电力平面图

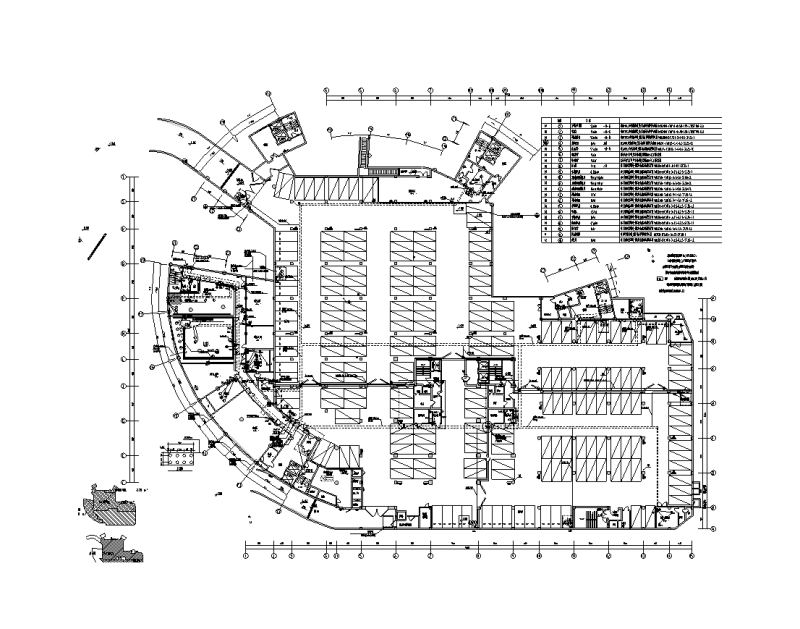

  • 地下一层火灾自动报警平面图
    地下一层火灾自动报警平面图
  • 地下一层照明平面图
    地下一层照明平面图

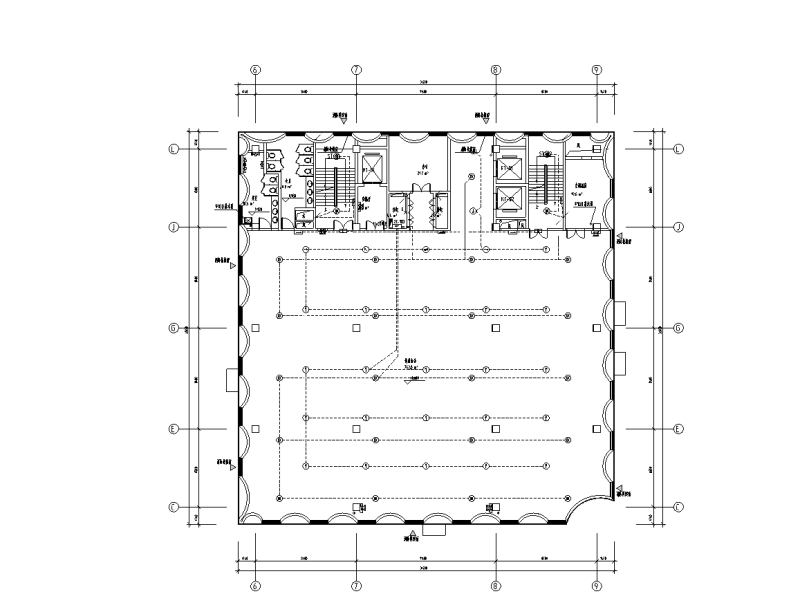

  • 三层应急照明平面图
    三层应急照明平面图

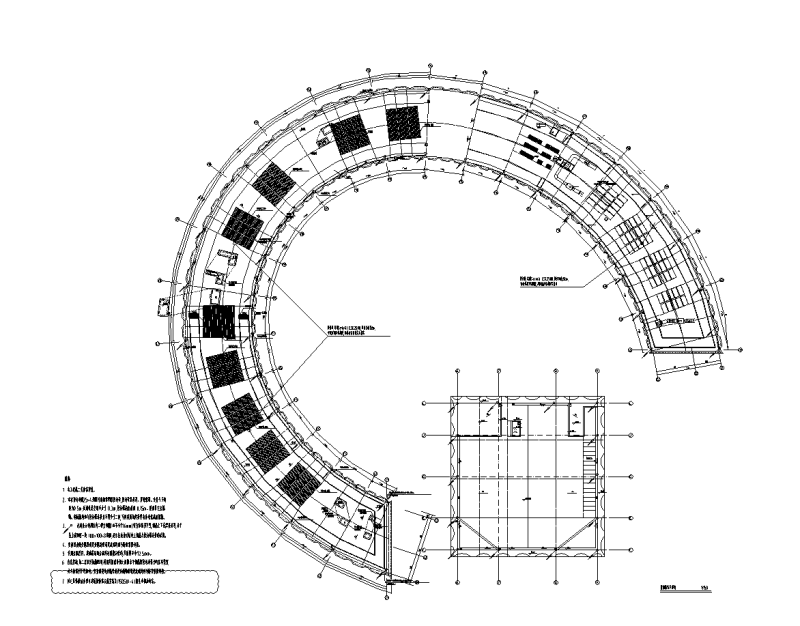

  • 屋顶防雷平面图
    屋顶防雷平面图
  • 10KV高压系统图
    10KV高压系统图
  • 低压配电系统图一
    低压配电系统图一
  • 智能防雷预警系统图
    智能防雷预警系统图
以上是部分截图,请下载附件后查看完整高清内容
