12层办公综合楼全套水CAD图纸(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 给排水设计施工说明 　　一. 给水系统: 　　1. 用水量80L/人.日.给水由室外市政管网与水泵水箱联合供给, 　　2. 给水: 一~四层由市政管网供水,五层以上由屋顶水箱供水. 　　3. 给水管采用衬塑钢管,快接件连接.每层按规范设固定支架. 　　二.排水系统: 　　1. 雨,污水采用分流排水系统.污水由化粪池处理后.再排入污水管网 　　2. 管材:污水管及空调.雨水管均采用UPVC管,粘接.每层设伸缩节及阻火圈。按江苏省给水排水通用图集S9702施工.排水坡度采用标准坡度.室外雨污排水管采用HDPE高密度聚乙烯双壁波纹管. 　　三.消防系统:该项目为小高层办公楼,消防系统采用消火栓系统及自喷系统消防水泵房设在地下层内，十八吨消防水箱设在屋顶消防水量:室内为q=20l/s室外为q=20l/s火灾延续时间为二小时,自喷用水量为30L/S火灾延续时间为一小时,消防水池为435吨。

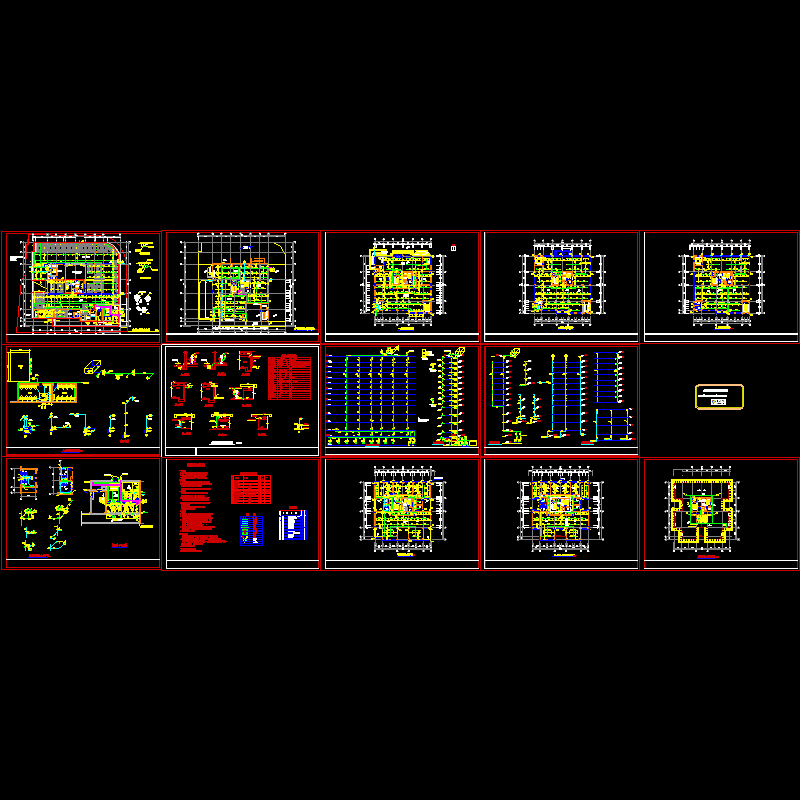

第 1 张图
