小区住宅给排水CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：39831平方米
• 建筑地上层数：11-18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：134张
• 设计年代：近代
• 地下室用途：人防
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 特殊系统：太阳能热水系统
• 大样节点：水箱

附件详情

建筑面积 39831 平方米，共三栋，建筑规模为 2 栋18层，1栋11层框架结构。该资料包含;1、2、3、楼给排水及消防施工图，小区室外管线施工图。

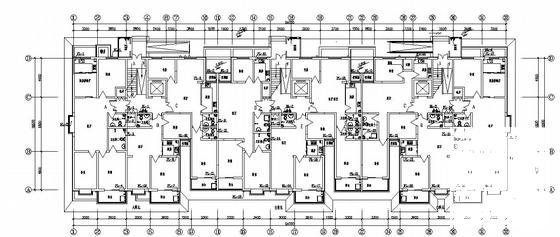

第 1 张图

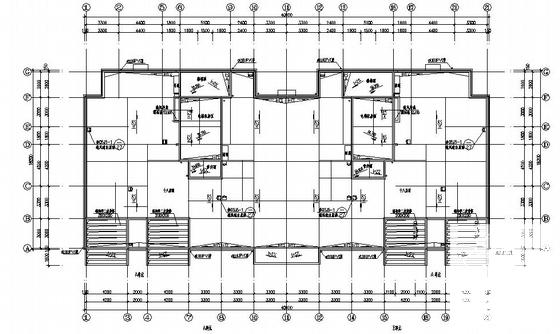

第 2 张图

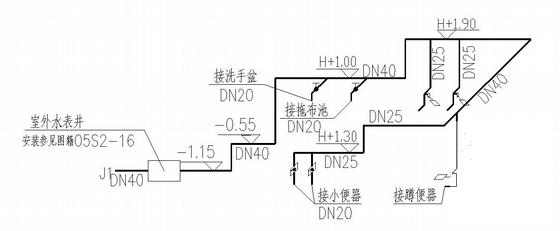

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
