压力钢管（明管）CAD施工图纸.dwg

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明为英文。 　　4.5m明管，水头180m，带支撑结构，两个月牙肋叉管（公切球直径5.4m），全长800多米。 　　说明：1.钢管制作安装必须严格按标书、《压力钢管制作安装及验收　规范》DL／T5017和相关文件执行；2.所有焊缝型式均为：“X”，δ≤20时，可采用单面坡口 双面成型，δ＞20时，须采用双面焊；3.钢管纵缝、岔管所有焊缝、凑合节环缝均为一类焊缝；4.安装后，所有管节纵缝须错开铅垂面和水平面30 相邻管节纵缝须错开400mm；5.钢管内、外壁防腐按标书要求执行；6.H点以上钢管外径为?4524mm；

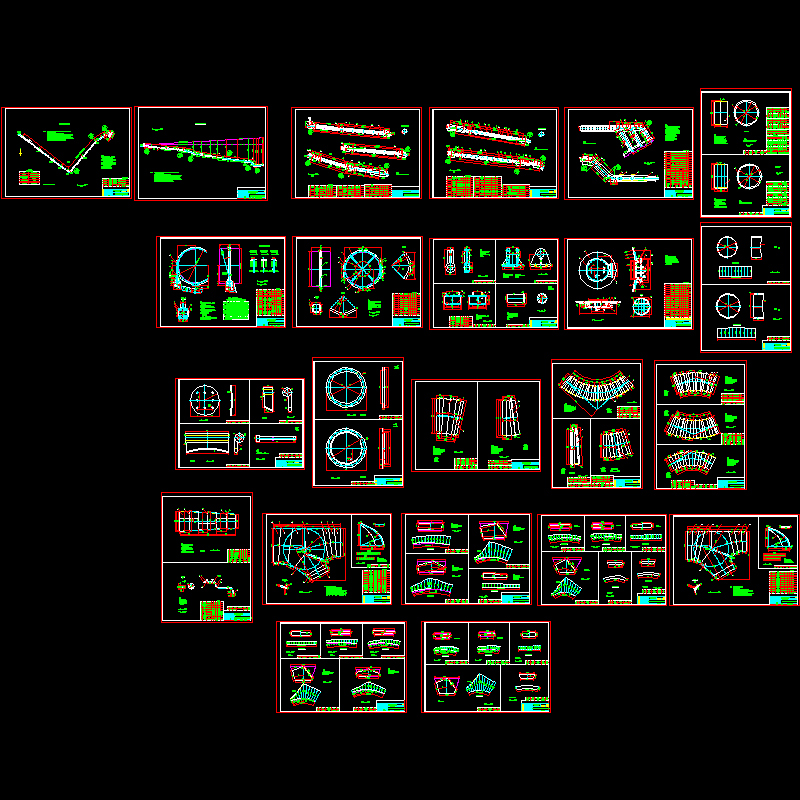

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
