[CAD]厂区采暖管网布置图纸(预制保温管).dwg

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

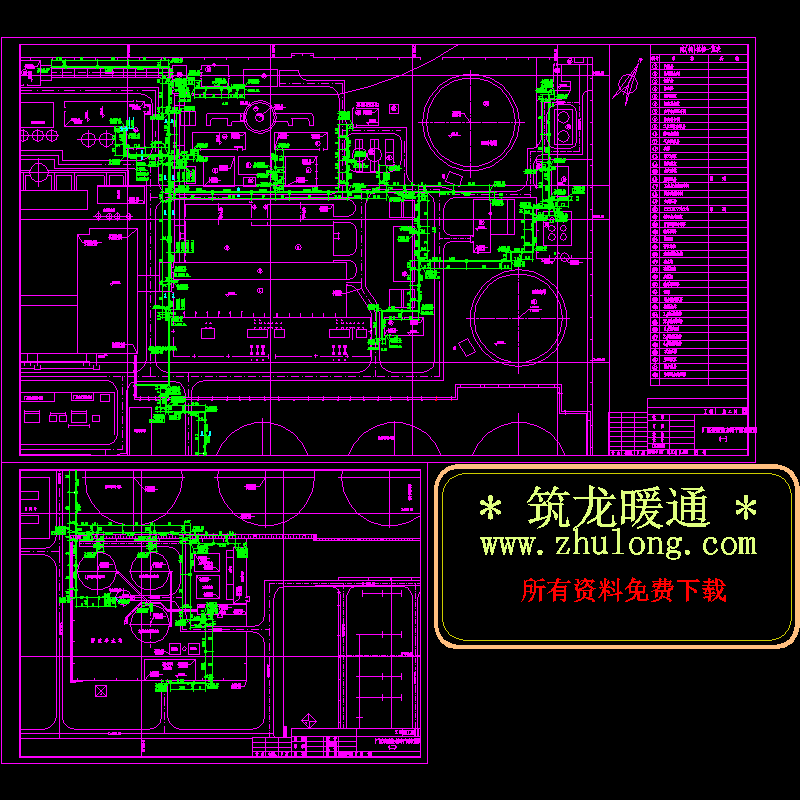

厂区采暖管网布置图纸 　　本厂区输煤系统采用蒸汽采暖,蒸汽参数为0.3MPa饱和蒸汽,入口接于主场房预留口,凝结水经厂区网返回主场房; 　　其它采用热水采暖,采暖供回水温度为110/70C. 　　采暖供回水管,保温采用预制保温管,保温材料为聚氨脂硬质泡沫塑料保温.保温层密度为60-80kg/m3,导热系数为<0.0027W/m*C,抗压强度为:>200KPa,厚度40mm.保护层为玻璃钢,玻璃钢厚度:2mm. 　　……
