【设计标准】 桥梁设计等级：四车道高速公路特大桥 设计行车车速：100Km/h。 桥面宽度：四车道桥面标准宽度26m，中间设2.0m宽中央分隔带，两边各设0.5m防撞护栏。主桥斜拉桥两边增设，桥面总宽度为30m。 桥面纵坡：<3% 桥面横坡： 2% 设计洪水频率：1/30 通航净空：最小净高24m，主通航孔双向航宽不小于460m，边通航孔单向航宽不小于204m 【桥面系】 1.防撞护栏：本桥计标行车速度100km/h，防撞护栏等级为PL3级。桥面防撞护栏采用金属梁柱式护栏，立柱采用ZG-25，标准间距为1875mm，横梁为Q235-C的方钢。横梁分二种规格，其尺寸为140×140×6及76×76×4，标准长度为3735mm，分别以125×125×5及65×65×4的套管相连，横梁在套管内留有15mm空隙。防撞护栏立柱底座板在工厂与桥面板焊接，底座板与立柱采用焊接连接。防撞护栏各部件在安装前应进行涂装，涂装方案与钢箱梁涂装方案相同，表面涂装颜色根据景观设计的要求确定。 2．主桥路缘石、挡水板、泄水管：主桥桥面横坡为2％，桥面纵坡为2.75%。在桥面两侧设置路缘石，在边缘防撞护栏处设置挡水板，路缘石、挡水板高175mm，路缘石在工厂与钢箱梁焊接。为满足桥面排水要求，在桥面两侧每隔7.5m设置一个直径为168mm的泄水管，泄水管在工厂与钢箱梁焊接。泄水管采用无缝钢管，应符合GB8162-87的要求。 3．照明灯柱底座：照明灯柱底座设置在风嘴横隔板上，承受有照明灯柱的风嘴横隔板两侧设置局部加劲肋，材质为Q345-D，灯座材质为Q235-C。灯柱底座各部件涂装方案与钢箱梁涂装方案相同。 共33张CAD图纸

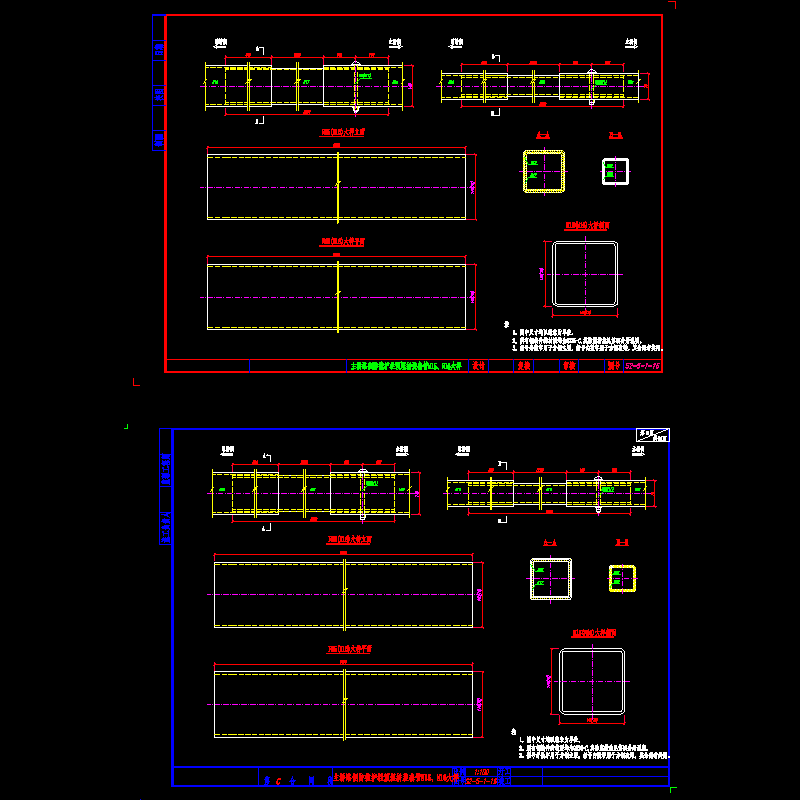

s2-5-1-16主桥路侧防撞护栏预埋平拼装套管n15,n16大样.dwg

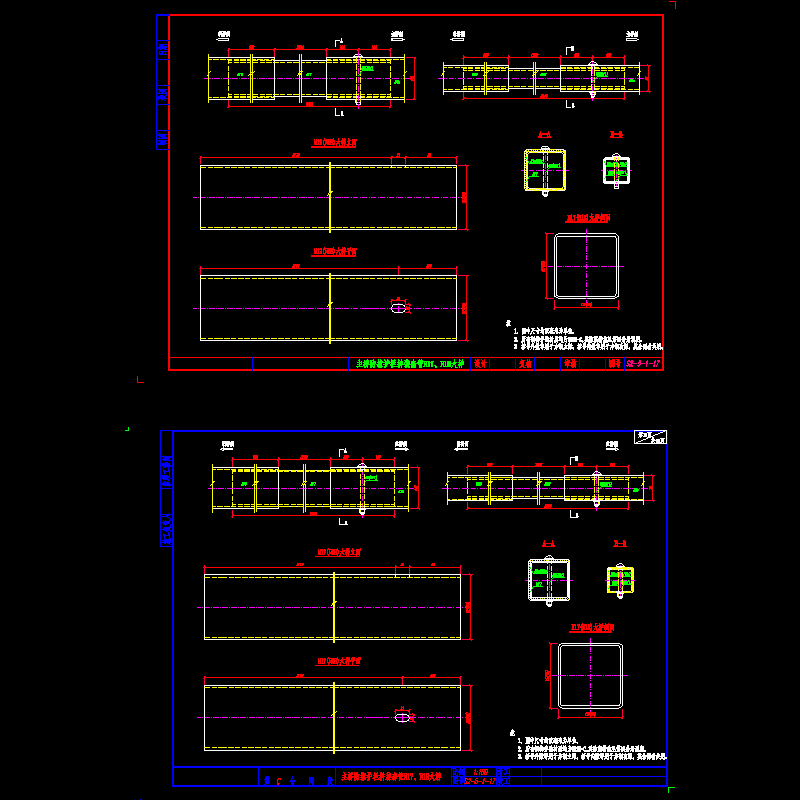

s2-5-1-17主桥防撞护栏拼装套管n17、n18大样.dwg

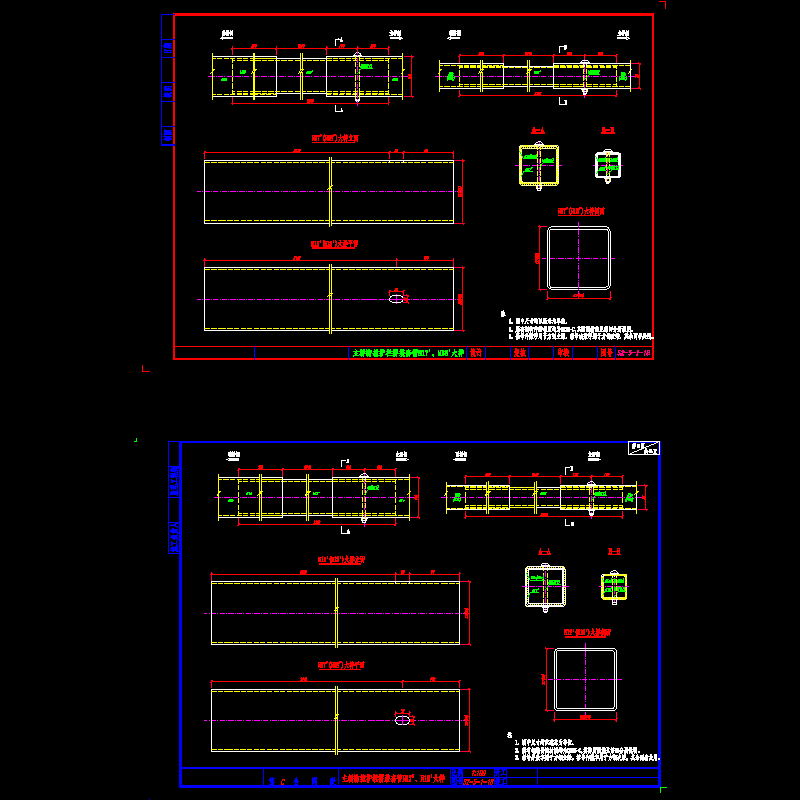

s2-5-1-18主桥防撞护栏拼装套管n17'、n18'大样.dwg

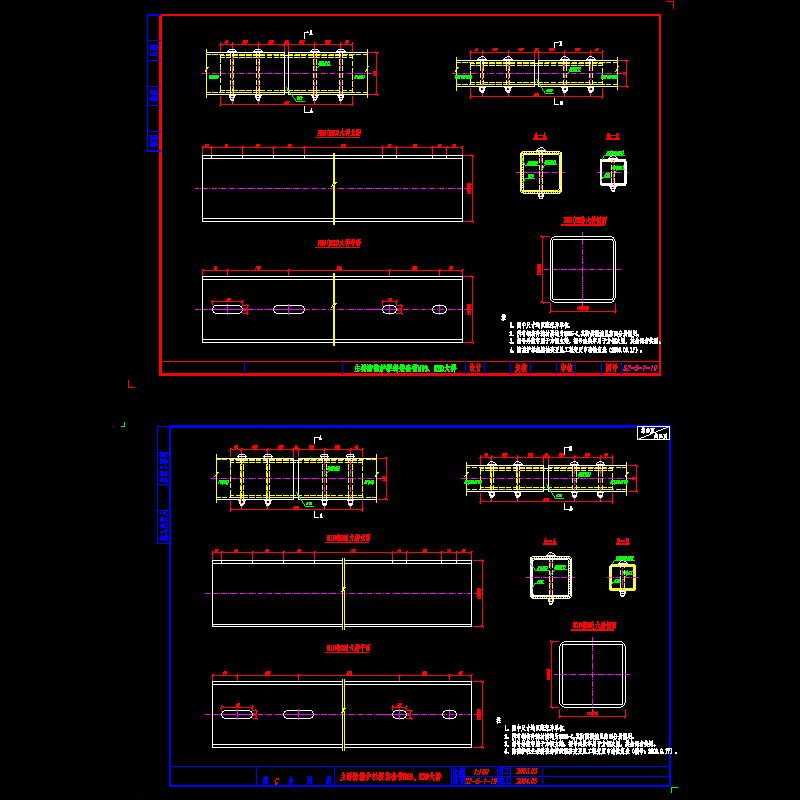

s2-5-1-19主桥防撞护栏拼装套管n19、n20大样.dwg

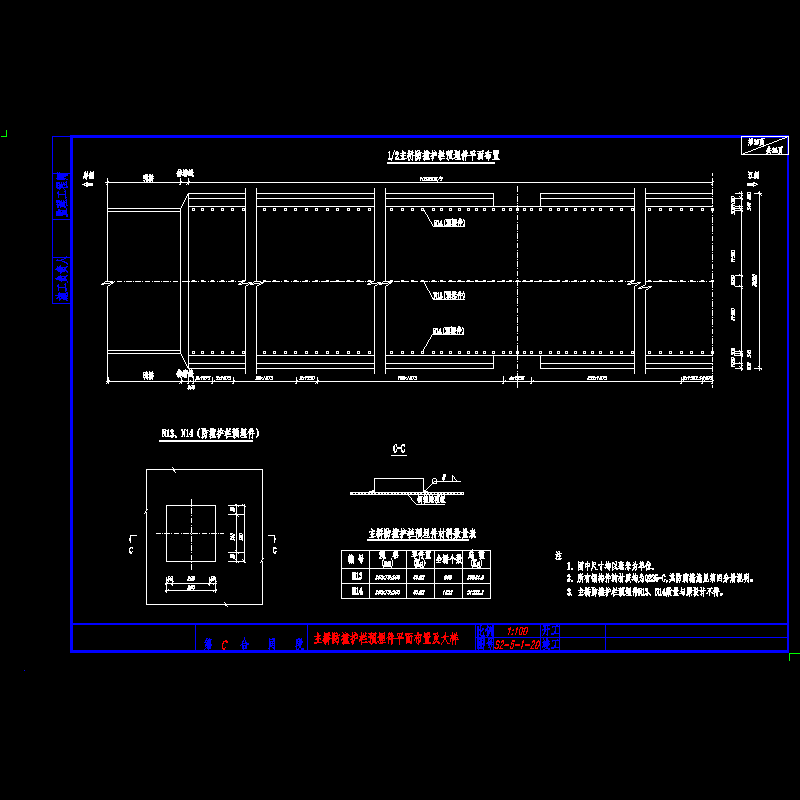

s2-5-1-20主桥防撞护栏预埋件平面布置及大样.dwg

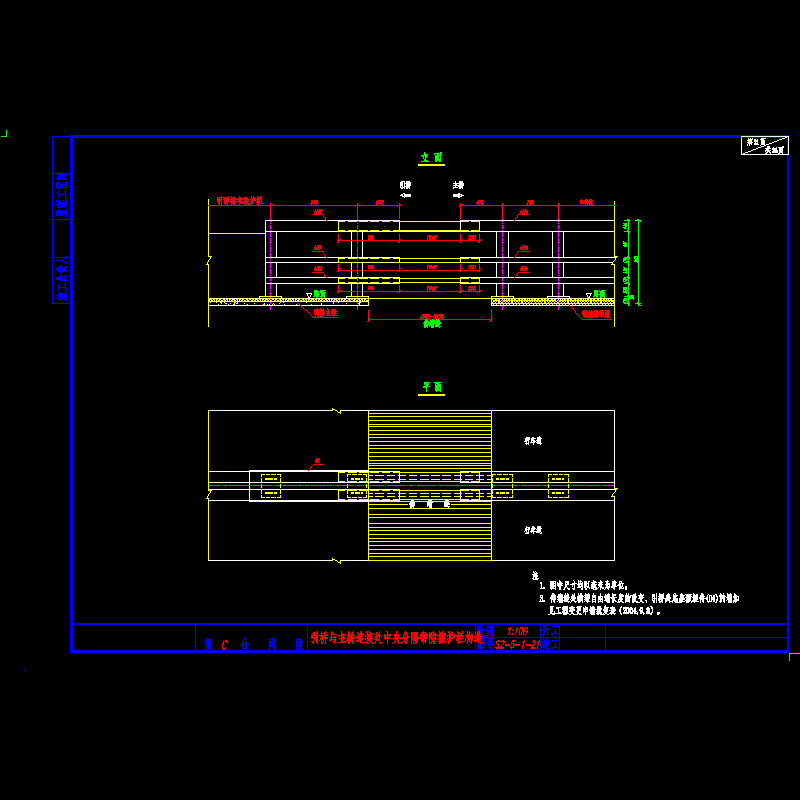

s2-5-1-21引桥与主桥连接处中央分隔带防撞护栏构造.dwg
s2-5-1-22引桥与主桥连接处路侧防撞护栏构造.dwg
s2-5-1-23主桥防撞护拦材料数量表.dwg
s2-5-1-24主桥路缘石构造.dwg
s2-5-1-25主桥检修道栏杆构造图.dwg
s2-5-1-26主桥泄水管构造图.dwg
s2-5-1-27主桥检修道栏杆底座构造图.dwg
s2-5-1-28主桥检修道排水槽构造图.dwg
s2-5-1-29主桥灯柱与桥面连接构造.dwg
s2-5-1-30主桥球形钢支座构造图.dwg
s2-5-1-31主桥伸缩缝构造图.dwg
s2-5-1-32钢箱梁内抽湿系统布置.dwg
s2-5-1-33主桥检修照明布置（一）.dwg
s2-5-1-34主桥检修照明布置（二）.dwg
目 录1.dwg
s2-5-1-01主要工程材料数量汇总表.dwg
s2-5-1-02主桥边跨桥面系平面布置.dwg
s2-5-1-03主桥中跨桥面系平面布置.dwg
s2-5-1-04主桥桥面系横断面布置.dwg
s2-5-1-07主桥中央分隔带防撞护拦构造.dwg
s2-5-1-08主桥路侧防撞护拦构造.dwg
s2-5-1-09主桥护栏立柱n7、n8及连接螺栓大样.dwg
s2-5-1-10主桥防撞护栏方钢次梁n2a,n4a大样图.dwg
s2-5-1-11主桥防撞护栏方钢次梁n2(4)b~n2(4)j大样图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
