厂房吊车梁节点构造CAD详图纸，共9张图纸.dwg

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某厂房吊车梁节点构造详图 　　该资料包含： 　　吊车梁布置图、吊车梁详图、吊车梁节点详图共9张图纸。

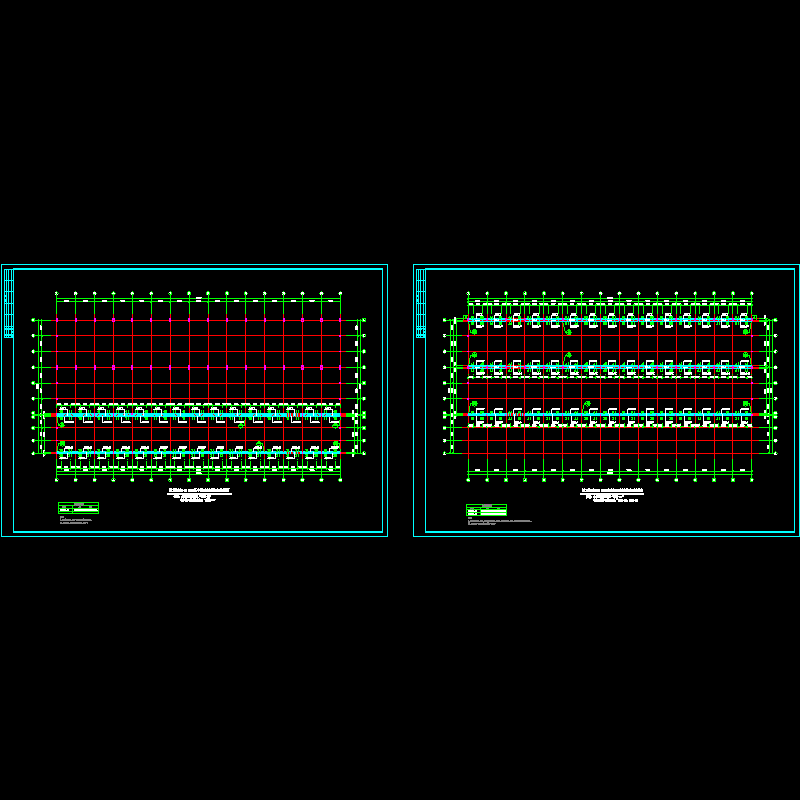

吊车梁平面.dwg

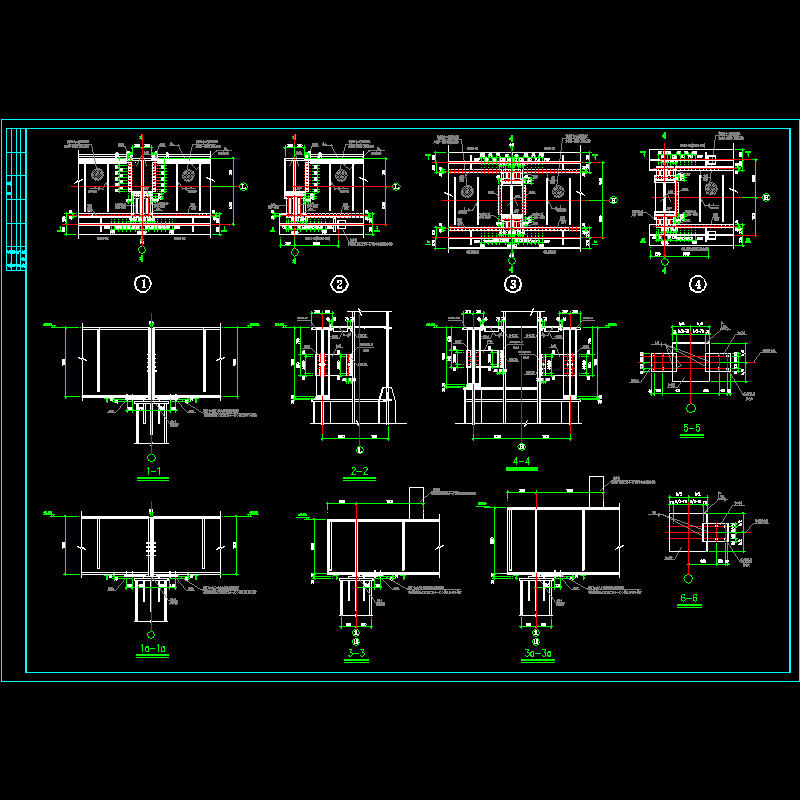

吊车梁节点详图1.dwg

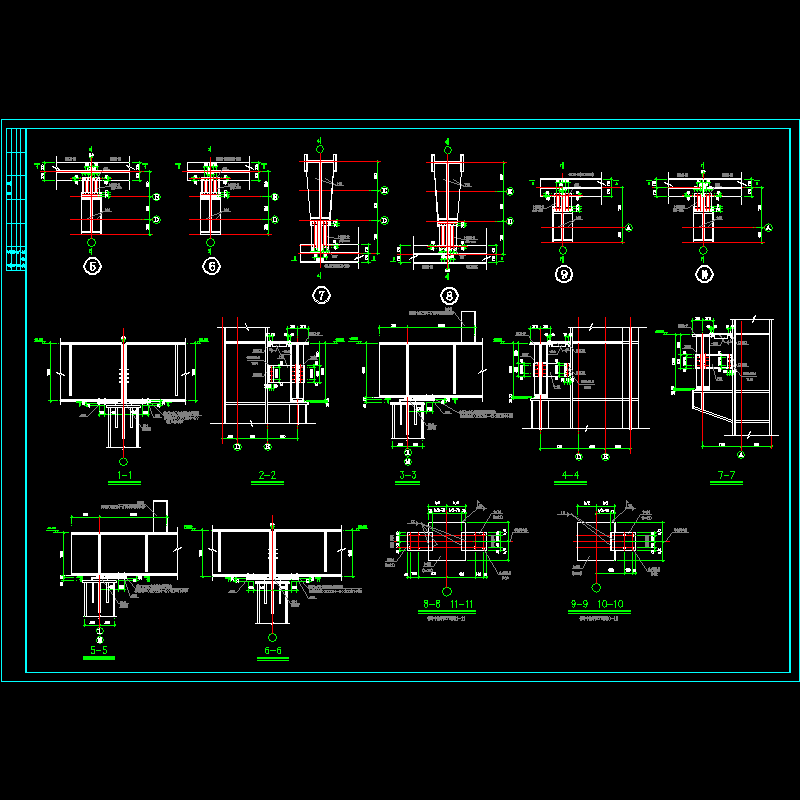

吊车梁节点详图2.dwg

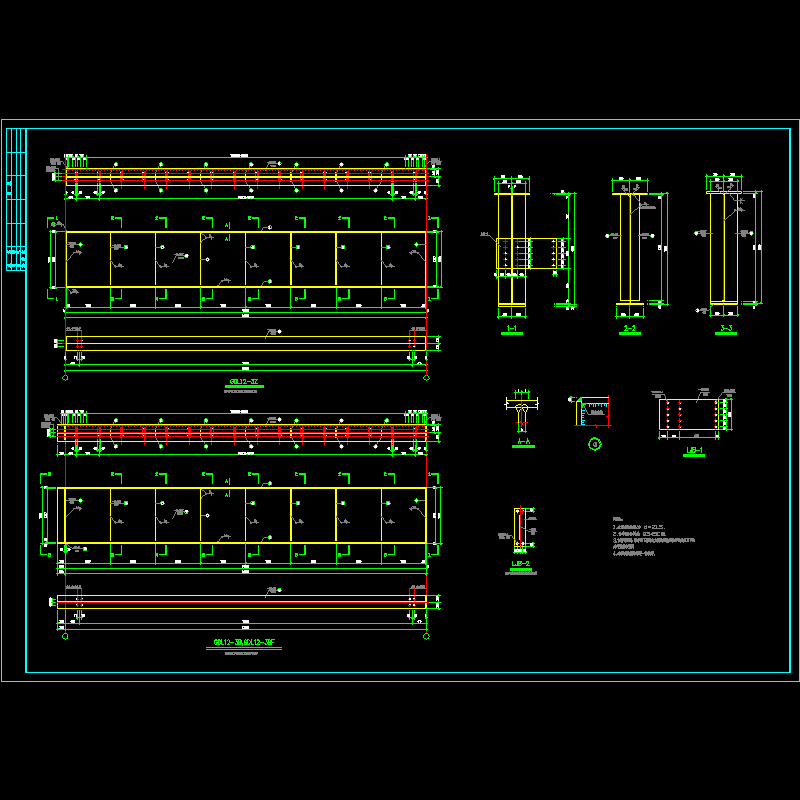

吊车梁详图1.dwg

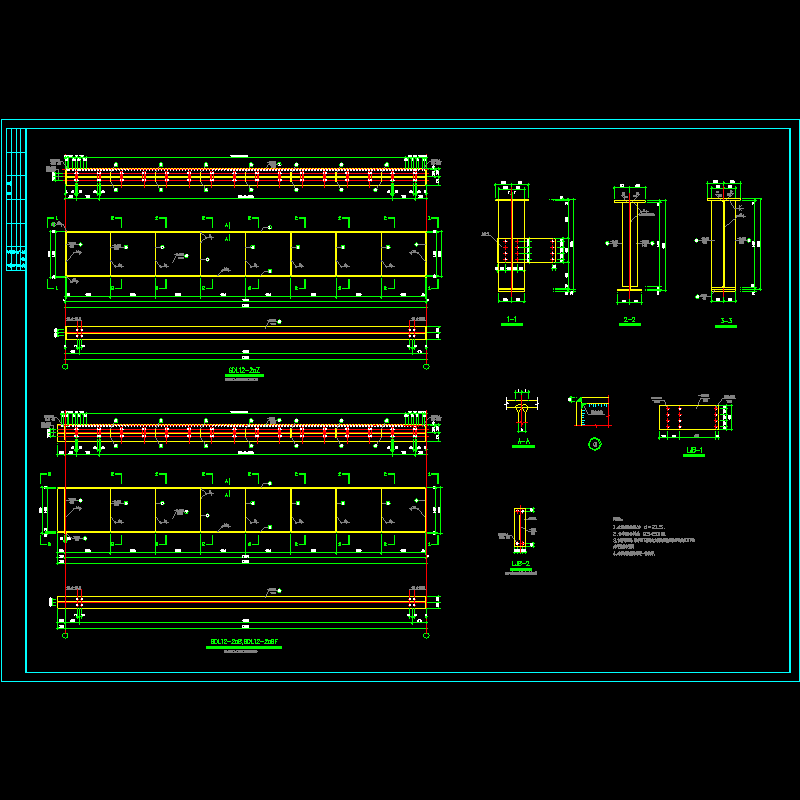

吊车梁详图2.dwg

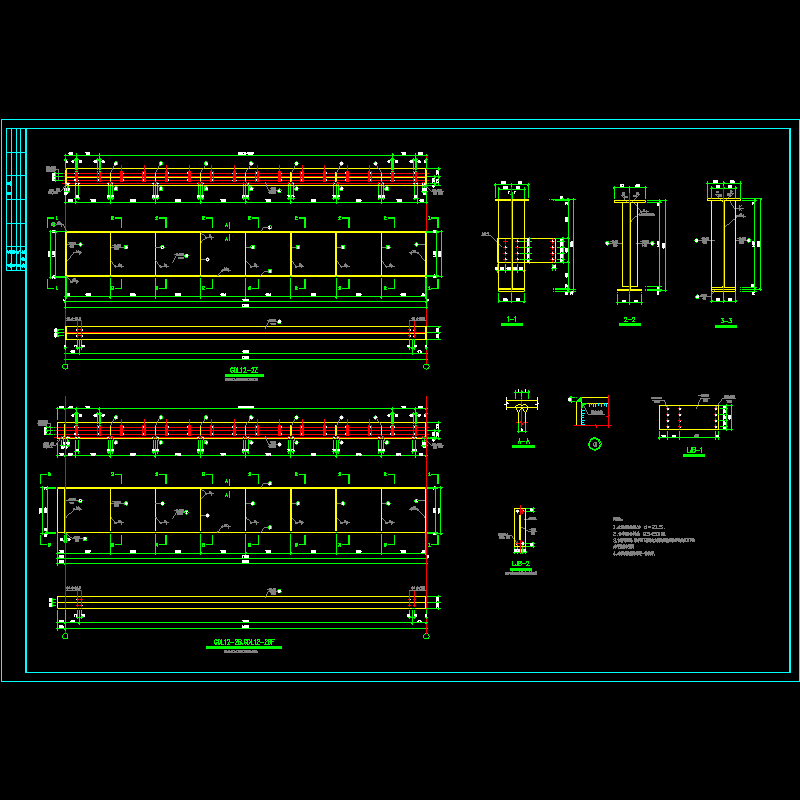

吊车梁详图3.dwg

吊车梁详图4.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
