一份17层地质灾害搬迁安置房电气CAD施工图纸（车库）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：27568平方米
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 地下室用途：车库,其它
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电 设计：低压配电,建筑物防雷,接地安全,其它

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、电气平面图
• 4、干线平面图
• 5、避雷平面图
• 6、等电位平面图
• 7、消电平面图
• 8、基础接地平面图

附件详情

该附件为多栋高层地质灾害搬迁安置房电气施工图纸，共32张。
项目概要：1#楼：本建筑为二类高层住宅建筑。建筑面积为20549.25平方米，地上17层，地下1层，建筑高度52.65米。建筑建筑设计结构形式为钢筋混凝土框架剪力墙结构。防火设计的建筑分类为二类，其耐火等级为地上二级。2#楼：建筑面积3095.85平方米，地上6层，建筑高度20.4米，建筑建筑设计结构形式为钢筋混凝土框架结构。建筑的耐火等级为地上为二级。本建筑为多层住宅。地下室：建筑面积3921平方米，建筑建筑设计结构形式为钢筋混凝土框架剪力墙结构。防火设计的建筑分类为一类；其耐火等级为 ，地下汽车库停车数为69辆，车库类别为三类。本建筑最高为二类高层住宅建筑。
设计范围：220/380V配电系统；建筑物防雷、接地系统及安全措施。
......
总共32张。

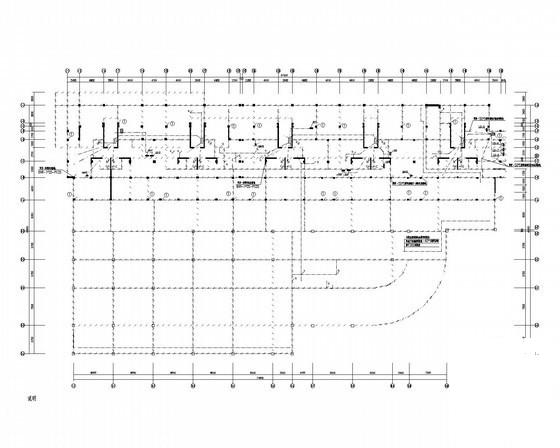

基础接地平面图

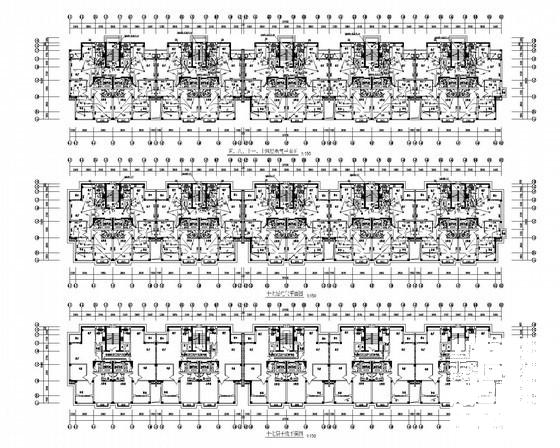

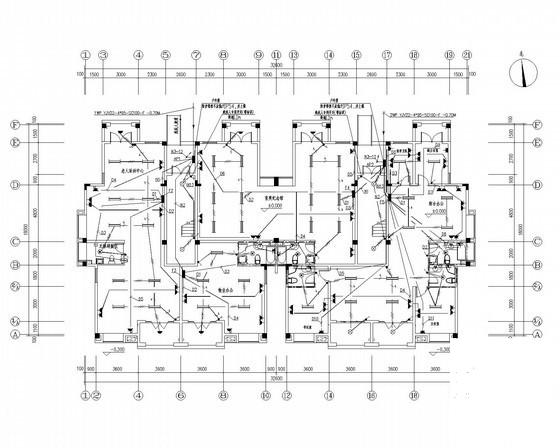

一层电气平面图

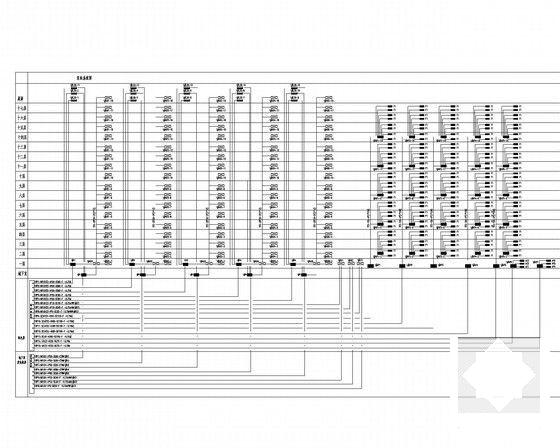

竖向系统图

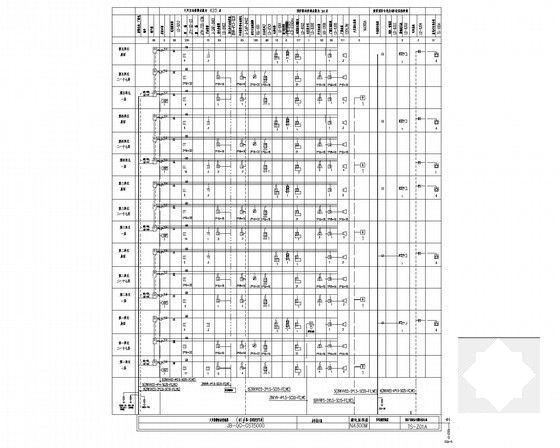

消电系统图

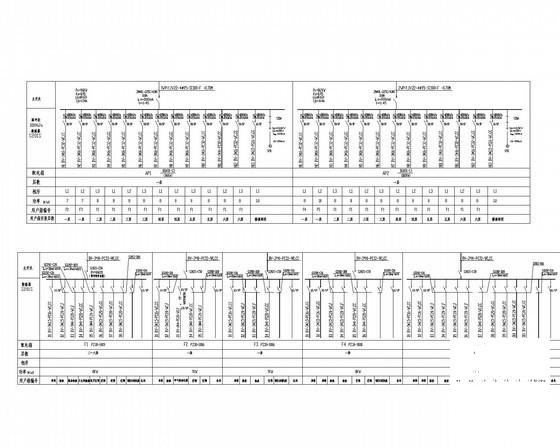

配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
