16米钢筋混凝土拱桥CAD施工图纸(桥型布置图).dwg

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本桥跨径为16米，采用等截面圆弧线双铰拱，拱轴线半径R=11.95米，拱圈厚50cm，拱圈底10cm青石板装饰面，总计厚60cm，矢跨比为1/5。桥台基础采用双排钻孔灌注桩。离水层采用防水土工布涂双面沥青做法。为减轻自重，拱上填料采用掺5%石灰粉煤灰填筑。 　　墩台钢筋构造图.dwg 　　拱铰构造钢筋布置图.dwg 　　拱圈钢筋布置图.dwg 　　桥梁装饰材料图.dwg 　　桥台构造图.dwg 　　桥台桩配筋构造图.dwg 　　桥型布置图.dwg 　　伸缩缝处防水层.dwg 　　石栏板设计图.dwg 　　石栏杆.dwg 　　台后防滑块钢筋布置图.dwg

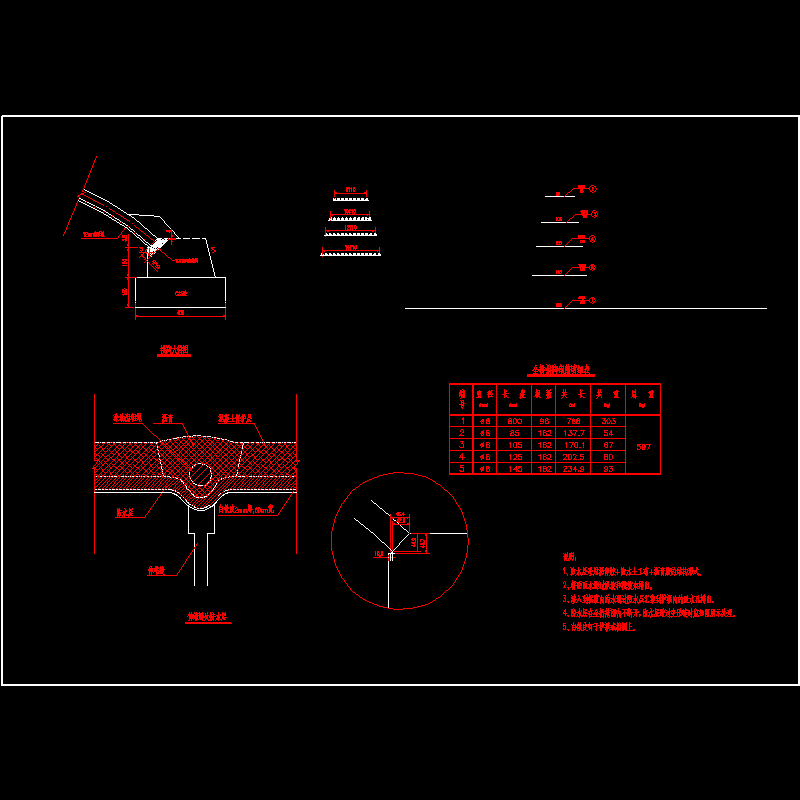

拱铰构造钢筋布置图.dwg

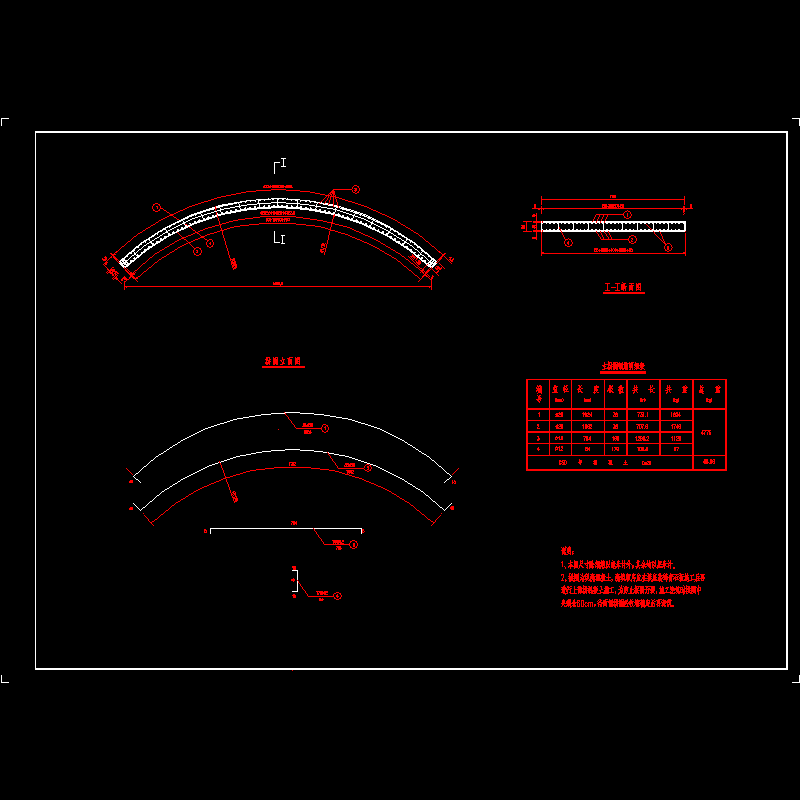

拱圈钢筋布置图.dwg

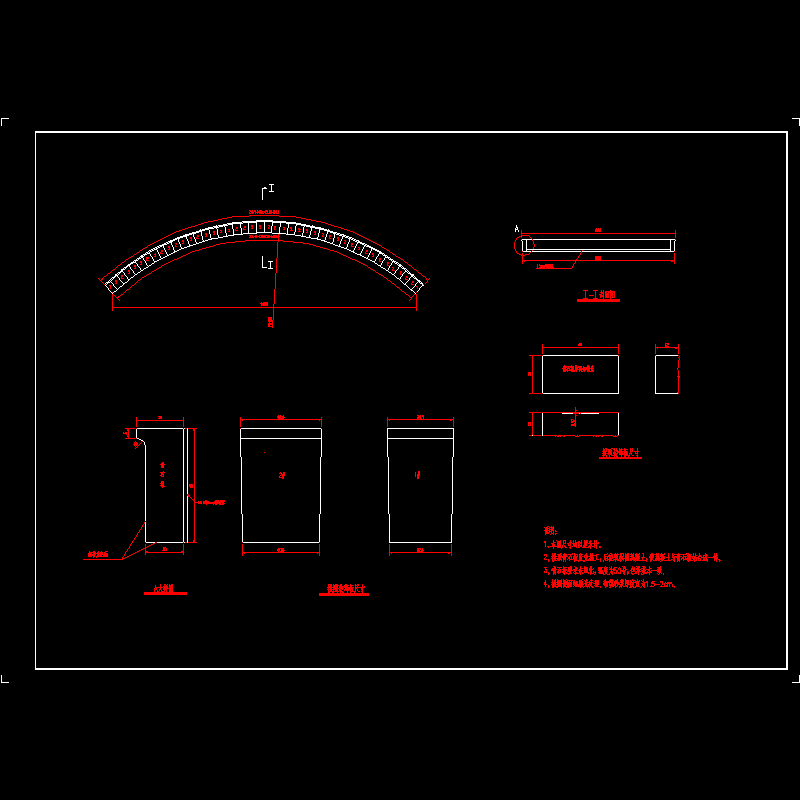

桥梁装饰材料图.dwg

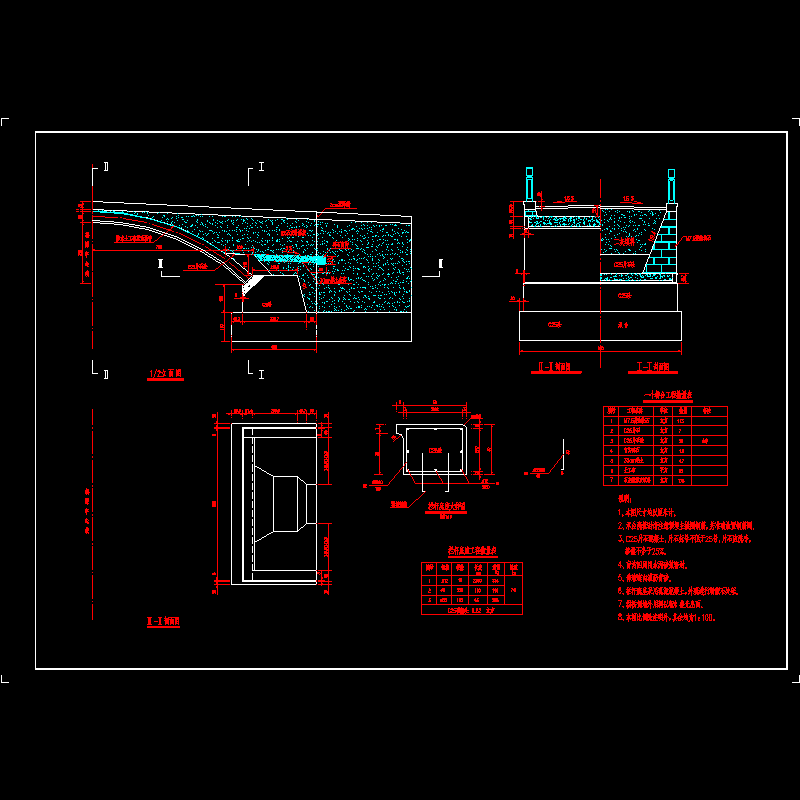

桥台构造图.dwg

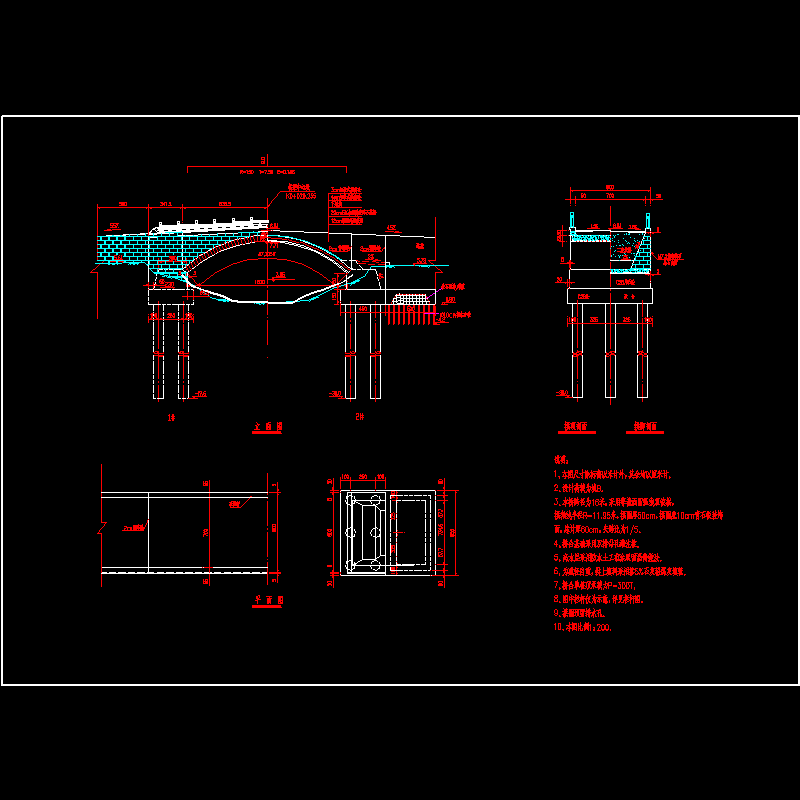

桥型布置图.dwg

伸缩缝处防水层.dwg

石栏板设计图.dwg

石栏杆.dwg

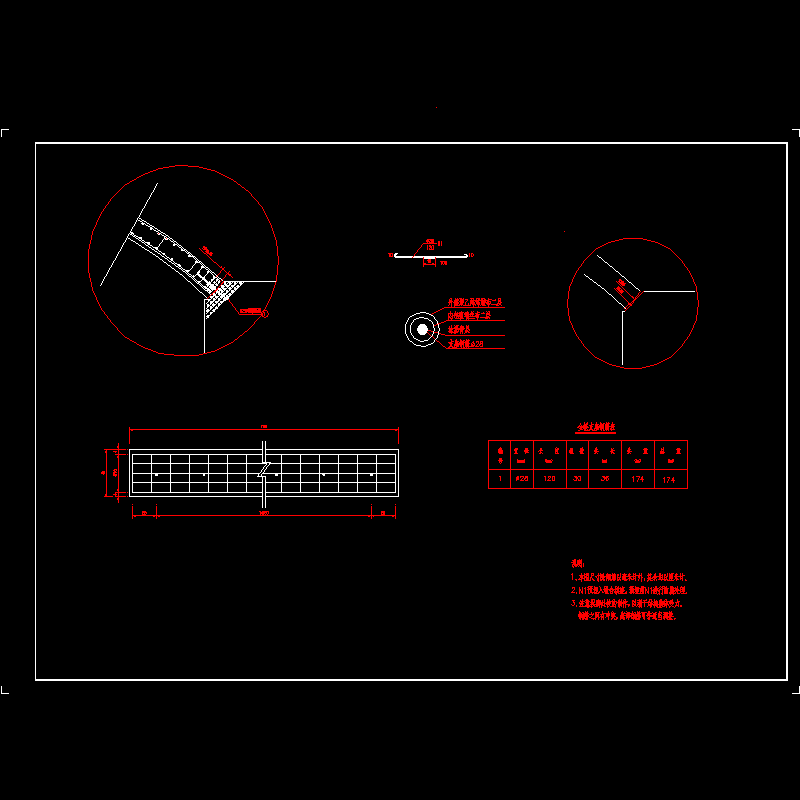

台后防滑块钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
