18层花园3#楼给排水设计CAD施工图纸.dwg

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计范围： 建筑红线范围内的室内消防给水排水及灭火设施。 　　给排水概况：1.本建筑为地下一层,地上18层，耐火等级为一级，建筑高度为66.6米。 　 　2．生活给水系统：1)．该项目水源为城市自来水，根据建设单位提供条件，本建筑南侧路上已建有一条城市给水干管，供水接管处供水标高0.4PMa左右。引入一条DN100给水管。该项目沿建筑周边设置设置管径为DN150的环状消防给水管道。应自来水公司要求，消防和生活用水分别设独立的系统。 　　2)．该项目最高日用水量为112m3/d；最大小时用水量11.7m3/h。 　　 3)．给水系统分区：给水分区，-1-5层采用市政给直接供水，6-18层无负压变频给水。 　　 4)．设DN100mm的生活总水表和DN100消防用水表各一个，水表安装形式由建设方定。 　 　3.消防给水:该项目按以下设计：消火栓系统用水量：室外15升/秒；室内20升/秒。火灾延时：2小时。一次火灾总用水量：252m。 该项目消火栓给水为临时高压系统。屋面设一消防水箱6立方。 　　4.灭火器配置:该项目按<<建筑灭火器配置设计规范>>（GB 50140-2005)配置灭火器如下：在消火栓箱下以及在各单元的楼梯间转角平台设置2具磷酸铵盐干粉灭火器(5B),64个设置点，共128具，设置点的保护距离不大于12m，配电房、柴油发电机房间设置气溶胶灭火，具体规格由专业厂家确定配置。 某花园3#楼给排水施工图 某花园3#楼给排水施工图 某花园3#楼给排水施工图

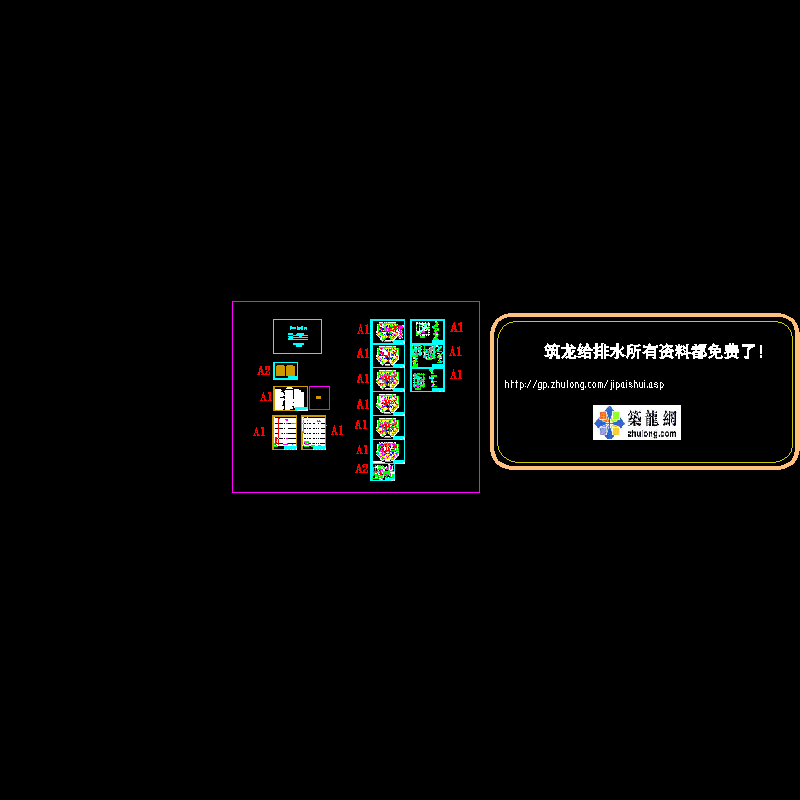

第 1 张图
