6x8m钢筋混凝土板桥全套CAD施工图纸(U型桥台扩大基础).dwg

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 设计荷载：公路二级； 　　 桥面宽度：桥面净宽7.0m,设安全带2×0.25m,不设人行道. 　　 地震烈度：该地区地震基本烈度为Ⅶ度按Ⅶ度设防。 　　...... 　　设计要点： 　　 桥台采用U型桥台扩大基础、桥墩采用重力式墩扩大基础。 　　 该桥采用现场标定的坐标高程体系。 　　 桥面设1.5%横向排水坡，横坡在墩台帽上调整，板厚、墩台厚不变，并在墩台帽上面垫1cm油毛毡。 　　共包含CAD设计图18张。

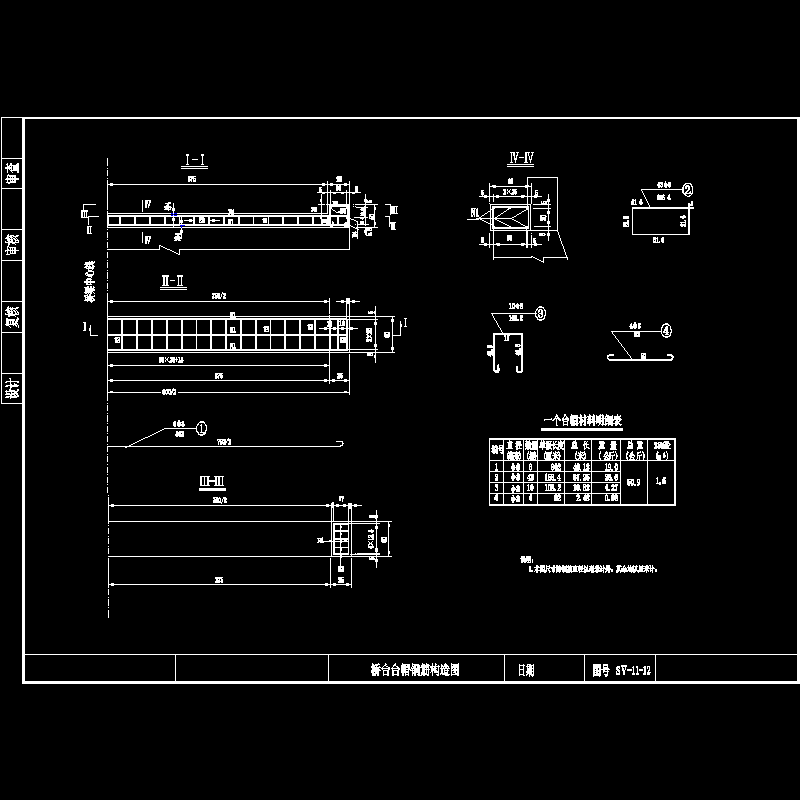

8m台帽钢筋正.dwg

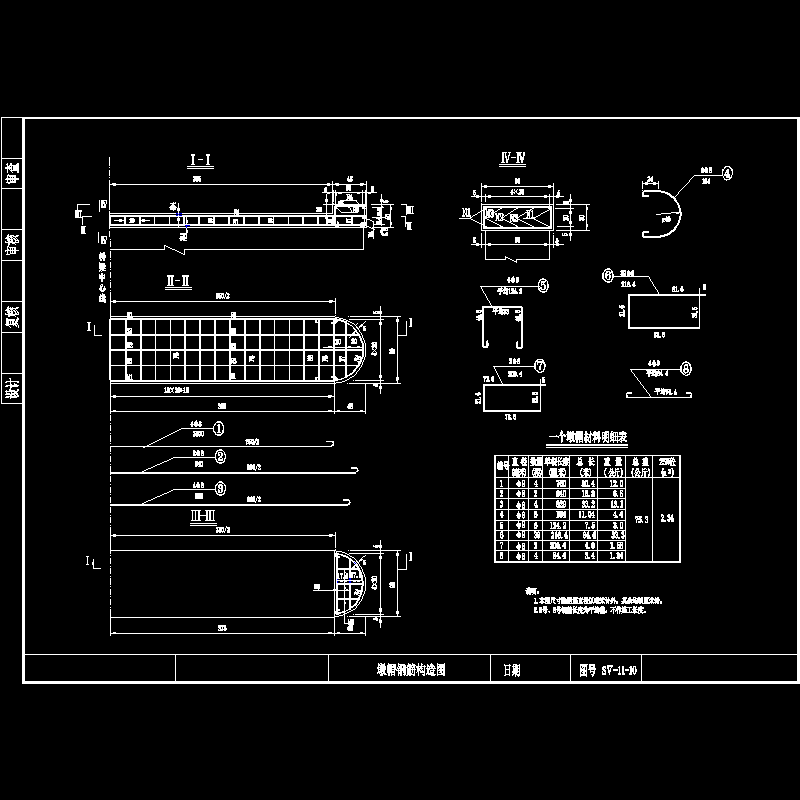

8m墩帽钢筋.dwg

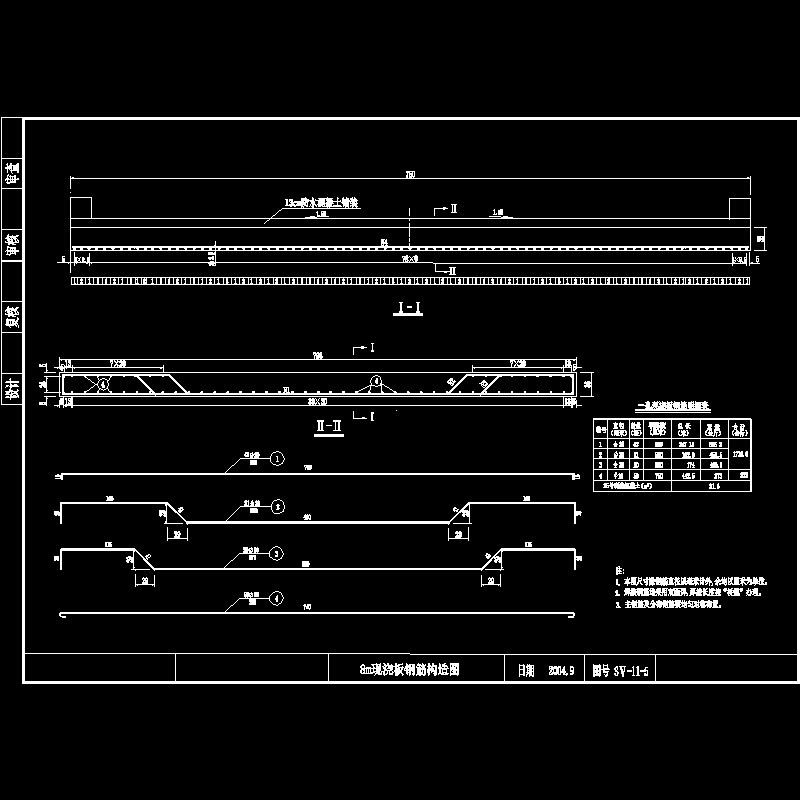

8m现浇板配筋.dwg

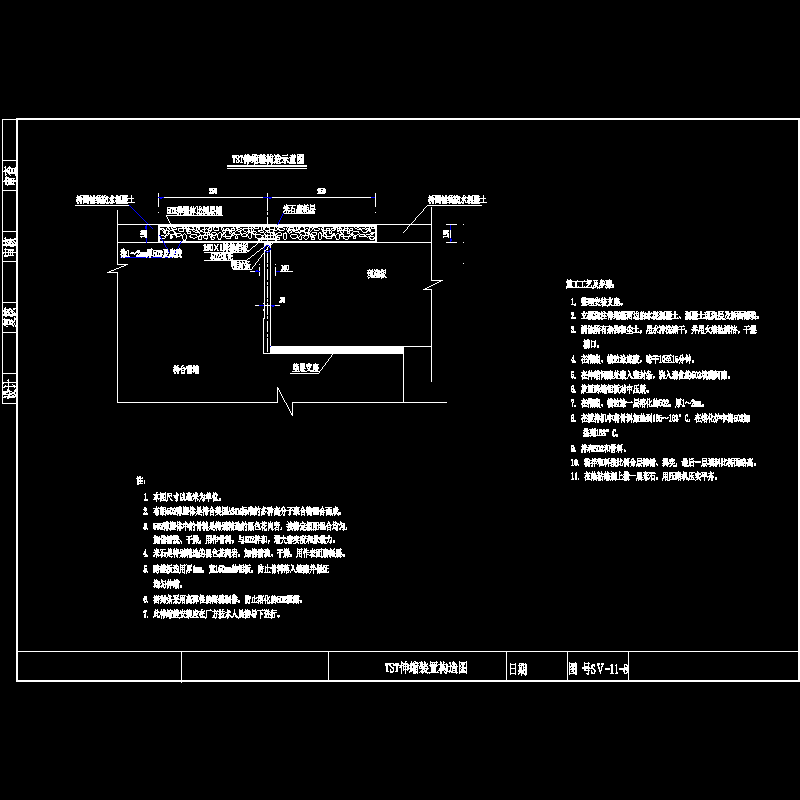

tst伸缩缝构造图.dwg

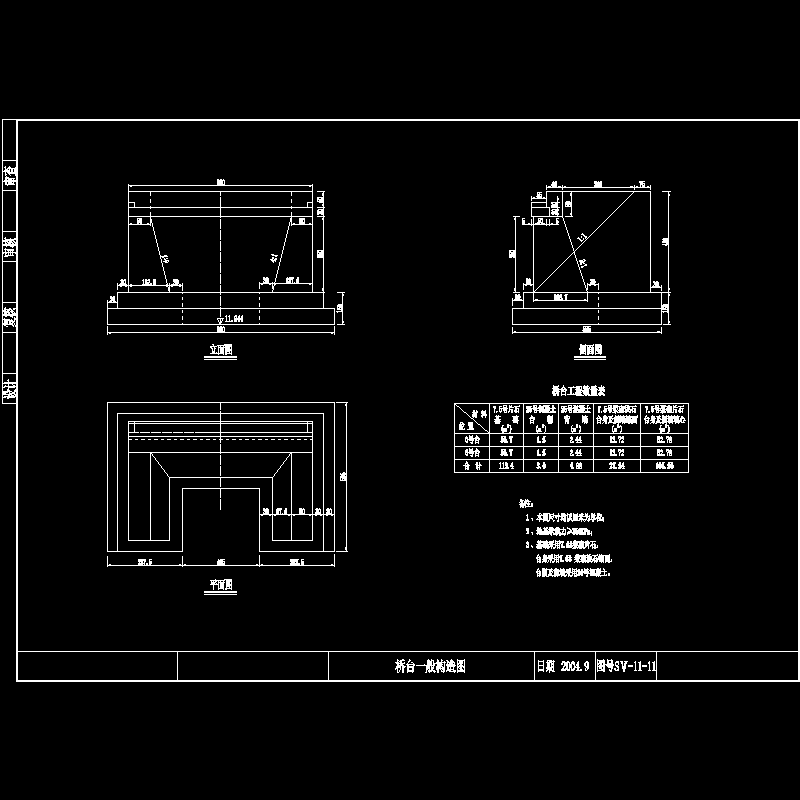

桥台.dwg

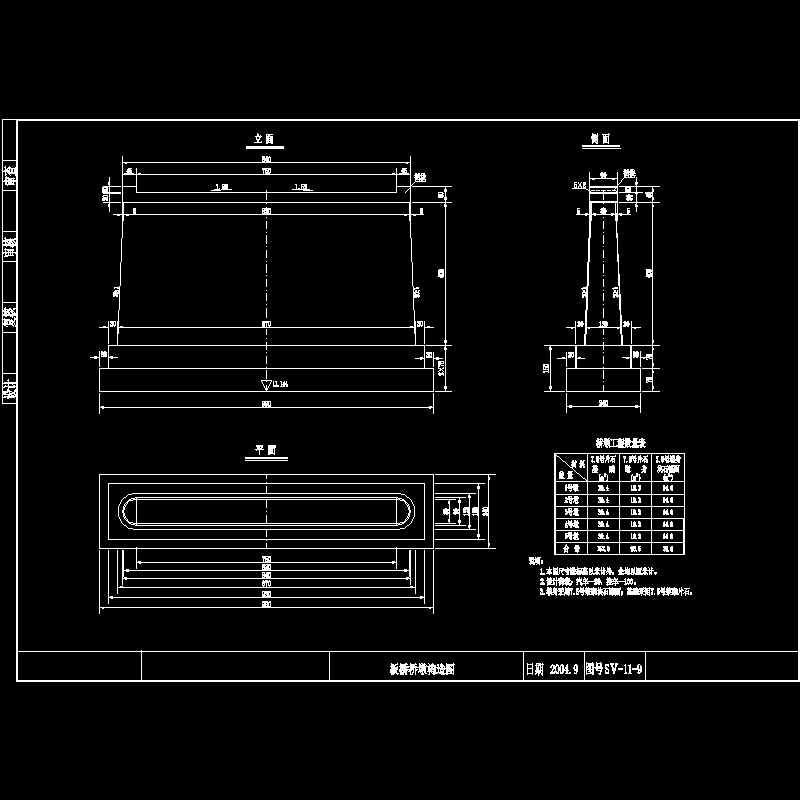

桥墩构造.dwg
