8.0-20.4m高边坡治理CAD施工图纸(建筑地基基础设计规范).dwg

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计依据：《建筑边坡工程技术规范》GB50330-2013；《建筑结构荷载规范》GB50009-2012;《建筑地基基础设计规范》GB50007-2011； 　　概况：为该工程开挖平场堆填形成的土质边坡，为防止边坡失稳对工程建设及人民生命财产造成的损失而做治理设计。该边坡为填方土质边坡，局部有粉质粘土，下伏岩体主要为砂岩和泥岩。设计段边坡总长约35.50m，高8.0~20.4m。边坡安全等级为一级，为永久边坡，边坡稳定安全系数Fs≥1.35，边坡合理使用年限为50年。边坡最大高度为20.40m，属于高边坡。 　　…… 　　支护型式 　　AB段边坡：该边坡为填方土质边坡，坡面按1:1.75分阶放坡，分阶高度不大于8.0m，中间留宽2.0m马道。坡面混凝土格构护坡，防止发生土溜现象，格构采用2.5×2.5m，坡脚采用5.0m高重力式挡土墙支挡，下设混凝土条形基础，以强风化基岩作为基础持力层。 　　BC段边坡：该边坡为填方土质边坡，坡面按1:1.75分阶放坡，分阶高度不大于8.0m，中间留宽2.0m马道。坡面混凝土格构护坡，防止发生土溜现象，格构采用2.5×2.5m，坡脚采用重力式挡土墙支挡，以强风化岩体作为基础持力层。 　　CD段边坡：该边坡为填方土质边坡，坡面按1:1.75分阶放坡，分阶高度不大于8.0m，中间留宽2.0m马道。坡面混凝土格构护坡，防止发生土溜现象，格构采用2.5×2.5m，坡脚采用1.5m高护脚墙支挡。 　　各段边坡坡顶、坡脚及马道均修建截排水沟，坡顶截水沟采用梯形断面，坡脚与马道处排水沟采用矩形断面，尺寸为600mm×600mm。截排水沟均需进行防渗处理，砌筑砂浆强度等级不低于M7.5，块石强度等级不低于MU30。 　　…… 　　共计8张，设计于2015年

[重庆]8.0-20.4m高边坡治理施工图_dwg.dwg

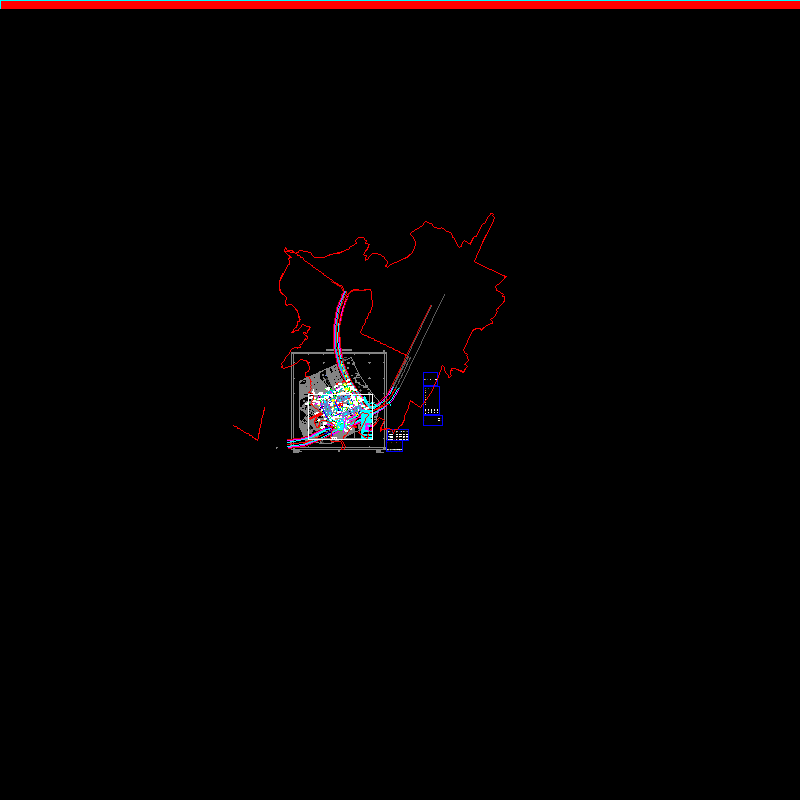

平面图.dwg

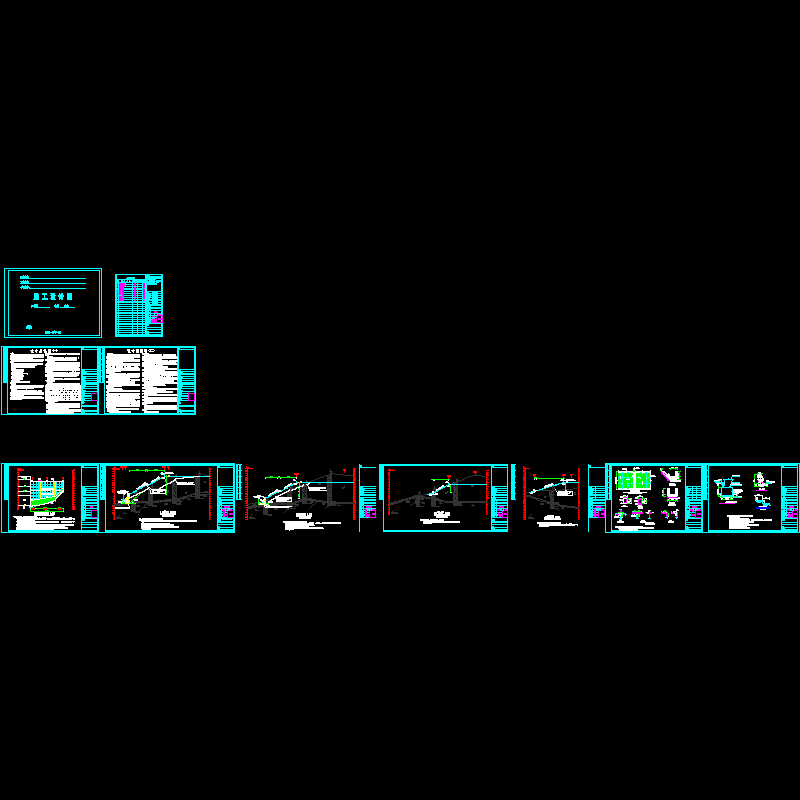

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-30 07:05:27上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
